PoE-vermogen voor camera’s berekenen: praktische methode

Een PoE power budget calculator voor camera’s hoeft niet ingewikkeld te zijn: tel het maximaal relevante vermogen van alle gelijktijdig actieve apparaten op, voeg een vooraf gekozen ontwerpreserve toe en toets de uitkomst aan zowel het totale PoE-budget als de limiet van iedere afzonderlijke poort.

De cruciale nuance is dat een switch genoeg totaalvermogen kan hebben, terwijl een specifieke poort onvoldoende vermogen levert voor één camera. Controleer daarom altijd drie niveaus: de vermogensvraag van het apparaat, de poortlimiet en het gezamenlijke switchbudget.

Verzamel de vermogensbehoefte van elk apparaat

Begin niet met het aantal camera’s, maar met het vermogen dat ieder gevoed apparaat werkelijk kan vragen. Noteer voor elke PoE-poort het maximale relevante opgenomen vermogen volgens de documentatie van de camera of het aangesloten apparaat.

Dat betreft niet alleen vaste beveiligingscamera’s. Op een PoE-switch kunnen bijvoorbeeld ook PTZ-camera’s, intercoms, draadloze access points, bruggen of andere netwerkapparaten zijn aangesloten. Elk apparaat telt mee in hetzelfde totale budget wanneer het voeding uit dezelfde switch ontvangt.

Gebruik bij voorkeur deze informatie uit de apparaatdocumentatie:

maximaal opgenomen vermogen in watt;
PoE-standaard: IEEE 802.3af, IEEE 802.3at of IEEE 802.3bt;
eventuele vermogensklasse;
gedrag bij piekbelasting, zoals infraroodverlichting, verwarming, pan-tilt-zoom of het schakelen van aanvullende functies;
vereiste voeding aan de zijde van de switch (PSE) of aan de zijde van het apparaat (PD);
maximale kabellengte en eventuele eisen aan de bekabeling.

Maak een eenvoudige inventarisatietabel voordat u een switch kiest:

Poort / apparaat	PoE-standaard	Maximaal relevant vermogen	Gelijktijdig actief?	Opmerking
Camera 1	Volgens datasheet	P1 W	Ja/nee	Bijvoorbeeld nachtmodus meenemen
Camera 2	Volgens datasheet	P2 W	Ja/nee	Controleer piekfunctie
PTZ-camera	Volgens datasheet	P3 W	Ja/nee	Beweging en eventuele verwarming
Overig PoE-apparaat	Volgens datasheet	P4 W	Ja/nee	Neem dit mee in hetzelfde budget

Kopieer geen gemiddeld verbruik uit een offerte of een schatting van een vergelijkbaar model. Voor de voedingselectie is de maximale ontwerpbelasting relevanter dan een gemiddelde waarde. Een camera kan overdag weinig gebruiken, maar ’s nachts extra vermogen vragen wanneer infraroodverlichting wordt ingeschakeld. Bij buitenopstellingen kunnen aanvullende functies eveneens invloed hebben op de belasting.

Let ook op de plaats waar het vermogen is opgegeven. Een fabrikant kan het opgenomen vermogen van het apparaat vermelden, terwijl een switch vermogen aan het begin van de kabel levert. Kabelweerstand veroorzaakt verlies. Als de documentatie de benodigde PSE-voeding of PoE-klasse vermeldt, gebruik dan die informatie voor uw switchberekening. Is alleen de vermogensvraag van de camera bekend, neem kabelverlies en onzekerheid dan mee in uw reserve.

Maak onderscheid tussen poortlimieten en het totale budget

Een PoE-ontwerp slaagt alleen wanneer beide onderstaande voorwaarden waar zijn:

Elke afzonderlijke poort kan het benodigde vermogen en de juiste standaard leveren.
De som van alle gelijktijdige belastingen past binnen het totale PoE-budget van de switch.

Deze controles worden vaak ten onrechte samengevoegd. Een switch met een ruim totaalbudget maakt een poort niet automatisch geschikt voor een apparaat met een hogere individuele vermogensvraag. Andersom kunnen alle poorten afzonderlijk geschikt zijn, maar kan de switch bij veel aangesloten apparaten toch tekortkomen aan totaalvermogen.

Controleer daarom per apparaat:

ondersteunt de poort de vereiste IEEE 802.3af/at/bt-standaard?
is het maximale vermogen per poort voldoende?
is de geplande poort inderdaad een PoE-poort?
zijn er poorten met afwijkende mogelijkheden?
blijft het totale resterende PoE-budget na aansluiting positief?

Dit laatste is vooral relevant bij switches met gemengde poorttypes. Een voorbeeld uit de beschikbare productcontext: de PS1802G heeft een totaal PoE-budget van 120W, terwijl poorten 7 en 8 IEEE 802.3bt tot 60W ondersteunen. Dat betekent niet dat elke poort dezelfde individuele limiet heeft. Wijs apparaten met een hogere PoE-behoefte daarom bewust toe aan de daarvoor geschikte poorten.

Ook de termen voeding, intern vermogen en PoE-budget verdienen aandacht. Een interne voeding van een switch en het bruikbare budget voor aangesloten PoE-apparaten zijn niet altijd hetzelfde begrip. Raadpleeg altijd het actuele productblad om vast te stellen welk getal specifiek als totaal PoE-budget geldt.

Tel de gelijktijdige belasting op en voeg reserve toe

Niet elke aangesloten camera bereikt altijd zijn maximale belasting. Toch is het onveilig om alleen met normaal dagverbruik te rekenen. Kies een realistisch gelijktijdigheidsscenario dat past bij de beveiligingsfunctie van de installatie.

Voor veel cameranetwerken is een relevante ontwerpsituatie bijvoorbeeld:

alle camera’s zijn online;
nachtmodus is actief waar van toepassing;
meerdere PTZ-camera’s kunnen tegelijk bewegen;
overige PoE-apparaten werken normaal;
seizoens- of weersafhankelijke functies zijn meegenomen als deze aanwezig zijn.

Gebruik vervolgens deze formule:

Ontwerpbelasting = som van gelijktijdige apparaatvermogens × (1 + reserveratio)

Waarbij:

som van gelijktijdige apparaatvermogens de optelsom is van de gekozen maximale vermogens;
reserveratio uw ontwerpreserve is, bijvoorbeeld 0,20 voor 20%.

De reserve is geen vervanging voor een correcte poortkeuze. Zij is bedoeld voor onzekerheden, kabelverliezen, toekomstige uitbreiding en gelijktijdige pieken die niet netjes op één moment zijn gedocumenteerd. Kies de hoogte ervan op basis van het ontwerp. Een vaste installatie zonder uitbreidingsplannen vraagt mogelijk om een andere marge dan een locatie waar later camera’s of draadloze apparatuur bijkomen.

Houd de reserve ook zichtbaar in uw calculatie. Als u alleen controleert of de huidige optelsom nét onder het switchbudget blijft, is de installatie kwetsbaar. Bij een piek kan een switch prioriteiten toepassen, poorten uitschakelen of aangesloten apparatuur onvoldoende vermogen bieden, afhankelijk van het ontwerp en de instellingen van het apparaat.

Vermijd dubbel tellen

Gebruik één consistente methode. Tel niet zowel een hoog maximaal apparaatvermogen als daarbovenop een extra, niet onderbouwde piek voor exact dezelfde functie. Voeg liever een heldere reserveratio toe nadat u de relevante maximale belasting per apparaat hebt vastgesteld.

Neem daarentegen wel apart mee:

apparaten die niet in de camera-specificatie zitten;
PoE-apparatuur op dezelfde switch buiten het cameranetwerk;
aanvullende netwerkcomponenten die werkelijk via PoE worden gevoed;
toekomstige aansluitingen die in het ontwerp zijn gereserveerd.

Werk de berekening uit met een neutrale methode

U kunt een PoE power budget voor camera’s betrouwbaar berekenen met een spreadsheet, een installatietekening of een eenvoudige rekenlijst. De onderstaande methode werkt ongeacht merk of aantal camera’s.

Stap 1: bepaal de belasting per apparaat

Noem het maximale relevante vermogen van ieder apparaat:

Camera 1 = P1
Camera 2 = P2
Camera 3 = P3
Overig PoE-apparaat = P4

Tel alleen de apparaten op die in het gekozen scenario tegelijkertijd kunnen werken:

Gelijktijdige belasting = P1 + P2 + P3 + P4 + …

Bij apparaten die op een andere injector, switch of lokale voeding werken, horen de vermogens niet in dit switchbudget thuis. Houd voor ieder voedingspunt een aparte berekening bij.

Stap 2: voeg de ontwerpreserve toe

Kies een reserveratio R. De formule wordt dan:

Vereist PoE-budget = gelijktijdige belasting × (1 + R)

Als uw gelijktijdige belasting bijvoorbeeld als S is vastgelegd, dan is de beoordeling eenvoudig:

S × (1 + R) ≤ totaal PoE-budget van de switch

Wanneer deze ongelijkheid niet klopt, is de switch voor dat scenario niet ruim genoeg. Verlaag dan niet zomaar de reserve om de berekening passend te maken. Onderzoek eerst of u een groter budget, een tweede switch, een andere voedingsarchitectuur of een realistischer maar nog steeds veilig scenario nodig hebt.

Stap 3: toets iedere poort afzonderlijk

Voor elk aangesloten apparaat geldt daarnaast:

Vermogensvraag apparaat ≤ vermogen van de toegewezen PoE-poort

En controleer ook:

Vereiste PoE-standaard apparaat ≤ ondersteunde PoE-standaard poort

Een apparaat dat IEEE 802.3bt nodig heeft, is dus niet uitsluitend op basis van het totale wattage te beoordelen. De toegewezen poort moet die standaard en het benodigde per-poortvermogen ondersteunen.

Stap 4: documenteer aannames

Leg bij het ontwerp vast:

gebruikte datasheetwaarden;
gekozen gelijktijdigheidsscenario;
toegepaste reserveratio;
poorttoewijzing;
totale berekende belasting;
eventuele toekomstige uitbreiding;
datum en versie van de gebruikte specificaties.

Deze documentatie maakt de installatie beter overdraagbaar en helpt bij storingsonderzoek of uitbreiding. Als er later een camera wordt vervangen door een model met een hogere vermogensvraag, kunt u direct zien of het bestaande PoE-budget nog passend is.

Vergelijk 120W, 300W en 400W als uitgangspunt

Een vermogenswaarde van 120W, 300W of 400W zegt op zichzelf niet hoeveel camera’s u kunt aansluiten. Stel eerst vast of de waarde een totaal PoE-budget of een interne voeding betreft. Het mogelijke aantal camera’s volgt pas nadat u de apparaatvermogens, de poortlimieten, de gelijktijdigheid en de reserve hebt ingevuld.

De onderstaande vergelijking helpt om de beschikbare modellen als rekenkader te plaatsen. De waarden zijn switchspecificaties, geen aanname over het verbruik van camera’s.

Voorbeeld	Gedocumenteerde vermogenscontext	Controle die u moet uitvoeren	Geschikte ontwerpvraag
PS1802G	120W totaal PoE-budget; poorten 7-8 ondersteunen IEEE 802.3bt tot 60W	Past de totale ontwerpbelasting binnen 120W, en staan apparaten met hogere poortvraag op poort 7 of 8?	Is een compactere installatie met een duidelijk verdeelde poortbehoefte passend?
PS11602G	300W interne voeding; poorten 1-8 ondersteunen IEEE 802.3af/at tot 30W per poort	Bevestig het totale PoE-budget in de actuele documentatie en toets per apparaat de grens van 30W op poorten 1-8	Voldoen uw PoE-apparaten aan af/at en de individuele poortlimiet?
PS14802SFG	400W totaal PoE-budget; poorten 1-48 ondersteunen IEEE 802.3af/at tot 30W per poort	Past de totale ontwerpbelasting binnen 400W en blijft ieder apparaat binnen 30W per poort?	Is een installatie met veel PoE-aansluitingen en af/at-apparaten voorzien?

Voor een configuratie met 120W totaalbudget kunt u de 8-poorts gigabit PoE-switch met 120W-budget naast uw eigen belastinglijst leggen. Besteed hierbij extra aandacht aan de poortindeling wanneer een apparaat meer dan een standaard af/at-poort vraagt.

Bij de 16-poorts gigabit PoE-switch met 300W interne voeding is de relevante productcontext dat poorten 1-8 IEEE 802.3af/at tot 30W per poort ondersteunen. Controleer vóór selectie hoe het opgegeven interne vermogen zich verhoudt tot het beschikbare totale PoE-budget in de actuele specificatie.

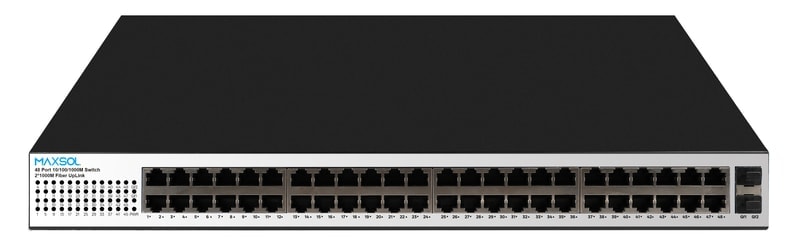

De 48-poorts gigabit PoE-switch met 400W totaal PoE-budget geeft een helder totaalbudget van 400W. De individuele limiet blijft echter bepalend: de gedocumenteerde poorten 1-48 ondersteunen IEEE 802.3af/at tot 30W per poort. Een apparaat boven die limiet past niet op een poort, ook niet wanneer er totaal nog veel watt beschikbaar is.

Kies niet alleen op basis van het wattage

Naast het vermogensbudget bepalen ook deze punten of een switch past:

aantal huidige én toekomstige PoE-apparaten;
aantal uplinks en gewenste netwerkopbouw;
benodigde PoE-standaard per apparaat;
per-poortlimieten en eventuele afwijkende poorten;
beschikbare ruimte in kast of behuizing;
omgeving, koeling en voedingsarchitectuur;
beheerfuncties die voor uw netwerkontwerp nodig zijn;
afstand, kabelkwaliteit en spanningsverlies.

Een grotere switch is niet automatisch de beste keuze als poorttype, netwerkontwerp of installatieomgeving niet overeenkomt. Omgekeerd kan een switch met genoeg poorten alsnog ongeschikt zijn als de PoE-standaard of het budget niet past.

Controleer het ontwerp opnieuw vóór de installatie

Voer vlak vóór montage een laatste controle uit. In de praktijk ontstaan PoE-problemen vaak doordat de inkooplijst, de tekeningen en de daadwerkelijk geleverde camera’s niet meer exact overeenkomen.

Gebruik deze checklist:

Test na ingebruikname ook het relevante piekscenario. Controleer dus niet alleen of alle camera’s overdag beeld geven, maar ook of het systeem stabiel blijft wanneer functies werken die het meeste vermogen kunnen vragen. Vergelijk de gemeten of gemelde belasting met uw ontwerpberekening en actualiseer de documentatie bij afwijkingen.

Veelgestelde vragen over PoE-budget voor camera’s

Hoeveel camera’s passen er op een PoE-switch?

Dat is niet alleen afhankelijk van het aantal poorten. Deel het totale PoE-budget niet blind door een gemiddeld cameraverbruik. Bereken eerst de gelijktijdige maximale ontwerpbelasting per camera, voeg reserve toe en controleer daarnaast de per-poortlimiet en PoE-standaard.

Moet ik rekenen met gemiddeld of maximaal cameraverbruik?

Voor het dimensioneren van voeding gebruikt u het maximale relevante verbruik in het gekozen scenario, niet alleen een gemiddelde dagwaarde. Bij beveiligingscamera’s kan de belasting in nachtmodus of tijdens specifieke functies hoger liggen.

Is een totaalbudget van 400W voldoende als elke poort maximaal 30W levert?

Alleen wanneer twee voorwaarden worden gehaald: de som van alle ontwerpbelastingen blijft binnen 400W én elk afzonderlijk apparaat blijft binnen 30W en gebruikt een ondersteunde standaard. Een apparaat met een hogere per-poortvraag past niet, zelfs als het totale budget nog ruim is.

Waarom valt een camera soms uit terwijl de switch genoeg watt lijkt te hebben?

Mogelijke oorzaken zijn een overschreden poortlimiet, een onjuiste PoE-standaard, onderschatte gelijktijdige piekbelasting, kabelverlies of een budget dat door andere PoE-apparaten al wordt gebruikt. Controleer daarom altijd de volledige poort- en budgetberekening.

Gebruik uw eigen apparaatlijst als basis en vergelijk daarna de gekoppelde Maxsol-modellen op poorttal, belasting, afstand, voeding, omgeving en beheervereisten. Zo selecteert u een switch op de werkelijke PoE-vraag van het project, niet alleen op het aantal camera’s.
