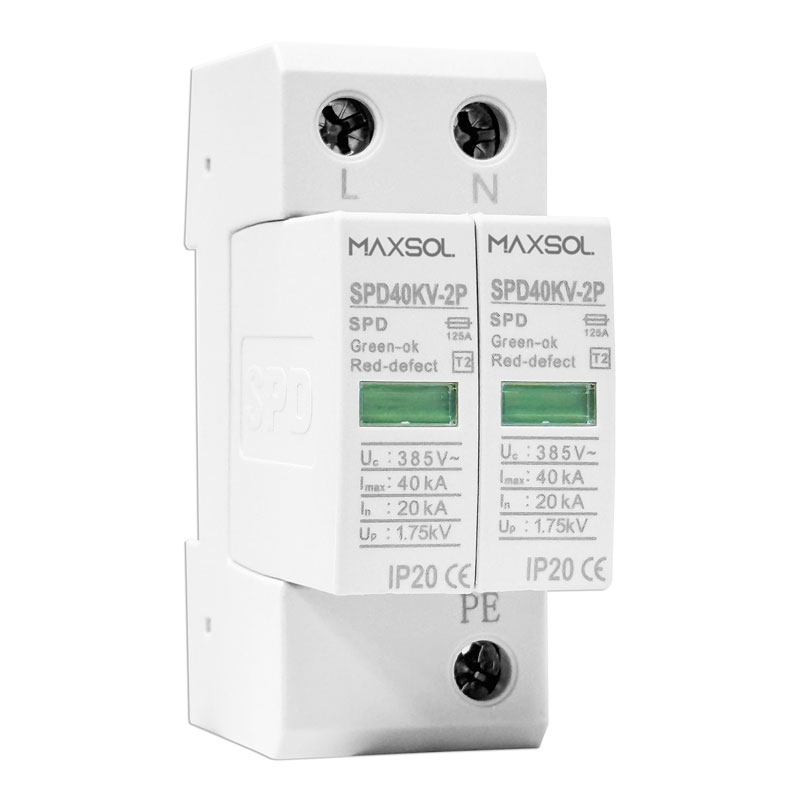

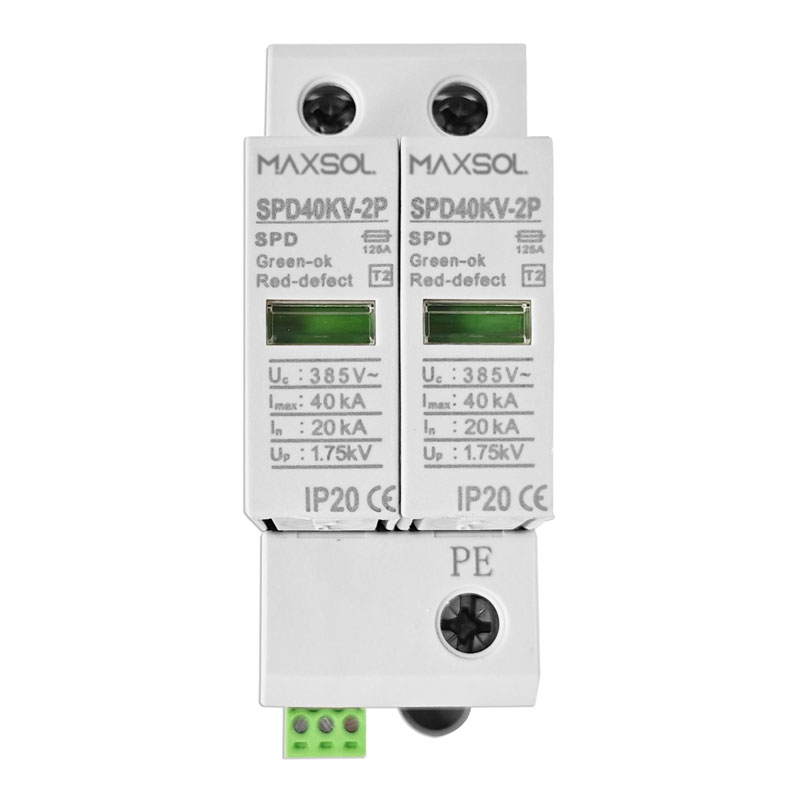

Model: SPD40KV-2P

Industriële DIN-railoverspanningsbeveiliging, 20–40kA

DIN-railoverspanningsbeveiliging met 20kA nominale en 40kA maximale ontlaadstroom, Uc 385V, storingsindicatie en contacten voor afstandssignalering.

Belangrijkste kenmerken

20-40kA overspannings- en bliksembeveiliging
Maximale continue AC-bedrijfsspanning Uc:385V
Nominale ontladingsstroom (8/20μS) in:20KA
Maximale ontladingsstroom (8/20μS) Imax:40KA
Responstijd tA:≤25nS
Beschermingsniveau: IP20
Temperatuurbereik Tu: -40°C...+80°C
Installatiebreedte: 2mods
Installatiebeugel: 35mmDIN
Aansluitspecificaties Un/ln; bedrading van de aansluiting voor het afstandssignaal: AC:250V/0.5ADC:250V/0.1A,125V/0.2A,75V/0.5A

Specificatie

Post	Specificatie
Model	SPD40KV-2P
Nominale werkspanning wisselstroom (Un)	230V / 50Hz
Maximale continue bedrijfsspanning (Uc)	385V
Nominale ontladingsstroom (8/20 μs) (In)	20 kA
Maximale ontladingsstroom (8/20 μs) (Imax)	40 kA
Spanningsbeschermingsniveau (Up)	≤ 1.75 kV
Responstijd (tA)	≤ 25 ns
Voorzekering	160 A
Kortsluitcapaciteit	25 kA / 50 Hz
Bedrijfstemperatuurbereik	-40℃ ~ +80℃
Installatie Bedradingsmethode	Parallelle verbinding
Bedradingsspecificatie	Soepele draad van 16 mm²
Werkstatus / foutindicatie	Groen / rood
Behuizingsmateriaal	PBT vlamvertragend kunststof (rood, optioneel grijs), UL94-V0
Installatiebreedte	2 modules (2P)

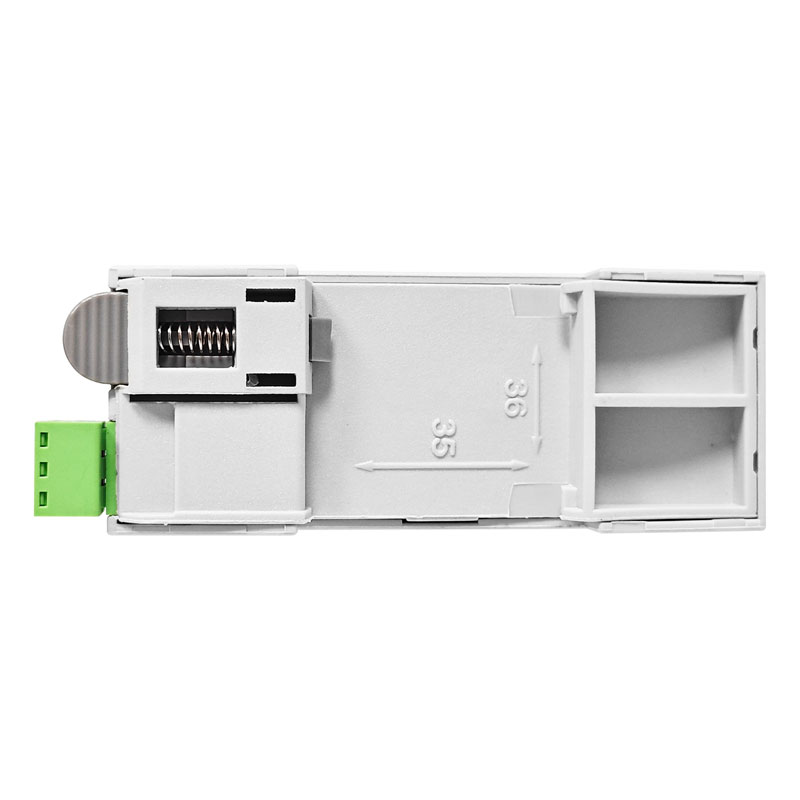

Installatiehaak	DIN-rail van 35 mm
Beschermingsniveau	IP20
Contacttype op afstand	Wisselcontact
Terminalprestaties	Un / In AC: 250V / 0.5A DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Signaalterminal bedrading op afstand	Maximaal 1.5 mm² massieve of soepele draad
