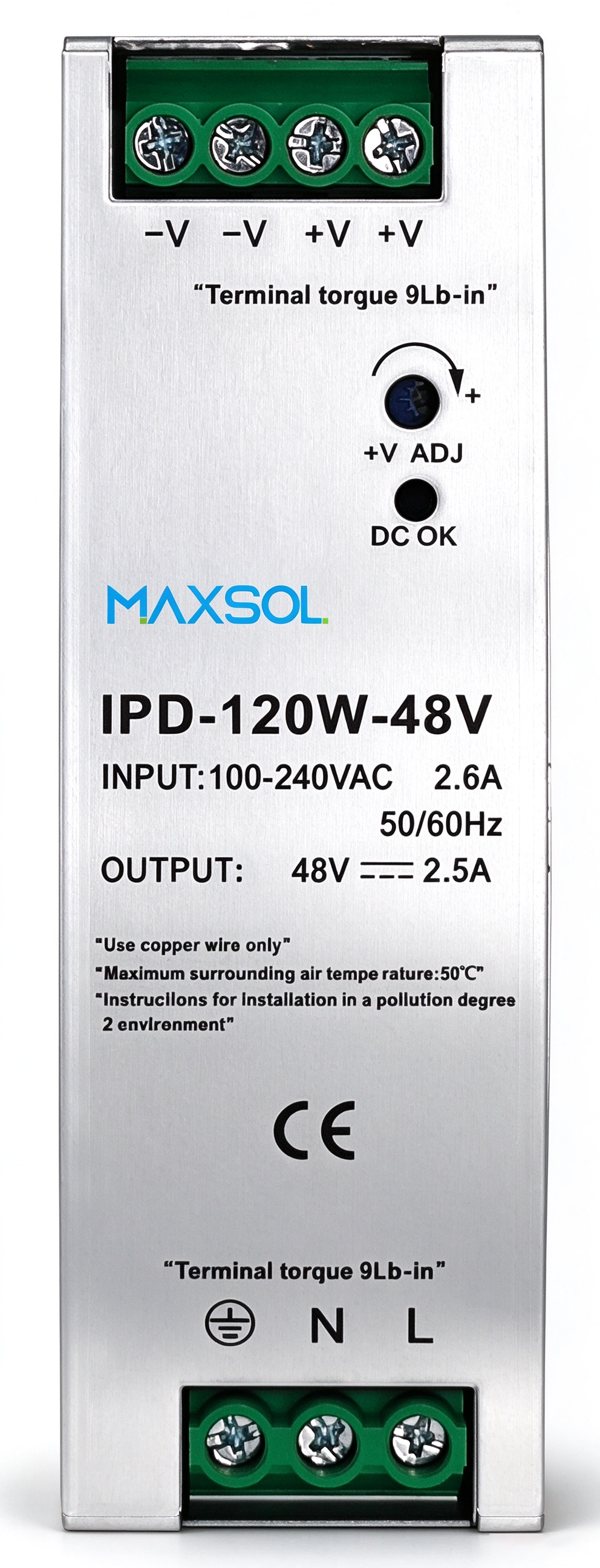

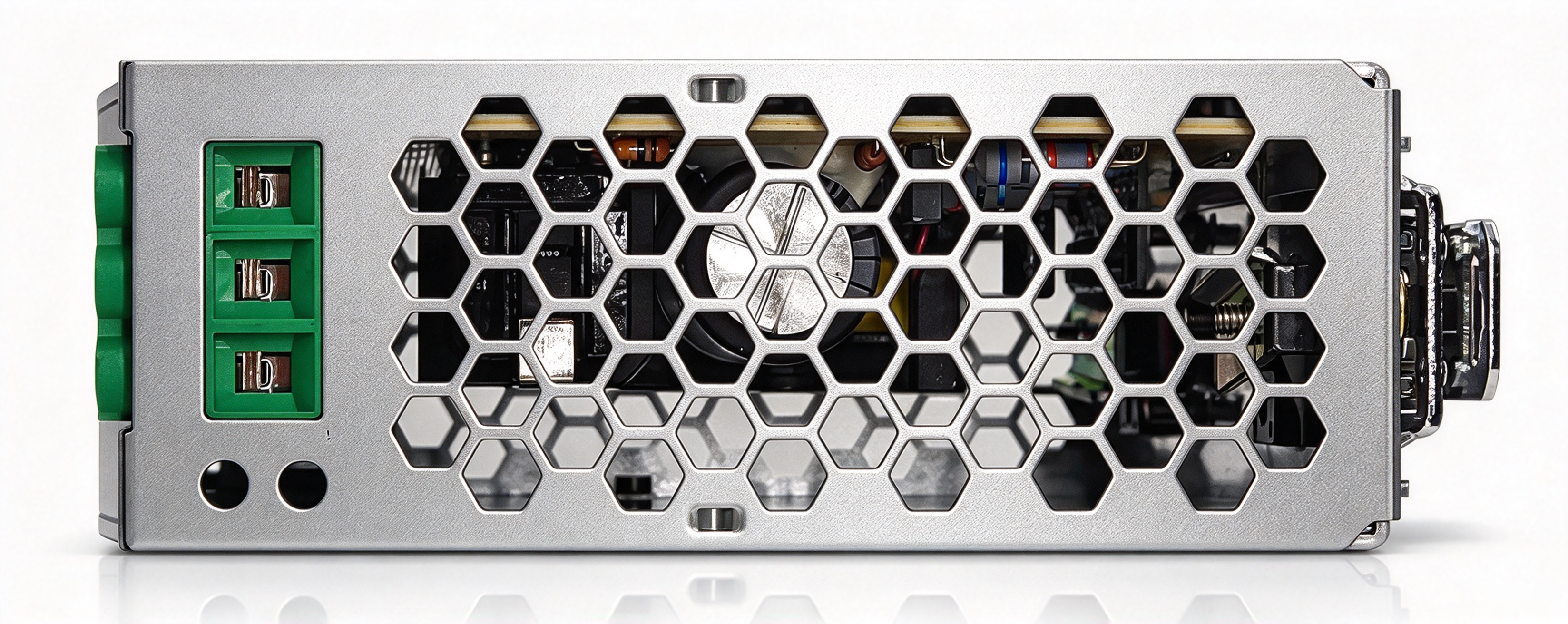

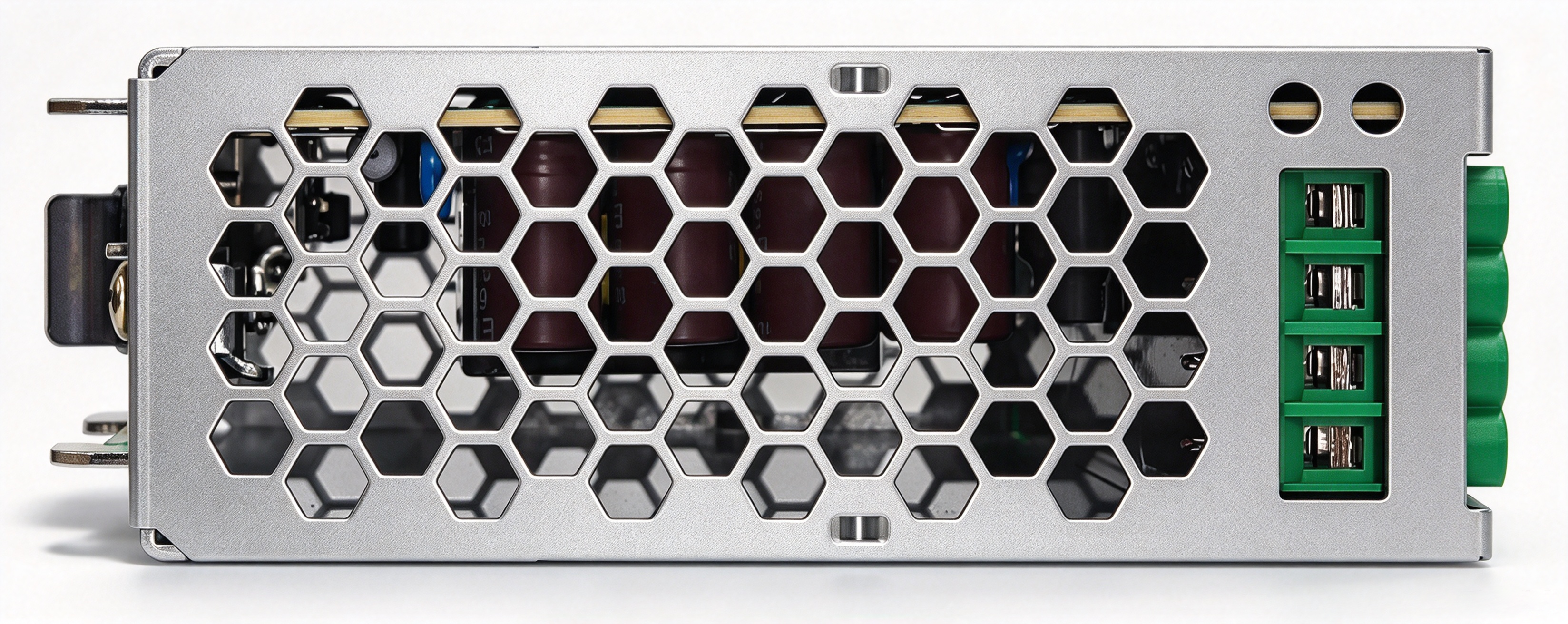

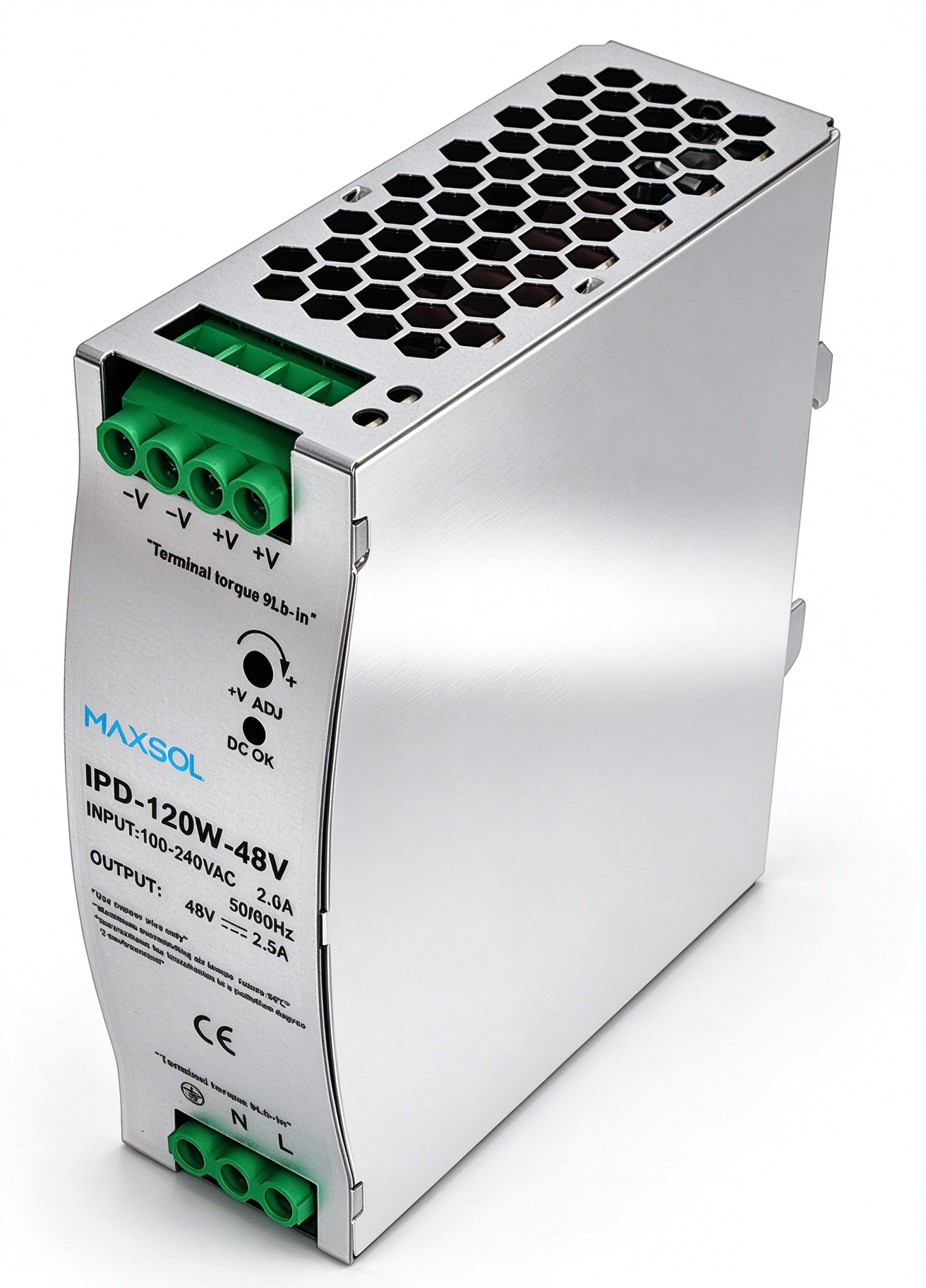

Model: IPD-120W-48V

Industriële DIN-railvoeding, 48V DC / 120W

Compacte DIN-railvoeding van 48V DC en 120W met hoog rendement en overbelastingsbeveiliging voor industriële automatisering.

Belangrijkste kenmerken

Industriële DIN-railvoeding (48V / 120W)
Uitgang: 48V DC, 2.5A (0–2.5A), 120W
Rimpel en ruis: 480mV
Spanningsinstelling: 47.2–48.8V
Ingang: 100–240 VAC, 47–63 Hz
Ingangsstroom: 2.25A @115V / 1.3A @230V
Efficiëntie: 86%
Beveiliging: OLP / OVP / SCP
Afmetingen: 40 × 125.2 × 113.5 mm

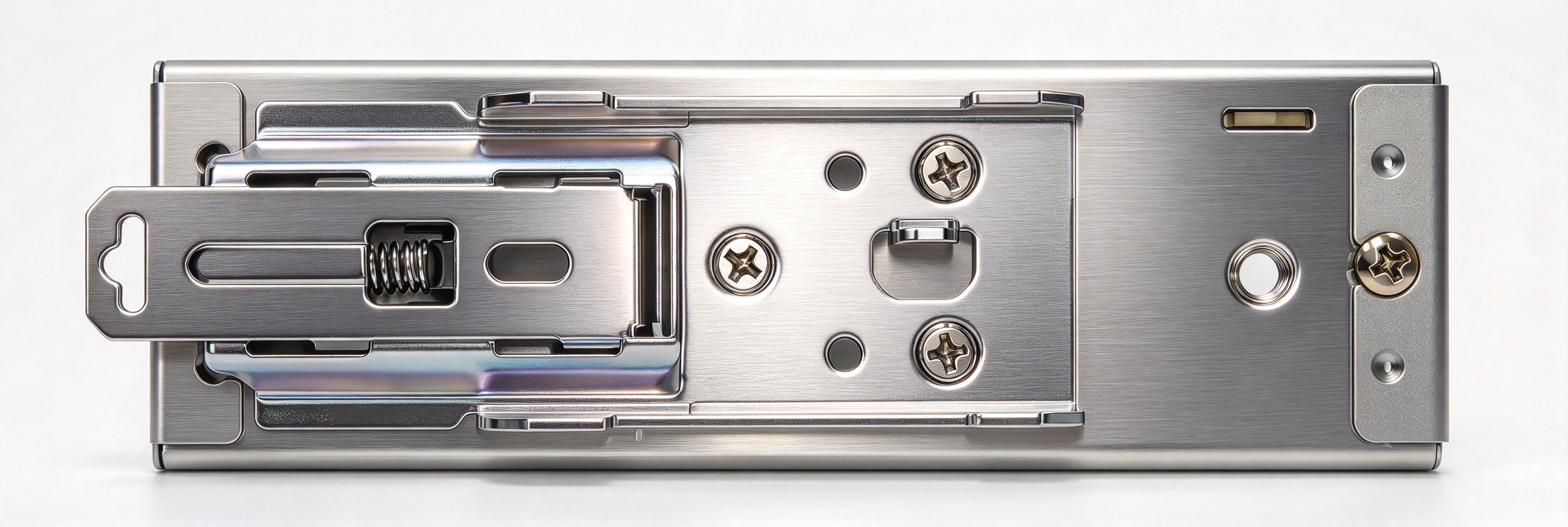

Montage: DIN Rail

Aanvraag per e-mail verzendensales@maxsol-tech.com

GegevensbladDownloaden Bekijken

Specificatie

Uitvoer

Model

IPD-120W-48V

Gelijkspanning

48V

Nominale stroom

2.5A

Stroombereik

0-2.5A

Nominaal vermogen

120W

RIMPEL EN RUIS

480mV

Spanningsaanpassingsbereik

47.2~48.8V

SPANNINGSTOLERANTIE, opmerking 3

±2.0％

Lijnregeling

±0.5%

Belastingsregeling

±1%

Opstarttijd

≤1000ms/230VAC (volledige belasting)

≤2000ms/115VAC (volledige belasting)

Overbruggingstijd (typ.)

30ms/230VAC (volledige belasting)

Invoer

Spanningsbereik

100-240VAC

Frequentiebereik (Hz)

47~63Hz

Efficiëntie(Typ.)

86%

AC stroom(Typ.)

1A Max 220VAC

2A Max 110VAC

Inschakelstroom(Typ.)

Koude start <50A/230VAC

Lekstroom

＜0.75mA/240VAC

Bescherming

Bescherming kortsluiting

Beveiligingsmethode: hiccup-modus, met automatisch herstel nadat de fout is verholpen

Bescherming tegen overbelasting

110% ~150% van het nominale vermogen

Beveiligingsmethode: hiccup-modus, met automatisch herstel nadat de fout is verholpen

Voorwaarde

Werktemperatuur(°C): -10℃ – +45℃
Werktemperatuur(°C): 20% – 90% RH, niet-condenserend
Opslagtemperatuur: vochtigheid: 20℃ – +85℃, 10% – 95%RH, niet-condenserend
Temperatuurcoëfficiënt: ±0.3‰（ 0 – 50℃ ）
Trillingsweerstand: 10–500Hz, 2g, 10 minuten per cyclus en 60 minuten voor elke X-, Y- en Z-as

Veiligheidsnorm

Diëlektrische testspanning (VAC): I/P-O/P:1,5KVAC, I/P-FG:0,5KVAC, OP-FG:0,5KVAC 60S
Veiligheidsnorm Referentie: Ontworpen volgens EN/UL60950-1 en GB4943-normen
Isolatieweerstand: I/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25℃

Verpakking

Productgrootte: 40*125,2*113,5(mm)(W*H*D)
Gewicht: 0,4 kg
