PoE-switch voor IP-camera's kiezen: praktische gids

De juiste PoE-switch voor IP-camera systemen kiest u niet uitsluitend op het aantal camera’s. Tel eerst alle huidige én geplande camera-aansluitingen, bereken het gelijktijdige PoE-verbruik en controleer of de uplink de totale videostroom aankan. Kijk daarna pas naar extra functies, zoals glasvezeluplinks, VLAN-isolatie of een Extend-modus voor lange koperverbindingen.

Een kleine installatie met enkele vaste camera’s vraagt iets anders dan een terrein met meerdere verdeelkasten, PTZ-camera’s en een centrale recorder. De beste keuze is daarom de switch die past bij uw topologie, piekbelasting, bekabeling en uitbreidingsruimte — niet per definitie het model met de meeste poorten.

Begin met het aantal camera’s en de topologie

Bepaal eerst waar camera’s, recorder of VMS-server, netwerkrek en eventuele tussenkasten komen. Dat bepaalt niet alleen het benodigde aantal PoE-poorten, maar ook het type uplink en de kabeltrajecten.

Maak hiervoor een eenvoudig overzicht met:

het aantal IP-camera’s per locatie of kast;
het type camera per aansluiting, zoals vaste dome-, bullet- of PTZ-camera;
de plek van NVR, server of centrale netwerkswitch;
de lengte en route van elke koperkabel;
verbindingen tussen gebouwen, kasten of verdiepingen;
geplande extra camera’s, toegangscontrole of draadloze access points.

Reken niet alleen met de huidige camerabezetting

Een switch met precies evenveel poorten als camera’s laat geen ruimte voor storingzoeken, tijdelijke camera’s of uitbreiding. Reservepoorten zijn vooral nuttig bij locaties waar later zichtlijnen veranderen of extra zones worden toegevoegd.

Een praktische indeling kan er als volgt uitzien:

Situatie	Passende denkroute
5 tot 7 camera’s in één kast	Een 8-poorts PoE-switch kan passend zijn wanneer vermogen en uplink voldoende zijn.
12 tot 15 camera’s op één locatie	Een 16-poorts model geeft ruimte voor een beperkte uitbreiding.
Rond 20 camera’s, met koppeling naar glasvezel	Kijk naar een 24-poorts switch met zowel RJ45- als SFP-uplinks.
Meerdere zones of een centrale camerakast met tientallen aansluitingen	Een 48-poorts switch vereenvoudigt de poortindeling, mits het totale PoE-budget en de uplinkarchitectuur kloppen.

Let erop dat een PoE-poort niet automatisch betekent dat elke camera op maximaal vermogen tegelijk gevoed kan worden. Het gezamenlijke PoE-budget is leidend.

Kies de topologie voordat u switches verdeelt

Bij een stertopologie loopt elke camera rechtstreeks naar een centrale switch. Dit is overzichtelijk en maakt storingzoeken vaak eenvoudiger, maar vereist voldoende kabelroutes naar de centrale kast.

Bij grotere terreinen of gebouwen is een gedistribueerde topologie vaak praktischer: een lokale PoE-switch voedt camera’s in een zone en heeft één uplink naar het centrale netwerk. Daardoor worden lange kopertrajecten beperkt. Voor de koppeling tussen verdeelkasten kan koper bruikbaar zijn binnen de toepasselijke afstandsgrenzen; bij langere afstanden of tussen afzonderlijke gebouwen is glasvezel vaak logischer.

Plaats niet zonder ontwerp meerdere switches achter elkaar. Elke extra schakel voegt afhankelijkheden toe aan de uplink, voeding en foutdiagnose. Zorg dat u weet welke camera’s uitvallen als een lokale uplink of switch niet beschikbaar is.

Bereken de PoE-belasting

De PoE-belasting berekent u door het vermogen van alle aangesloten apparaten op te tellen en dit af te zetten tegen het beschikbare PoE-budget van de switch. Gebruik hierbij het opgegeven maximale of ontwerpvermogen van de camera, niet alleen het gemiddelde verbruik in rustige omstandigheden.

De basisberekening is:

Totaal benodigd PoE-vermogen = som van het vermogen van alle gelijktijdig actieve PoE-apparaten

Neem behalve camera’s ook andere gevoede apparatuur mee, bijvoorbeeld een intercom, access point of draadloze bridge, als die op dezelfde switch wordt aangesloten.

Reken met piekverbruik, niet met een gunstig gemiddelde

Een camera kan meer vermogen vragen wanneer functies tegelijk actief zijn, bijvoorbeeld infraroodverlichting, verwarming, wiper, motorzoom of PTZ-beweging. Niet elke camera bereikt altijd zijn maximum, maar een ontwerp dat uitsluitend op gemiddelden rust kan bij pieken tot onvoldoende voeding leiden.

Gebruik daarom deze werkwijze:

Noteer per apparaat het opgegeven maximale PoE-verbruik.
Tel de vermogens op van apparatuur die tegelijk actief kan zijn.
Vergelijk de uitkomst met het PoE-budget van de switch.
Houd een reserve aan voor uitbreiding en onvoorziene pieken.
Controleer ook het maximaal ondersteunde vermogen per poort als camera’s een hoger vermogen kunnen vragen.

Voorbeeld als rekenmethode: bij tien camera’s van maximaal 12 W is het theoretische totaal 120 W. Een switch met een PoE-budget van 120 W heeft dan op papier genoeg vermogen, maar geen marge. Komt er later een extra camera bij of stijgt het daadwerkelijke verbruik onder nachtelijke omstandigheden, dan kan de beschikbare capaciteit tekortschieten. Een ontwerp met reserve is beter beheersbaar.

Controleer PoE-standaard en werkelijk aansluitvermogen

Controleer vóór bestelling altijd:

welke PoE-standaard de camera verwacht;
het maximale opgenomen vermogen van de camera;
of een camera bij inschakelen tijdelijk meer vermogen vraagt;
het maximale vermogen dat een switchpoort kan leveren;
het totale PoE-budget van de switch;
of alle camera’s werkelijk tegelijkertijd van dezelfde switch worden gevoed.

Een 24-poorts switch met 300 W budget kan bijvoorbeeld niet automatisch 24 apparaten van 30 W gelijktijdig voeden: 24 × 30 W is 720 W. Het aantal poorten en het beschikbare totale budget moeten dus altijd samen worden beoordeeld.

Kies koper- en SFP-uplinks op basis van de videostroom

De uplink verbindt de PoE-switch met de recorder, VMS-server, core-switch of een volgende distributielaag. Die verbinding moet de gecombineerde videostroom van alle camera’s achter de switch kunnen verwerken, inclusief eventuele andere netwerkcommunicatie.

Bereken daarom niet alleen de PoE-belasting, maar ook de netwerkbelasting:

Benodigde uplinkcapaciteit = som van de gelijktijdige camerabitrates + netwerkoverhead + groeiruimte

Gebruik voor deze inschatting de ingestelde bitrate en resolutie van de camera’s, bij voorkeur onder de zwaarste relevante opnameomstandigheden. Een camera met variabele bitrate kan op drukke momenten aanzienlijk meer verkeer genereren dan het gemiddelde suggereert.

Wanneer een Gigabit RJ45-uplink volstaat

Een Gigabit koperuplink kan passend zijn als de totale camerastroom ruim onder de beschikbare capaciteit blijft en de koperverbinding binnen een geschikte afstand en omgeving wordt aangelegd. Controleer ook de belasting aan de ontvangende kant: de poort van de NVR, server of centrale switch moet dezelfde verkeersstroom aankunnen.

Twee uplinkpoorten betekenen niet automatisch dat de beschikbare bandbreedte altijd zonder meer wordt verdubbeld. Of en hoe uplinks gecombineerd, gescheiden of redundant worden ingezet, hangt af van de netwerkfunctie en configuratiemogelijkheden. Bevestig dit bij het ontwerpen van de installatie.

Wanneer SFP-uplinks de voorkeur verdienen

SFP-uplinks zijn relevant wanneer een PoE-switch via glasvezel met een hoofdverdeelpunt moet worden verbonden. Dat is vooral nuttig voor grotere afstanden, verbindingen tussen gebouwen of locaties met elektrische storingsrisico’s op kopertrajecten.

Let bij een SFP-ontwerp op:

het type glasvezel en de aanwezige connectoren;
de juiste SFP-module voor vezeltype, afstand en snelheid;
compatibiliteit tussen switch en gekozen module;
het aantal benodigde uplinks;
de fysieke route, laskasten en bescherming van de glasvezelverbinding.

Een SFP-poort is geen complete glasvezelverbinding op zichzelf; de passende module en infrastructuur zijn eveneens nodig.

Bepaal of een Extend-modus tot 300 m nodig is

Ethernet over gestructureerde koperbekabeling is doorgaans ontworpen rond een kanaallengte van maximaal 100 meter. Bevindt een camera zich verder weg, dan is het doorgaans beter om de topologie te herzien, bijvoorbeeld met een lokale switch, een extra netwerkkast of glasvezel.

Een Extend-modus tot 300 m kan relevant zijn voor specifieke camera-aansluitingen waarbij een lange koperroute onvermijdelijk is. De Maxsol PS1802G vermeldt een 300 m Extend-modus; ook de PS11602G heeft een Extend-modus. Beoordeel deze functie als een gerichte oplossing voor geschikte lange trajecten, niet als een algemene vervanging voor goed netwerkontwerp.

Wat u vooraf moet controleren bij lange PoE-trajecten

Bij een verbinding van meer dan 100 meter moet u ten minste controleren:

of de camera en switch in de gekozen Extend-modus met elkaar kunnen communiceren;
welke datasnelheid in die modus beschikbaar is;
of die snelheid past bij de ingestelde camerabitrate;
of er aan het einde van de kabel nog voldoende PoE-vermogen aankomt;
kabelkwaliteit, aderdikte, connectoren en eventuele tussenverbindingen;
risico op spanningsval en storingen in de kabelroute;
bescherming tegen overspanning, vooral bij buitenroutes.

Een lange verbinding kan technisch online komen maar toch ongeschikt zijn voor de gewenste videokwaliteit of stabiele nachtelijke werking. Test daarom bij de geplande bitrate en onder realistische belasting voordat de installatie wordt opgeleverd.

VLAN-isolatie kan daarnaast nuttig zijn in een cameranetwerk wanneer camera-aansluitingen onderling gescheiden moeten worden volgens de gekozen netwerkopzet. Een PoE-watchdog kan helpen bij het automatisch opnieuw voeden van een niet-reagerend apparaat, maar controleer hoe de functie werkt en of deze past binnen het beheerproces van de locatie.

Vergelijk de 8-, 16-, 24- en 48-poorts modellen

De onderstaande vergelijking beperkt zich tot de opgegeven productkenmerken. Kies op basis van uw eigen PoE-berekening, uplinkontwerp en groeiplan.

Model	PoE-poorten	Uplinks	Vermogen en overige opgegeven kenmerken	Geschikte uitgangssituatie
PS1802G	8 Gigabit PoE	2 Gigabit RJ45	120 W PoE-budget, 300 m Extend-modus, VLAN-isolatie en AI PoE-watchdog	Compacte camerazones met maximaal acht PoE-aansluitingen, waarbij de berekende belasting binnen 120 W blijft.
PS11602G	16 Gigabit PoE	2 Gigabit	300 W interne voeding, watchdog-, VLAN- en Extend-modi	Middelgrote zones met maximaal zestien PoE-aansluitingen; bevestig het toewijsbare PoE-budget voor de eigen cameramix.
PS12402FG	24 Gigabit PoE	2 Gigabit RJ45 en 2 Gigabit SFP	300 W budget, tot 30 W per PoE-poort	Installaties met maximaal 24 camera’s waar koper- en glasvezeluplinks in het ontwerp passen.
PS14802SFG	48 Gigabit PoE	2 Gigabit SFP	400 W budget en 100 Gbps switching capacity	Centrale of grotere cameraconcentraties met maximaal 48 PoE-aansluitingen en een zorgvuldig berekende vermogensverdeling.

8 poorten: PS1802G voor compacte cameragroepen

De 8-poorts Gigabit PoE-switch met 120 W en twee uplinks heeft acht Gigabit PoE-poorten en twee Gigabit RJ45-uplinks. Het opgegeven PoE-budget is 120 W.

Dit model is logisch om te beoordelen als u een kleine zone aansluit, bijvoorbeeld een ingang, laadperron, bijgebouw of afzonderlijke verdieping. De 300 m Extend-modus, VLAN-isolatie en AI PoE-watchdog zijn relevante punten wanneer lange trajecten, poortisolatie of herstel van een niet-reagerend PoE-apparaat in uw ontwerp voorkomen.

Controleer bij acht camera’s altijd of 120 W voldoende ruimte laat boven het berekende piekverbruik.

16 poorten: PS11602G voor een groeiende verdeelzone

De 16-poorts Gigabit PoE-switch met twee uplinks en 300 W interne voeding biedt zestien Gigabit PoE-poorten en twee Gigabit uplinks. De opgegeven interne voeding is 300 W. Het model heeft watchdog-, VLAN- en Extend-modi.

Dit aantal poorten kan passen bij een zone met meer camera’s dan een kleine achtpoortsopstelling aankan, terwijl u nog een overzichtelijke lokale verdeling behoudt. Bevestig bij de productspecificatie welk PoE-budget daadwerkelijk beschikbaar is voor uw aangesloten apparaten; een opgegeven vermogen van de interne voeding moet u niet zonder controle gelijkstellen aan beschikbaar PoE-vermogen.

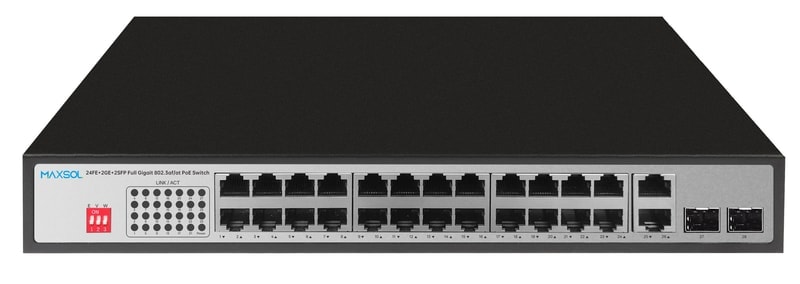

24 poorten: PS12402FG wanneer RJ45 én glasvezel nodig zijn

De 24-poorts Gigabit PoE-switch met RJ45- en SFP-uplinks combineert 24 Gigabit PoE-poorten met twee Gigabit RJ45-uplinks en twee Gigabit SFP-uplinks. Het PoE-budget is 300 W en per PoE-poort is tot 30 W opgegeven.

Dit model is relevant wanneer een camerakast zowel lokaal via koper moet koppelen als een glasvezelverbinding naar een centrale netwerkruimte nodig heeft. De 300 W moet over alle gevoede apparaten worden verdeeld. Bereken dus ook hier de gezamenlijke belasting, zelfs wanneer iedere afzonderlijke camera onder 30 W blijft.

48 poorten: PS14802SFG voor een centrale verdeling

De 48-poorts Gigabit PoE-switch met SFP-uplinks en 400 W budget heeft 48 Gigabit PoE-poorten, twee Gigabit SFP-uplinks, een PoE-budget van 400 W en een switching capacity van 100 Gbps.

Een switch met 48 aansluitingen is vooral relevant als veel camera’s in één centrale kast samenkomen. Dat verlaagt mogelijk het aantal losse switches, maar verhoogt tegelijk het belang van een goede voedings- en uplinkberekening. Bij 48 poorten kan een fout in de vermogensinschatting of een te krappe uplink veel camera’s tegelijk raken.

Verdeel kritieke camera’s, waar de topologie dat toelaat, bewust over zones en documenteer welke camera’s achter welke switch en uplink zitten.

Veelgemaakte fouten bij het kiezen van een cameraswitch

De meeste problemen ontstaan niet doordat een switch te weinig poorten heeft, maar doordat vermogen, bandbreedte of bekabeling te laat worden meegenomen.

Vermijd in ieder geval deze fouten:

Alleen poorten tellen: twaalf poorten zeggen niets over het beschikbare gezamenlijke PoE-vermogen.
Gemiddeld camera-verbruik gebruiken: ontwerp met het relevante maximale verbruik en reserve.
PTZ- of IR-belasting vergeten: deze functies kunnen de vermogensvraag veranderen.
Een Gigabit-uplink als onbeperkt zien: tel de maximale gelijktijdige videostroom op.
300 meter als standaard bekabelingslengte behandelen: controleer modus, bandbreedte, vermogensverlies en kabelkwaliteit.
SFP-poorten zonder module- en vezelcontrole opnemen: poort, module en glasvezel moeten bij elkaar passen.
Geen vrije poorten reserveren: uitbreiding wordt dan onnodig ingrijpend.
De recorderkant niet controleren: ook NVR, server, core-switch en opslagnetwerk moeten de totale belasting aankunnen.
Geen documentatie maken: noteer poortnummers, camera-ID’s, kabelroutes, vermogen en uplinkverbindingen.

Eindchecklist voor de installatie

Loop deze punten af voordat u een PoE-switch voor uw IP-camerasysteem vastlegt:

De volgende stap is eenvoudig: vergelijk de vier gekoppelde Maxsol-modellen met uw eigen poorttelling, berekende PoE-belasting, kabelafstanden, uplinktype, omgeving en beheervereisten. Zo kiest u een switch die aansluit op het ontwerp van uw camerasysteem, in plaats van alleen op het aantal aansluitingen.
