LiFePO4-accu kiezen voor 24/7-CCTV op zonne-energie

Een LiFePO4-batterij voor solar CCTV moet niet alleen genoeg nominale capaciteit hebben, maar vooral voldoende bruikbare energie voor camera’s, netwerkapparatuur en verliezen tijdens donkere perioden. De juiste keuze begint daarom met het werkelijke gemiddelde én piekverbruik van de complete installatie, gevolgd door een berekening van de gewenste autonomie en de beschikbare zonne-opbrengst op locatie.

Voor 24/7 camerabewaking is de batterij een onderdeel van een keten: zonnepaneel, laadregelaar, bekabeling, spanningsomvormers, PoE-switches, radioverbindingen en camera’s moeten samen worden beoordeeld. Een grotere batterij kan de autonomie verhogen, maar lost een structureel tekort aan zonne-energie in de winter niet zelfstandig op.

Waarom de batterijchemie ertoe doet

LiFePO4 is een lithium-ijzerfosfaatchemie die vaak wordt gekozen voor autonome CCTV-systemen vanwege de stabiele spanning en de praktische inzetbaarheid in compacte energiesystemen. In vergelijking met een batterij op basis van loodzuur is de beschikbare energie doorgaans voorspelbaarder zolang de batterij binnen de ingestelde grenzen werkt.

Voor een solar CCTV-installatie zijn vooral deze eigenschappen relevant:

Spanningsstabiliteit: camera’s, PoE-apparatuur en draadloze bruggen hebben een betrouwbare voedingsspanning nodig. Spanningsval kan leiden tot herstarts, wegvallende verbindingen of storingen in de opname.
Bruikbare capaciteit: bij het beoordelen van een lithiumbatterij moet u kijken naar de energie die het systeem werkelijk mag afnemen, niet alleen naar de Ah-waarde op het etiket.
Beveiligingslogica: een Battery Management System (BMS) bewaakt gewoonlijk onder meer celspanning, stroom en temperatuur. De exacte beschermingsfuncties en grenswaarden verschillen per systeem en moeten per product worden gecontroleerd.
Laden met zonne-energie: batterij, laadregelaar en paneelvermogen moeten op elkaar zijn afgestemd. Een geschikte laadregelaar is net zo belangrijk als de batterijcapaciteit.
Onderhoudsarme systeemopzet: op afgelegen masten, terreinen of toegangspoorten is het waardevol wanneer de energievoorziening op afstand te volgen is en niet continu handmatig gecontroleerd hoeft te worden.

Chemie alleen is echter geen dimensioneringsmethode. Een LiFePO4-batterij kan nog steeds te klein zijn voor een installatie met meerdere PTZ-camera’s, infraroodverlichting, een PoE-switch en een point-to-point-verbinding. Omgekeerd kan een grote batterij onvoldoende zijn als het zonnepaneel na enkele bewolkte dagen niet genoeg energie teruglevert.

Capaciteit versus bruikbare energie

Accucapaciteit wordt vaak uitgedrukt in ampère-uur (Ah), terwijl voor de energiebalans wattuur (Wh) meestal duidelijker is. De eenvoudige relatie is:

Energie (Wh) = spanning (V) × capaciteit (Ah)

Een 12,8V-batterij van 60Ah bevat nominaal bijvoorbeeld 768Wh. Dat betekent niet dat een aangesloten CCTV-systeem altijd 768Wh kan gebruiken. De werkelijk beschikbare energie hangt onder andere af van:

de toegestane ontlaadgrens die het BMS of systeem hanteert;
omzettingsverliezen in DC/DC-converters, PoE-apparatuur of omvormers;
kabelverliezen, vooral bij langere gelijkstroomkabels;
het temperatuurgedrag van batterij en elektronica;
tijdelijke pieken, zoals het inschakelen van IR-leds, verwarming, PTZ-bewegingen of extra netwerkverkeer.

Reken met het volledige stationverbruik

Tel niet alleen het vermogen van de camera op. Neem de hele energiebelasting mee:

Camera of camera’s, inclusief nachtmodus en eventueel ingebouwde verwarming.
PoE-switch of PoE-injector, inclusief eigen verbruik.
Draadloze CPE, 4G/5G-router of ethernet-bridge.
NVR, edge-recorder of andere apparatuur als die op dezelfde energiebron draait.
DC/DC-converter of omvormer.
Verwachte uitbreiding, bijvoorbeeld een tweede camera of extra radio.

Gebruik bij voorkeur gemeten waarden over een volledig etmaal. Een camera kan overdag aanzienlijk minder vermogen vragen dan ’s nachts wanneer IR-verlichting actief is. Bij een PTZ-camera kan het verbruik bovendien wisselen door bewegingen en aanvullende functies.

Van vermogen naar dagelijkse energiebehoefte

De basisberekening luidt:

Dagelijks energieverbruik (Wh) = gemiddeld vermogen (W) × 24 uur

Een systeem met een werkelijk gemiddeld verbruik van 20W vraagt theoretisch 480Wh per etmaal. Voeg vervolgens een realistische marge toe voor conversie- en bekabelingsverliezen. Welke marge passend is, hangt af van de architectuur en de gemeten efficiëntie; neem geen vaste waarde zonder die opbouw te controleren.

Maak onderscheid tussen:

nominale batterij-energie: de vermelde Wh-capaciteit;
ontwerpbare energie: de energie die u volgens de ingestelde ontlaadlimiet en het systeemontwerp beschikbaar wilt stellen;
dagelijkse energiebehoefte: wat de installatie werkelijk per 24 uur gebruikt;
herlaadenergie: de energie die het zonnepaneel, inclusief laadverliezen, moet aanvullen.

Een systeem wordt betrouwbaarder ontworpen wanneer de batterij niet permanent tot de uiterste grens hoeft te werken. Dat geeft ruimte voor wisselende instraling, vervuiling op het paneel, schaduwwerking en tijdelijke piekbelasting.

Autonomie en herladen plannen

Autonomie is de periode waarin CCTV blijft functioneren zonder voldoende zonne-opbrengst. Voor een installatie die dag en nacht moet blijven opnemen, is autonomie geen theoretisch cijfer maar een ontwerpkeuze die past bij de locatie en het risiconiveau.

De vereenvoudigde berekening is:

Benodigde ontwerpbare batterij-energie = dagelijkse energiebehoefte × gewenste autonomiedagen

Daarna beoordeelt u of de nominale batterijcapaciteit, rekening houdend met de toegestane ontlading en systeemverliezen, voldoende ontwerpbare energie levert.

Kies autonomie op basis van de locatie

In Nederland verandert de zonne-opbrengst sterk door het seizoen, bewolking en de stand van de zon. Een paneel dat in de zomer ruim voldoende energie levert, kan in een donkere periode veel minder laadruimte bieden. Bij het ontwerp van een zonnegevoed camerasysteem verdienen deze punten aandacht:

schaduw van bomen, gebouwen, containers, hekken en mastconstructies;
paneeloriëntatie en hellingshoek;
vuil, bladeren, vogelpoep of sneeuw op het paneel;
extra nachtverbruik in perioden met langere nachten;
de toegankelijkheid van de locatie bij storingen;
de impact van camera-uitval op beveiliging, bedrijfsvoering of veiligheid.

Een afgelegen bouwplaats, zonnepark, landbouwperceel of tijdelijke toegangspoort vraagt vaak om meer autonomie dan een locatie waar netvoeding of onderhoud snel beschikbaar is. De benodigde reserve is dus niet voor iedere toepassing hetzelfde.

Herladen is minstens zo belangrijk als ontladen

Een batterij die na een donkere periode slechts beperkt wordt opgeladen, start de volgende nacht met een energietekort. Daarom moet het zonnepaneel in gunstige omstandigheden niet alleen de actuele belasting voeden, maar ook voldoende energie leveren om de batterijreserve te herstellen.

Controleer in de laadplanning:

het paneelvermogen en de verwachte opbrengst op locatie;
de laadregelaar en zijn laadprofiel voor LiFePO4;
mogelijke laadstroombeperkingen van batterij of systeem;
hoeveel zonnige uren nodig zijn om een ontladen batterij weer op niveau te brengen;
of de installatie gedurende het laden tegelijk de CCTV-belasting moet voeden.

Een MPPT-laadregelaar kan onderdeel zijn van een zonne-energiesysteem. Voor het Maxsol CS6030-systeem is MPPT-regeling gedocumenteerd; beoordeel daarnaast altijd de complete configuratie en de situatie op locatie.

Vermijd deze veelgemaakte dimensioneringsfouten

Dimensioneren op het opgegeven vermogen van één camera en de netwerkcomponenten vergeten.
Alleen het dagverbruik berekenen en het hogere nachtverbruik negeren.
Ah vergelijken zonder spanning en Wh mee te nemen.
Nominale batterijcapaciteit gelijkstellen aan gegarandeerd bruikbare energie.
Uitgaan van zomerse instraling voor een systeem dat ook in de winter moet werken.
Een groter batterijpakket kiezen zonder te controleren of paneel en laadregelaar het pakket kunnen herstellen.
Geen marge reserveren voor uitbreiding, veroudering van overige componenten of veranderende belasting.

Temperatuur, bescherming en bewaking

Temperatuur heeft invloed op zowel de batterij als de rest van de buiteninstallatie. Vooral bij montage in een mastkast, buitenbehuizing of afgelegen technische ruimte kunnen temperaturen sterk oplopen of dalen. Lage temperaturen kunnen het laadgedrag beperken, terwijl warmte de belasting van elektronica verhoogt.

Bescherm de batterij én de installatie

Vraag voor elk project na welke temperatuurgrenzen gelden voor laden, ontladen en opslag. Ga niet ervan uit dat een batterij bij iedere buitentemperatuur op dezelfde manier geladen kan worden. Controleer ook of het systeem maatregelen nodig heeft, zoals isolatie, ventilatie, verwarming of een andere kastindeling.

Een goed ontwerp beoordeelt daarnaast:

directe zonbelasting op de kast;
warmteontwikkeling van switch, router, voeding en laadregelaar;
condensvorming en ventilatie;
kabeldoorvoeren en vochtbestendigheid van de complete behuizing;
beveiliging tegen kortsluiting, ompoling, overstroom en overspanning;
aarding en bliksem-/overspanningsbescherming voor de locatie.

Bescherming is geen vervanging voor een juiste dimensionering. Wanneer de batterijbeveiliging de uitgang uitschakelt door lage spanning of temperatuur, kan de camera-installatie alsnog offline gaan. Zie beschermingsfuncties daarom als een veiligheidsgrens, niet als normale bedrijfsstrategie.

Maak monitoring onderdeel van het ontwerp

Zonder inzicht in energiegegevens is het lastig te bepalen waarom een camera uitvalt. Voor 24/7 solar CCTV is het verstandig om, waar de gekozen apparatuur dit ondersteunt, minimaal deze gegevens te kunnen controleren:

batterijspanning en laadstatus;
laadstroom of indicatie van zonne-opbrengst;
verbruik van de aangesloten belasting;
meldingen voor lage batterijspanning of systeemfouten;
temperatuurinformatie, indien beschikbaar;
bereikbaarheid van camera, switch en draadloze verbinding.

Leg ook vast wie meldingen ontvangt en wat de onderhoudsprocedure is. Een melding over een dalende batterijstatus heeft pas waarde als iemand kan beoordelen of er sprake is van tijdelijk slecht weer, schaduw, paneelvervuiling, een veranderde belasting of een defect onderdeel.

Vergelijk de beschikbare LiFePO4-capaciteiten

De onderstaande systemen bieden verschillende nominale batterij-energieniveaus. Gebruik deze waarden als startpunt voor uw energieberekening; ze vormen geen voorspelling van draaitijd. De werkelijke autonomie volgt altijd uit belasting, ingestelde ontlaadgrenzen, systeemverliezen, temperatuur en beschikbare zonne-energie.

Systeem	Gedocumenteerde batterij	Nominale energie	Waarop vergelijken
Maxsol CS6030 met 30Ah LiFePO4-batterij	12,8V 30Ah	384Wh	Geschikt als uitgangspunt voor een lager berekend stationverbruik; CS6030 documenteert ook MPPT-regeling.
Maxsol CS8040 met 45Ah LiFePO4-batterij	12,8V 45Ah	576Wh	Biedt meer nominale energiereserve dan 384Wh; toets de dagelijkse belasting en herlaadbalans.

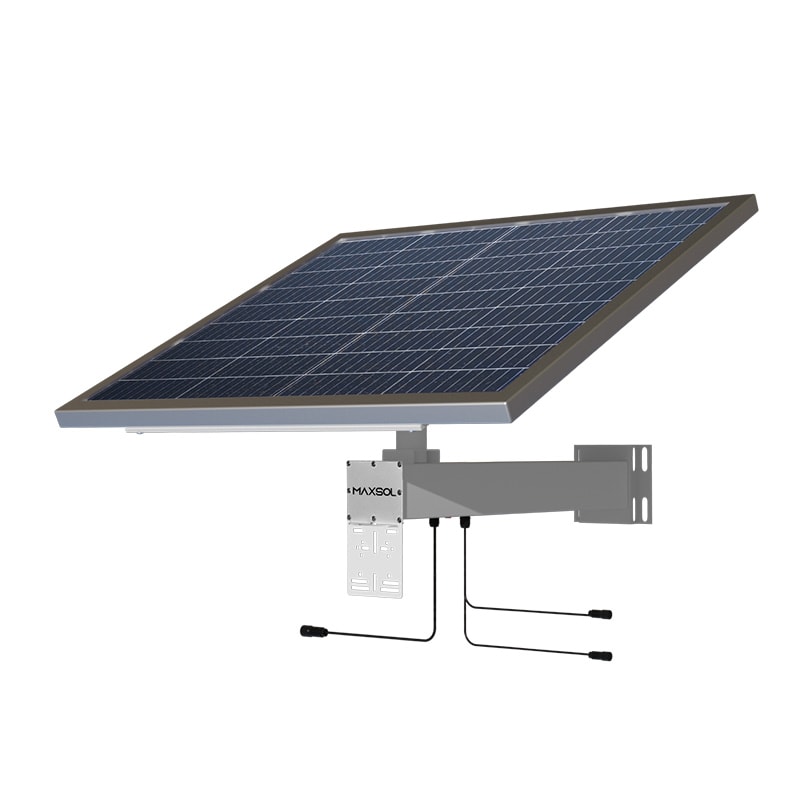

Maxsol CS12060 met 60Ah LiFePO4-batterij	12,8V 60Ah	768Wh	Vergelijk deze capaciteit wanneer de installatie meer energie vraagt of een grotere reserve nodig heeft.
Maxsol CS200100 met 100Ah LiFePO4-batterij	12,8V 100Ah	1280Wh	De hoogste genoemde nominale batterij-energie in deze vergelijking; controleer of laadbron en installatieruimte aansluiten op het ontwerp.

Een verschil in Wh vertelt alleen hoeveel nominale energie is opgeslagen. Het zegt niet automatisch welke configuratie voor een specifiek CCTV-project passend is. Vergelijk daarom altijd ook het werkelijke vermogen van de belasting, de vereiste reserve, de laadstrategie en de fysieke inbouwvoorwaarden.

Vragen die u aan de systeemontwerper moet stellen

Voordat u een LiFePO4-batterij voor solar CCTV specificeert, moet het ontwerp op concrete antwoorden zijn gebaseerd. Deze vragen helpen om aannames zichtbaar te maken.

Over de belasting

Wat is het gemiddelde en maximale vermogen van alle camera’s samen?
Wat verandert er in het verbruik wanneer IR-verlichting, PTZ-functies, verwarming of wipers actief zijn?
Hoeveel vermogen gebruiken PoE-switches, injectoren, routers, recorders en draadloze verbindingen zelf?
Werken alle apparaten op dezelfde batterij, of zijn er afzonderlijke voedingen?
Is uitbreiding met extra camera’s, PoE-poorten of netwerkapparatuur voorzien?

Over energie en autonomie

Hoeveel Wh verbruikt de installatie werkelijk per etmaal?
Voor hoeveel uren of dagen zonder voldoende zon moet het systeem operationeel blijven?
Welke ontlaadlimiet en beschermingsinstellingen gelden voor de gekozen batterij?
Welke verliezen ontstaan in omvormers, DC/DC-converters en bekabeling?
Hoe snel moet de batterij na een periode met lage opbrengst kunnen herstellen?

Over zonne-energie en installatie

Wat is de verwachte opbrengst op de feitelijke montageplaats, ook in minder gunstige jaargetijden?
Is er op alle relevante momenten schaduw op het paneel?
Zijn paneelvermogen, laadregelaar en batterij onderling correct afgestemd?
Welke kabeldoorsnede en kabellengte zijn nodig om spanningsverlies te beperken?
Is de kast voldoende beschermd tegen vocht, condens, hitte, vandalisme en overspanning?

Over beheer en onderhoud

Welke batterij-, laad- en storingsgegevens zijn lokaal of op afstand zichtbaar?
Wie ontvangt alarmen bij een lage batterijstatus of wegvallende voeding?
Hoe wordt gecontroleerd of het zonnepaneel schoon en vrij van schaduw is?
Hoe wordt de energiehuishouding getest vóór ingebruikname en na een uitbreiding?
Welke productdocumentatie bevestigt de relevante temperatuur-, beveiligings- en aansluitgegevens?

Een goed gedimensioneerde installatie is niet per definitie de installatie met de grootste batterij. De beste keuze is de combinatie waarvan batterijcapaciteit, werkelijk verbruik, zonne-opbrengst, beschermingsinstellingen en monitoring aantoonbaar op elkaar aansluiten.

Vergelijk de genoemde Maxsol-modellen vervolgens met uw aantal PoE-poorten, belasting, kabellengte, locatieafstand, energievoorziening, omgevingscondities en beheervereisten.
