Long-range PoE-switch 300 m voor IP-camera’s kiezen

Een long-range PoE-switch 300 m kan een IP-camera op grotere afstand van de technische ruimte van data en voeding voorzien, mits de switch een daarvoor bedoelde extend-modus heeft én de complete verbinding daarvoor geschikt is. Die 300 meter is geen universele garantie: kabelkwaliteit, aders, werkelijk opgenomen vermogen, netwerksnelheid, camera en buitenomstandigheden bepalen samen het resultaat.

Voor een camerapaal, toegangspoort, erfgrens of verspreid buitenterrein kan long-range PoE een extra netwerkkast, lokale voeding of tussenliggende switch overbodig maken. Controleer vooraf echter altijd welke poorten de extend-modus ondersteunen, welke linkrate daarbij geldt en of het vermogensbudget toereikend blijft voor alle aangesloten apparaten.

Waarom de standaard Ethernet-afstand ertoe doet

De gebruikelijke maximale kanaallengte voor koperen Ethernet is 100 meter. Binnen die afstand zijn bandbreedte en verbindingseigenschappen voorspelbaar wanneer de bekabeling volgens de relevante eisen is aangelegd. Bij een IP-camera die bijvoorbeeld 180 of 250 meter verderop hangt, is een standaard Ethernet-poort daarom niet automatisch een oplossing.

De beperking heeft twee oorzaken die bij PoE samenkomen:

Datasignaal: hoe langer de koperverbinding, hoe groter de signaaldemping en de gevoeligheid voor storingen.
Voedingsspanning: kabelweerstand veroorzaakt spanningsverlies. Hoe hoger het vermogen van de camera, hoe groter de invloed daarvan.
Installatiekwaliteit: slechte connectoren, vocht in een lasdoos, beschadigde mantel of een te kleine aderdoorsnede kunnen de praktische afstand fors verkorten.
Buitenomgeving: lange parallelle trajecten langs voedingskabels, blikseminductie, temperatuurverschillen en vocht verhogen het risico op een instabiele verbinding.

Een lange kabel is dus niet alleen een netwerkvraagstuk. Voor een betrouwbare cameraverbinding moeten datatransport, PoE-voeding en fysieke aanleg tegelijk worden beoordeeld.

Voor afstanden boven 100 meter zijn er grofweg vier ontwerpkeuzes:

een long-range PoE-switch gebruiken;
een extra actieve netwerkknoop plaatsen, met een geschikte lokale voedingsvoorziening;
glasvezel toepassen en de camera lokaal van voeding voorzien;
een draadloze brug gebruiken wanneer bekabeling niet haalbaar is.

Een long-range oplossing is vooral interessant als er een ononderbroken koperen kabelroute mogelijk is, de benodigde videobandbreedte past bij de linkrate in extend-modus en het energieverbruik van het eindapparaat binnen de beschikbare PoE-marge blijft.

Wat een 300m-extend-modus verandert

Een 300m-extend-modus is een schakelstand op een geschikte PoE-switch waarmee geselecteerde PoE-verbindingen verder kunnen reiken dan de reguliere Ethernetafstand. De switch past de verbinding aan voor een lang koperen traject. Daardoor kan een IP-camera op een grotere afstand nog data ontvangen en via dezelfde kabel gevoed worden.

Dat verandert niet de fysieke eigenschappen van de kabel. De modus compenseert geen kabelbreuk, slechte RJ45-afmontage, corrosie of te veel spanningsverlies. Zie 300 meter daarom als de maximale ontwerpafstand die onder passende voorwaarden kan worden bereikt, niet als de gegarandeerde uitkomst van iedere installatie.

Reken de videostroom eerst terug naar de beschikbare link

Bij long-range PoE gaat een groter bereik vaak samen met een lagere beschikbare linkrate dan op een normale Ethernetverbinding. Welke snelheid precies beschikbaar is, verschilt per switch en gekozen modus. Bevestig dit altijd in de productspecificatie voordat u camera’s selecteert.

Dat is vooral belangrijk wanneer één camera:

hoge resolutie en hoge framerate combineert;
H.265, H.264 of variabele bitrate gebruikt;
meerdere streams levert aan opname, live-view en analyse;
audio, metadata of slimme detectiegegevens verstuurt;
via dezelfde aansluiting extra netwerkverkeer veroorzaakt.

Bereken niet alleen de gemiddelde bitrate. Neem ook piekbelasting mee, bijvoorbeeld bij nachtbeelden met veel detail, beweging, regen of druk verkeer. Een camera die in een rustige scène weinig bandbreedte vraagt, kan tijdelijk aanzienlijk meer dataverkeer produceren.

Extend-modus is gericht op de eindverbinding

De lange verbinding bevindt zich tussen switch en camera. De uplink naar recorder, core-switch of router moet vervolgens het verkeer van alle camera’s tegelijk verwerken. Een switch met veel PoE-poorten en een te beperkte uplink kan alsnog een knelpunt worden, zelfs als elke afzonderlijke camera op een lange kabel goed werkt.

Maak daarom onderscheid tussen:

PoE-downlink: de poort naar de camera;
uplink: de verbinding van de PoE-switch naar het netwerk en de recorder;
totale videostroom: de som van alle gelijktijdig actieve camera’s.

Kabel- en eindapparaatcontroles

Een degelijk kabeltraject bepaalt of een long-range PoE-switch 300 m in een project zinvol is. Begin met het kabelontwerp, niet met de maximale afstand op de doos.

Controleer de kabel vóór u de camera monteert

Gebruik voor een nieuw traject een kabel die voor vaste netwerkinstallaties en de gekozen omgeving geschikt is. Kijk daarbij verder dan alleen de categorie-aanduiding op de kabelrol.

Controleer minimaal:

Massief koper of CCA: vermijd Copper Clad Aluminium (CCA) voor PoE. De hogere weerstand vergroot spanningsverlies en warmteontwikkeling.
Aderdikte en DC-weerstand: vraag deze waarden op bij de kabelleverancier, zeker bij lange afstanden en camera’s met hoger vermogen.
Volledig vierparig traject: zorg dat alle benodigde aderparen correct zijn doorverbonden.
Connectoren en lassen: gebruik geschikte componenten, houd aansluitpunten droog en voorkom slechte tussenverbindingen.
Buitenmantel: kies een kabel die past bij UV-belasting, vocht, grondtraject, buisinstallatie of mechanische bescherming.
Scheiding van storingsbronnen: houd voldoende afstand tot vermogenskabels en vermijd lange parallelle trajecten waar mogelijk.
Aarding en overspanningsbeveiliging: beoordeel dit per locatie, vooral bij buitenkabels en apparatuur op palen of gebouwen.

Test het hele traject na afmontage. Een eenvoudige continuïteitstest is nuttig, maar zegt niet alles over PoE onder belasting. Meet of verifieer ook de verbindingssnelheid, stabiliteit en voeding terwijl de camera daadwerkelijk in bedrijf is.

Let op het echte vermogen van de camera

Het opgegeven verbruik van een camera is niet altijd constant. Vooral gemotoriseerde PTZ-camera’s, modellen met verwarming, IR-verlichting, witte verlichting of andere extra functies kunnen tijdens bepaalde gebeurtenissen meer vermogen vragen.

Vraag per eindapparaat daarom na:

het normale en maximale opgenomen vermogen;
de vereiste PoE-klasse of voedingsmethode;
gedrag bij inschakelen en piekbelasting;
de minimale bedrijfsspanning aan de camera;
de benodigde datasnelheid bij de gewenste beeldinstellingen.

De vermogensvraag moet worden beoordeeld op de camera, maar ook op de lange kabel. Vermogen dat aan de switch beschikbaar is, komt door kabelverliezen niet één-op-één bij het apparaat aan.

Veelgemaakte fouten bij lange PoE-runs

De meest voorkomende fouten zijn vermijdbaar:

uitgaan van 300 meter zonder kabeltype en camera te controleren;
een camera testen zonder IR, verwarming of PTZ-beweging actief;
een oude of beschadigde kabel hergebruiken zonder meting;
alleen naar het totaalbudget van de switch kijken en niet naar de limiet per poort;
de uplinkcapaciteit voor alle streams samen vergeten;
een lange buitenkabel aanleggen zonder een passend plan voor bescherming tegen overspanning en weersinvloeden.

Vergelijk 4-, 8-, 16- en 24-poortsopties

De geschikte poortdichtheid hangt niet alleen af van het huidige aantal camera’s. Reservepoorten, verwachte uitbreiding, benodigd PoE-vermogen, uplinktype en de verdeling van zwaardere camera’s zijn minstens zo belangrijk.

Model	PoE-poorten	Uplinks	Totaal PoE-budget	Poorten met tot 60 W
PS1402E	4 Fast Ethernet	2 Fast Ethernet	65 W	Poort 4
PS1802GE	8 Fast Ethernet	2 Gigabit	120 W	Poorten 7–8
PS11602FE	16 Fast Ethernet	2 Gigabit + 1 SFP	200 W	Poorten 13–16
PS12402FE	24 Fast Ethernet	2 Gigabit + 1 SFP	300 W	Poorten 20–24

Vier poorten: compact voor een kleine camera-eilandopstelling

De PS1402E met 4 PoE-poorten, 300m-modus en 65 W budget past bij kleine locaties met een beperkt aantal camera’s. Dit model heeft vier Fast Ethernet PoE-poorten, twee Fast Ethernet-uplinks, VLAN en watchdog. Poort 4 kan tot 60 W leveren.

Deze indeling vraagt om zorgvuldige planning wanneer er een camera met hogere vermogensvraag wordt toegepast: de beschikbare 60 W betreft die specifieke poort, terwijl het totale budget van 65 W voor alle aangesloten PoE-apparaten samen geldt.

Acht poorten: ruimte voor groei met Gigabit-uplinks

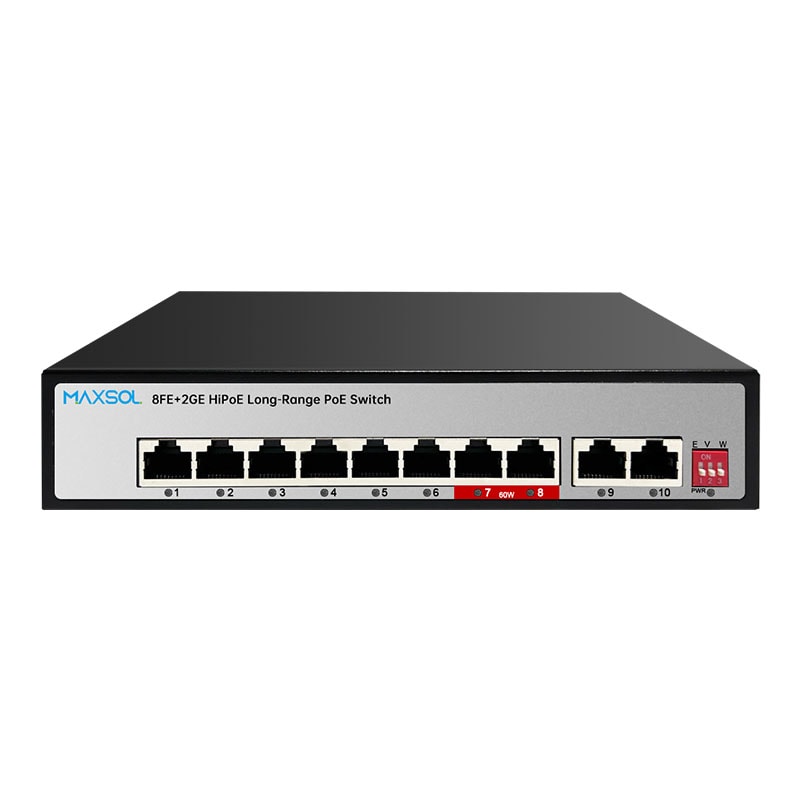

Voor locaties met enkele verspreide camera’s en verwachte uitbreiding biedt de PS1802GE met 8 PoE-poorten en 120 W budget meer aansluitruimte. De acht Fast Ethernet PoE-poorten worden aangevuld met twee Gigabit-uplinks. Poorten 7 en 8 ondersteunen tot 60 W per poort.

Gigabit-uplinks zijn hier relevant omdat de videostromen van meerdere Fast Ethernet-camera’s samenkomen richting recorder of netwerk. Controleer nog steeds of de totale bitrate, inclusief pieken, past bij de verdere netwerkinfrastructuur.

Zestien poorten: voor een groter cameracluster

Wanneer een kast of gebouwdeel meerdere camera’s bedient, combineert de PS11602FE met 16 PoE-poorten, Gigabit- en SFP-uplinks een PoE-budget van 200 W met twee Gigabit-uplinks en één SFP-uplink. De poorten 13 tot en met 16 kunnen elk tot 60 W leveren.

De SFP-uplink kan nuttig zijn in een ontwerp waar de verbinding naar een hoofdverdeelpunt via een geschikte glasvezelverbinding loopt. Bevestig voor het project welk SFP-type, glasvezeltype en uplinkontwerp nodig zijn; die keuzes zijn afzonderlijk van de PoE-poortplanning.

Vierentwintig poorten: centrale voeding voor veel eindpunten

Voor grotere concentraties camera’s is de PS12402FE met 24 PoE-poorten en 300 W budget de optie met de meeste poorten in deze reeks. Hij heeft twee Gigabit-uplinks en één SFP-uplink. Poorten 20 tot en met 24 ondersteunen tot 60 W per poort.

Bij 24 poorten is vermogensverdeling extra belangrijk. Een hoge poortdichtheid betekent niet dat alle poorten tegelijk met hun maximale individuele vermogen gebruikt kunnen worden. Het totaalbudget van 300 W blijft de gezamenlijke grens.

Hi-PoE-poortindeling en vermogensbudgetten

Een Hi-PoE-poort met een hogere beschikbare vermogenslimiet is vooral relevant voor apparaten die meer vragen dan een reguliere vaste camera. Denk daarbij in algemene zin aan bepaalde PTZ-camera’s of camera’s met aanvullende functies. Dat betekent echter niet dat ieder apparaat met een hogere vermogensvraag op iedere willekeurige poort kan worden aangesloten.

Gebruik twee controles naast elkaar:

Poortcontrole: zit het eindapparaat op een poort die het benodigde vermogen ondersteunt?
Budgetcontrole: blijft de som van het maximale verwachte verbruik van alle PoE-apparaten binnen het totale switchbudget?

Een praktische aanpak is om per camera een vermogenslijst te maken met het maximale opgegeven verbruik. Tel deze waarden op en houd ruimte voor inschakelpieken, kabelverliezen en latere uitbreiding. Kies niet op basis van het gemiddelde verbruik in een rustige dagopname.

Voorbeeld van een budgetberekening

Stel dat een ontwerp acht camera’s omvat. Zes camera’s hebben ieder maximaal 9 W nodig en twee camera’s maximaal 25 W. De rekenkundige totale vraag is dan:

6 × 9 W = 54 W
2 × 25 W = 50 W
totale maximale vraag = 104 W

Een budget van 120 W lijkt in dit voorbeeld voldoende op basis van de opgegeven waarden, maar de plaatsing van de twee 25 W-camera’s, de kabelafstand en de beschikbare marge moeten nog steeds worden gecontroleerd. Wordt later een zwaardere camera toegevoegd, dan kan de situatie veranderen.

Gebruik voor het definitieve ontwerp altijd de actuele datasheets van camera, switch, voeding en eventueel aanwezige beveiligingscomponenten. Vermogensgegevens van verschillende merken zijn niet zonder controle onderling uitwisselbaar.

Inbedrijfstellingschecklist

Neem een long-range PoE-verbinding pas definitief in gebruik nadat deze onder reële omstandigheden is gecontroleerd.

Veelgestelde vragen

Werkt 300 meter met iedere IP-camera?

Nee. De camera moet qua voedingsvraag en benodigde bandbreedte passen bij de betreffende long-range verbinding. Ook moeten kabelkwaliteit, aderweerstand, connectoren en omgevingsfactoren geschikt zijn. Test de combinatie altijd op de werkelijke kabellengte en onder maximale belasting.

Kan ik een gewone netwerkkabel van 300 meter gebruiken?

Een koperen kabel van 300 meter kan fysiek worden aangelegd, maar een reguliere Ethernetverbinding is normaal ontworpen voor maximaal 100 meter. Voor een langere PoE-verbinding is een switch met geschikte extend-modus nodig, plus een kabeltraject en eindapparaat die in de praktijk voldoen.

Is meer PoE-budget altijd beter?

Een groter budget biedt meer ruimte voor meerdere of zwaardere apparaten, maar lost geen beperking per poort, kabelverlies of bandbreedte op. De juiste keuze combineert voldoende totaalbudget met een passende poortindeling, voldoende uplinkcapaciteit en geschikte kabels.

Wanneer is glasvezel een betere keuze?

Glasvezel is vaak een sterke optie wanneer de afstand groot is, er veel bandbreedte nodig is, de omgeving elektrisch storingsgevoelig is of er toch lokale voeding beschikbaar is. Voor een camera die uitsluitend via één koperen kabel gevoed moet worden, kan long-range PoE juist praktischer zijn als de technische controles positief uitvallen.

Vergelijk de gekoppelde Maxsol-modellen vervolgens op het benodigde aantal poorten, het maximale cameraverbruik, de langste kabelroute, de omgeving en de vereisten voor uplink en beheer. Zo kiest u een switch op basis van het volledige ontwerp in plaats van alleen de aanduiding 300 meter.
