PoE buiten: checklist voor installateurs en integratoren

Controleer PoE-vermogen, spanningsval, beveiliging, behuizing en uplinks, en leg de test- en opleverresultaten van uw buiteninstallatie vast.

Door Maxsol Team

PoE buiten: checklist voor installateurs en integratoren

Een betrouwbaar outdoor PoE-systeem begint niet bij het aantal switchpoorten, maar bij de volledige energieketen: voedingsbron, omzetting, PoE-belasting, bekabeling, beveiliging, omgeving, uplink en herstelgedrag. Leg deze keten vast voordat u apparatuur selecteert.

Gebruik de onderstaande outdoor PoE-checklist als beslis- en opleverdocument. Controleer niet alleen of het nominale vermogen voldoende is, maar ook wat er gebeurt bij lange kabels, piekbelasting, netuitval, een lege accu, vocht, overspanning en het opnieuw opstarten van alle aangesloten apparaten.

Breng voedingsbronnen, belastingen, converters en interfaces in kaart

Maak eerst een eenvoudig blokschema van het hele systeem. Begin bij de energiebron en eindig bij iedere camera, radio, sensor of andere PoE-belasting. Noteer per verbinding zowel de voedingsspanning als het type data-interface.

Een bruikbaar schema bevat minimaal:

  • netvoeding, PV-panelen, accu of een combinatie daarvan;
  • AC/DC-voedingen, DC/DC-converters en PoE-converters;
  • switches, injectoren en tussenliggende verdeelpunten;
  • aangesloten PoE-apparaten en hun maximale opgenomen vermogen;
  • koper-, glasvezel- en draadloze uplinks;
  • zekeringen, overspanningsbeveiliging en scheiders;
  • aardings- en vereffeningspunten;
  • beheerinterfaces en externe bewaking.

Netgevoed geïntegreerd of solar-georiënteerd DC

Netgevoede en autonome systemen vragen om een andere ontwerpbenadering. Geen van beide is automatisch beter: de juiste keuze hangt af van de beschikbare infrastructuur, gewenste autonomietijd en onderhoudsmogelijkheden.

Ontwerpaspect Netgevoed geïntegreerd systeem Solar-georiënteerd DC-systeem
Primaire bron AC-netvoeding PV en accu, eventueel met alternatieve DC-bron
Belangrijkste dimensionering Aansluitvermogen, PoE-budget en back-up Dagverbruik, piekbelasting, laadvermogen en energieopslag
Omzettingen Vaak AC naar DC en vervolgens PoE DC naar switch- of PoE-spanning
Uitvalscenario Netuitval of defecte voeding Lage accuspanning, beperkt zonaanbod of laadfout
Belangrijkste monitoring Netstatus, UPS, poortstatus en temperatuur PV-, accu-, laad-, poort- en temperatuurstatus
Typische valkuil UPS-capaciteit verwarren met PoE-budget Alleen naar wattpiek van het paneel kijken
Servicevraag Veilige AC-scheiding en UPS-controle Afzonderlijke isolatie van PV, accu en belasting

Een geïntegreerd voorbeeld is de SBOX2802SFG-I outdoor Ethernet-box. Deze is gedocumenteerd met IP65, acht Gigabit PoE-poorten, twee Gigabit SFP-slots, Layer 2-beheer, AC100-240V-ingang en een ingebouwde 240W DC55V UPS-module. Beoordeel daarbij afzonderlijk het beschikbare PoE-vermogen, de aangesloten accucapaciteit en het gewenste gedrag bij netuitval.

Voor een DC- en solar-georiënteerde architectuur documenteert de IOT2802SFG-S industriële solar-PoE-switch acht Gigabit PoE-poorten, twee SFP-poorten, een PoE-budget van 120W, 90W BT-ondersteuning, PV- en accubewaking en een PV- en accu-ingang van DC22-29,2V. Poorten 3 en 4 kunnen volgens de productinformatie voor 24V of 48V PoE worden geconfigureerd.

Deze twee producten vertegenwoordigen verschillende ontwerpbenaderingen. Ze vormen niet automatisch één getest of onderling compatibel systeem. Controleer altijd de actuele datasheets, spanning, polariteit, pinout, PoE-protocol en beveiligingsopbouw.

Voor een bredere architectuurkeuze kan de gids over outdoor PoE-switches, boxen, voeding, glasvezel en accu’s helpen om de systeemlagen van elkaar te scheiden.

Controleer het vermogen per poort, totaalbudget en spanningsverlies

Een switch met voldoende poorten kan alsnog ongeschikt zijn als het totale PoE-budget, het vermogen van één poort of de ingangsstroom onvoldoende is. Werk daarom van de belastingen terug naar de bron.

Bereken per aangesloten apparaat

Leg per eindapparaat vast:

  1. nominale en maximale vermogensopname;
  2. bedrijfsspanning en geaccepteerde PoE-methode;
  3. opstart- of piekvermogen;
  4. kabellengte en kabeldoorsnede;
  5. kritieke bedrijfsmodus, zoals IR-verlichting, verwarming of een bewegende camera;
  6. prioriteit bij beperkte energie.

Gebruik voor de dimensionering niet uitsluitend het gemiddelde verbruik. Een camera kan ’s nachts meer vragen wanneer infraroodverlichting, verwarming of andere functies actief worden. Ook een draadloze bridge kan tijdens opstarten of intensieve transmissie anders reageren dan in rust.

Controleer drie verschillende vermogensgrenzen

Houd deze grenzen apart:

  • Per-poortlimiet: wat één specifieke poort kan leveren.
  • Totaal PoE-budget: wat alle actieve poorten samen mogen gebruiken.
  • Ingangsvermogen: wat voeding, converter, bekabeling, accu en beveiliging gezamenlijk kunnen aanvoeren.

Tel de maximale belastingen op en voeg een ontwerpmarge toe die past bij onzekerheden, toekomstige uitbreiding en omzettingsverliezen. Gebruik daarvoor geen algemene vaste factor zonder te controleren hoe de fabrikant het vermogen specificeert.

Een vermelding van 90W-ondersteuning betekent bijvoorbeeld niet dat iedere poort tegelijkertijd 90W kan leveren. Het totale PoE-budget blijft een afzonderlijke grens.

Neem spanningsverlies over DC-kabels mee

Spanningsverlies is vooral belangrijk tussen:

  • accu en switch;
  • PV-regelaar en accu;
  • centrale voeding en veldkast;
  • DC/DC-converter en PoE-apparatuur;
  • passieve PoE-bron en eindapparaat.

De daling hangt af van stroom, kabellengte, aderdoorsnede, verbindingen en retourpad. Bij gelijk vermogen vraagt een lagere DC-spanning meer stroom, wat doorgaans tot meer kabelverlies en zwaardere eisen aan kabels en beveiliging leidt.

Controleer daarom de spanning onder werkelijke belasting, niet alleen onbelast. Meet op ten minste drie punten:

  • direct bij de bron;
  • aan de ingang van de converter of switch;
  • aan de verste of zwaarst belaste tak.

De keuze tussen 12V, 24V en 48V heeft gevolgen voor stroom, bekabeling en omzetting. De gids 12V versus 24V versus 48V voor solar-bewaking behandelt deze afweging uitgebreider.

Beoordeel converters als afzonderlijke systeemlaag

Een DC-naar-PoE-converter lost alleen het omzettingsvraagstuk op als ingang, uitgang en aangesloten apparatuur werkelijk op elkaar aansluiten. De POE24V DC-naar-PoE-converter accepteert volgens de gedocumenteerde informatie 12-36V DC en biedt een instelbare PoE-uitgang van 12-57V, Gigabit Ethernet en een lcd-spanningsweergave. De gedocumenteerde continue belasting bij omzetting van 12V naar 48V is maximaal 30W.

Uit deze informatie volgt niet dat IEEE PoE-onderhandeling aanwezig is. Controleer vóór aansluiting:

  • of de uitgang actief of passief is;
  • de vereiste uitgangsspanning;
  • polariteit en pinout;
  • maximaal continu vermogen;
  • opstartgedrag van de belasting;
  • beveiliging tegen kortsluiting en ompoling;
  • compatibiliteit van data-doorvoer en bekabeling.

Een passende spanning alleen bewijst dus nog geen compatibiliteit.

Specificeer behuizing, thermiek, vocht en overspanningsbeveiliging

Een outdoor behuizing moet meer doen dan regen buiten houden. Temperatuur, condensatie, zoninstraling, kabelinvoer, interne warmteproductie en onderhoud bepalen samen of de installatie betrouwbaar blijft.

Controleer de fysieke omgeving

Leg voor iedere locatie vast:

  • minimale en maximale omgevingstemperatuur;
  • directe zonbelasting en beschikbare schaduw;
  • blootstelling aan regen, stof, zout, chemicaliën of vandalisme;
  • kans op condensatie;
  • montagepositie en vrije ruimte rondom de kast;
  • kabelrichting en risico op waterinloop;
  • toegankelijkheid voor inspectie en onderhoud.

Een IP-classificatie is relevant, maar beschrijft niet automatisch het volledige thermische of condensatiegedrag. Controleer ook of wartels, ongebruikte invoeren, dekselafdichting en eventuele ventilatievoorzieningen passend zijn uitgevoerd. Eén verkeerd gemonteerde kabelwartel kan de beschermingsstrategie ondermijnen.

Maak een thermische vermogensbalans

Tel de warmtebronnen in de kast op:

  • switch en interne voeding;
  • DC/DC-omzetters;
  • acculader of regelaar;
  • SFP-modules;
  • overspanningsbeveiliging en andere elektronica;
  • accu, indien deze in dezelfde behuizing staat.

Beoordeel vervolgens de situatie bij maximale belasting en hoge buitentemperatuur. Een grotere kast kan thermisch gunstiger zijn, maar voorkomt zonder passend ontwerp geen warmteophoping. Plaats temperatuurgevoelige delen niet direct boven de grootste warmtebron tenzij de fabrikant die opstelling toestaat.

Scheid beveiliging per energietak

Gebruik een selectieve beveiligingsopbouw zodat één kabel- of apparaatfout niet de volledige locatie uitschakelt. Denk aan afzonderlijke bescherming voor:

  • AC-ingang;
  • PV-ingang;
  • accuverbinding;
  • hoofdvoeding van de switch;
  • externe DC-takken;
  • lange koperverbindingen naar buitenapparatuur.

Kies zekeringen, automaten, scheiders en overspanningsbeveiliging op basis van de werkelijke spanning, maximale stroom, kabelcapaciteit en foutstroom van de bron. Vooral een accu kan een andere foutstroom leveren dan een kleine netadapter.

Aarding en potentiaalvereffening

Ontwerp aarding niet als laatste toevoeging. Leg vast hoe metalen kasten, montagedelen, afschermingen en overspanningsbeveiligingen worden verbonden met het bedoelde aardings- of vereffeningssysteem.

Vermijd geïmproviseerde verbindingen tussen beschermingsaarde, DC-min en datakabelafscherming. Of deze punten gekoppeld mogen of moeten worden, hangt af van de apparatuur en installatiearchitectuur. Volg de actuele productdocumentatie en de toepasselijke Nederlandse installatie-eisen; laat werkzaamheden aan netspanning en beschermingsvoorzieningen uitvoeren door een daarvoor bevoegde vakpersoon.

Een buitenlocatie moet niet alleen data doorgeven, maar ook beheerbaar en veilig uitschakelbaar zijn. Ontwerp uplink, monitoring en onderhoud daarom als primaire functies.

Een koperen uplink kan voeding en data eenvoudig combineren, maar vormt ook een elektrisch pad tussen locaties. Glasvezel biedt galvanische scheiding en is vaak aantrekkelijk bij grotere afstanden, verschillende aardpotentialen of blootgestelde trajecten.

Controleer bij een SFP-uplink:

  • vezeltype en aantal vezels;
  • connector- en moduletype;
  • snelheid aan beide zijden;
  • optisch budget;
  • temperatuurbereik van de modules;
  • beschikbaarheid van reservemodules;
  • juiste configuratie van VLAN’s en redundantie.

Voor draadloze uplinks moet u naast signaalsterkte ook kanaalgebruik, zichtlijn, montagestabiliteit, bliksemrisico en afzonderlijke voeding van de radio beoordelen.

Definieer wat op afstand zichtbaar moet zijn

Nuttige bewakingspunten zijn onder meer:

  • online- of linkstatus per poort;
  • PoE-status en eventueel gemeten verbruik;
  • temperatuur;
  • voedings- en accuspanning;
  • PV- of laadstatus;
  • alarmen bij lage spanning;
  • logboeken van herstarts en linkverlies;
  • status van de uplink.

Controleer welke informatie een specifiek model werkelijk beschikbaar maakt en via welke beheerinterface. “Managed” betekent niet automatisch dat alle gewenste energie-, accu- of alarmwaarden worden geregistreerd.

Ontwerp een veilige service-isolatie

Een monteur moet een component kunnen vervangen zonder onverwachte spanning uit een andere bron. Dat is vooral belangrijk bij systemen waarin PV, accu, netvoeding en PoE naast elkaar aanwezig zijn.

Label en documenteer:

  • hoofdschakelaar of AC-scheider;
  • accuzekering en accuschakelaar;
  • PV-scheiding;
  • afzonderlijke DC-takken;
  • PoE-poorten met afwijkende spanning;
  • kabels die vanuit een andere kast worden gevoed;
  • automatisch herstartende apparatuur.

Controleer ook de uitschakelvolgorde. Een solar-installatie kan bijvoorbeeld via de accu actief blijven nadat de PV-ingang is losgekoppeld.

Test op de werkbank: opstarten, fouten en herstel

Voer vóór montage een volledige werkbanktest uit met de daadwerkelijke switch, voeding, converters, SFP-modules en representatieve belastingen. Zo worden spannings-, protocol- en configuratiefouten zichtbaar voordat de apparatuur op hoogte of op een afgelegen locatie is gemonteerd.

Aanbevolen testvolgorde

  1. Visuele controle
    Controleer modelnummers, connectoren, polariteit, poortlabels, zekeringen en kabelafwerking.

  2. Onbelaste voedingstest
    Meet ingang en uitgang voordat eindapparatuur wordt aangesloten.

  3. Test per poort
    Sluit ieder apparaat afzonderlijk aan en controleer data, voeding en beheerstatus.

  4. Test bij volledige belasting
    Activeer alle geplande apparaten en functies tegelijk, inclusief belastende nacht- of verwarmingsmodi waar mogelijk.

  5. Koude start
    Schakel het volledige systeem spanningsloos en start alles gelijktijdig opnieuw op.

  6. Bronuitval
    Onderbreek bij een back-upsysteem de primaire bron en controleer de overgang naar accu of UPS.

  7. Lagespanningstest
    Controleer bij een DC-systeem het gedocumenteerde gedrag wanneer de ingangsspanning daalt. Voorkom daarbij schadelijke ontlading van de gebruikte accu.

  8. Uplinkstoring
    Verwijder de uplink en controleer alarmen, lokale werking en herstel na terugkeer.

  9. Poortfout
    Simuleer alleen binnen veilige grenzen een losgekoppelde of niet-reagerende belasting en controleer of andere poorten actief blijven.

  10. Hersteltest
    Bevestig dat switch, camera’s, radio’s en monitoring zonder handmatige interventie terugkeren, tenzij handmatige actie bewust is vereist.

Veelgemaakte fouten tijdens commissioning

  • alleen onbelaste spanningen meten;
  • gemiddeld verbruik gebruiken in plaats van maximale belasting;
  • aannemen dat alle PoE-aanduidingen onderling uitwisselbaar zijn;
  • een poortspanning wijzigen zonder kabel en eindapparaat te labelen;
  • UPS-vermogen verwarren met beschikbare autonomietijd;
  • geen gelijktijdige herstart van alle apparaten testen;
  • monitoring configureren zonder alarmontvangst te verifiëren;
  • glasvezelmodules pas op locatie voor het eerst aansluiten;
  • instellingen wijzigen zonder configuratieback-up.

Leg commissioningbewijs vast voor de oplevering

Een goede oplevering maakt toekomstig onderhoud sneller en veiliger. Documenteer niet alleen wat is geïnstalleerd, maar ook welke waarden zijn gemeten en welke foutscenario’s zijn getest.

Neem minimaal het volgende op in het opleverdossier:

  • systeem- en kabelschema;
  • lijst met modellen en serienummers;
  • actuele firmware- en configuratieversies;
  • voedingsspanning per bron en relevante meetpunten;
  • gemeten spanning bij normale en maximale belasting;
  • PoE-belasting per poort en totaal;
  • toegewezen IP-adressen, VLAN’s en beheerinstellingen;
  • gebruikte SFP-modules en vezeltype;
  • type en positie van zekeringen, scheiders en overspanningsbeveiliging;
  • aardings- en vereffeningspunten;
  • poortlabels en kabelidentificatie;
  • foto’s van de kast vóór het sluiten;
  • testresultaten voor net-, accu-, uplink- en herstelscenario’s;
  • export of back-up van de configuratie;
  • restpunten en expliciete ontwerpbeperkingen.

Noteer bij iedere meting de bedrijfsconditie. Een accuspanning zonder belasting of een PoE-meting overdag zegt weinig over de zwaarste nachtelijke situatie. Vermeld daarom welke apparaten actief waren en welke functies waren ingeschakeld.

Gebruik tot slot een ondertekende checklist voor de overdracht. Daarin bevestigen installateur en beheerder onder meer waar de installatie kan worden uitgeschakeld, welke poorten een afwijkende voedingsconfiguratie hebben en welke controles periodiek nodig zijn.

Compacte selectiechecklist

Controleer vóór bestelling en installatie:

  • Zijn alle bronnen, omzetters en belastingen in één schema opgenomen?
  • Kloppen spanning, polariteit, pinout en PoE-methode per interface?
  • Is het maximale vermogen per poort voldoende?
  • Past de gelijktijdige belasting binnen het totale PoE-budget?
  • Kan de bron ook de ingangsstroom en omzettingsverliezen leveren?
  • Is spanningsverlies over alle DC- en PoE-trajecten beoordeeld?
  • Zijn net-, PV-, accu- en belastingstakken afzonderlijk beschermd?
  • Past de behuizing bij vocht, condensatie, temperatuur en zonbelasting?
  • Zijn aarding en potentiaalvereffening vooraf ontworpen?
  • Zijn uplinktype, SFP-modules en beheerfuncties gespecificeerd?
  • Kan iedere energiebron veilig worden geïsoleerd voor onderhoud?
  • Zijn koude start, bronuitval, lage spanning en automatisch herstel getest?
  • Zijn meetwaarden, configuraties en beperkingen vastgelegd?

Vergelijk als volgende stap de gekoppelde Maxsol-modellen met uw vereiste poortaantal, maximale belastingen, kabellengtes, voedingsbron, buitenomgeving en beheerbehoefte. Bevestig vóór installatie altijd de actuele datasheets en de compatibiliteit van spanning, polariteit, pinout, protocol en beveiliging.

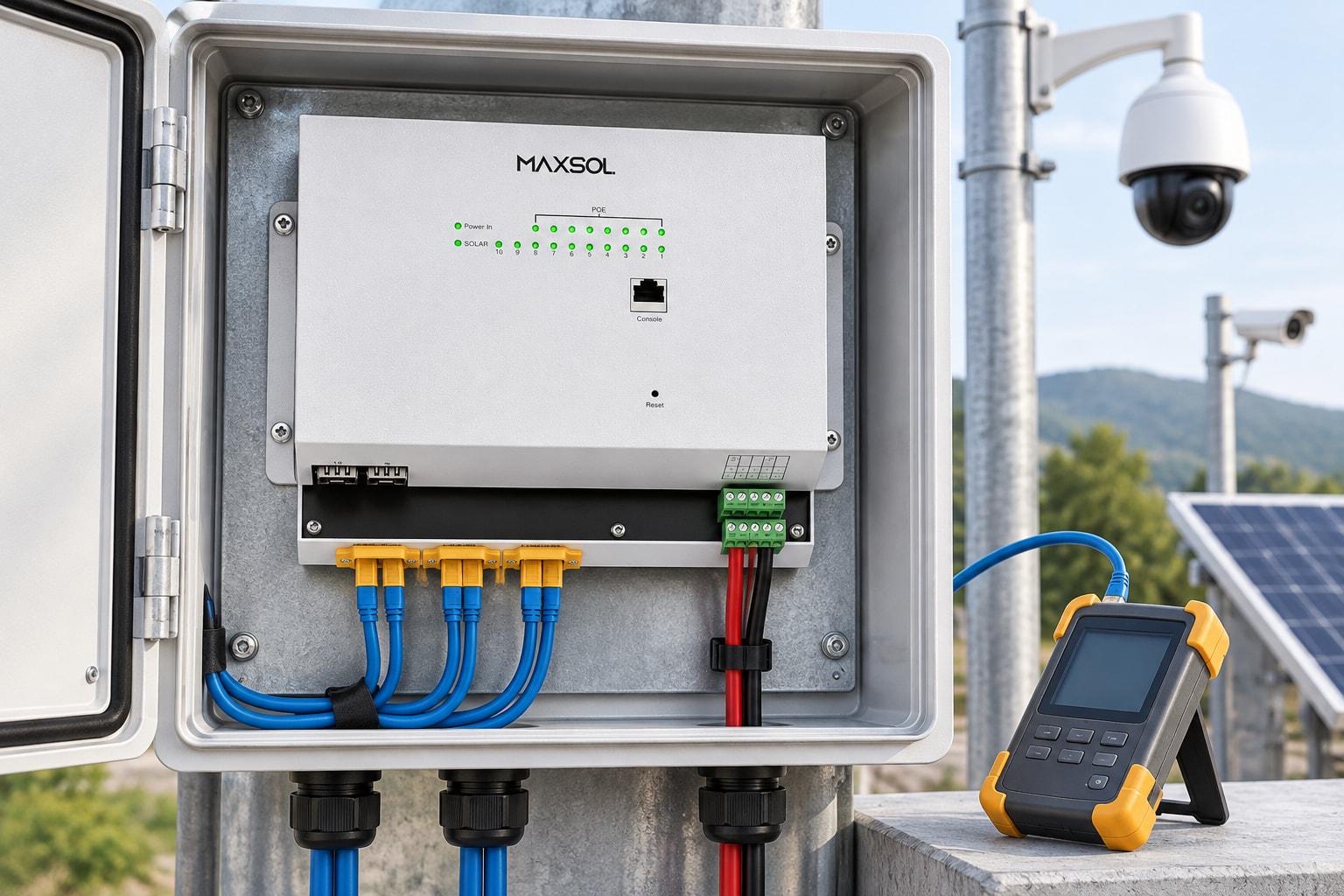

Productweergave van de Maxsol IOT2802SFG-S solar industriële PoE-switch
