SFP-uplink voor CCTV: glasvezelbackhaul kiezen

Een SFP-uplink PoE-switch voor CCTV combineert PoE-aansluitingen voor camera’s met een SFP-poort voor de verbinding naar de hoofdverdeler, serverruimte of volgende netwerkkast. Die uplink is vooral nuttig wanneer de afstand groot is, wanneer koperbekabeling tussen gebouwen onwenselijk is of wanneer een vezeltracé al aanwezig is.

De SFP-poort is echter niet op zichzelf een complete glasvezeloplossing. De gekozen switch, het SFP-transceivermoduul, het type vezel, de connectoren, het aantal vezels en de gewenste afstand moeten samen passen. Begin daarom bij de netwerkarchitectuur en de totale videostroom, niet bij alleen het aantal camerpoorten.

Wat een SFP-uplink doet

SFP staat voor Small Form-factor Pluggable. Een SFP-uplink is een sleuf waarin een verwisselbare transceiver wordt geplaatst. Met een optische SFP-module kan een Ethernet-verbinding via glasvezel lopen. De PoE-switch levert daarbij voeding en netwerkverbinding aan IP-camera’s via koperen Ethernetpoorten, terwijl de SFP-uplink het cameranetwerk doorverbindt met de rest van het netwerk.

In een CCTV-installatie is de gebruikelijke verkeersrichting:

IP-camera’s sturen videodata naar de lokale PoE-switch.
De switch bundelt die datastromen op de uplink.
De uplink brengt de data via koper of glasvezel naar een recorder, VMS-server, core-switch of andere netwerkkast.
Beheer-, tijdsynchronisatie- en eventueel terugkijkverkeer lopen via dezelfde netwerkverbinding terug.

Een SFP-uplink maakt de PoE-poorten dus niet optisch. De camera’s zijn nog steeds aangesloten met koperkabel en ontvangen daarover meestal ook hun voeding. Alleen het traject vanaf de switch naar de centrale netwerklaag kan via vezel worden gerealiseerd.

Wanneer is glasvezel als CCTV-backhaul logisch?

Een fiberuplink is doorgaans een goede ontwerpkeuze wanneer:

een camerakast of gebouw op afstand van de hoofdverdeler staat;
er een verbinding tussen gebouwen nodig is;
een bestaand glasvezeltracé kan worden benut;
de omgeving gevoelig is voor elektrische storingen of aardpotentiaalverschillen;
de uplink meerdere camerastromen moet transporteren;
er een duidelijke scheiding nodig is tussen lokale koperen camerabekabeling en de backbone.

Glasvezel lost niet automatisch elk probleem op. De switch op locatie blijft voeding nodig hebben. Ook blijven PoE-budget, kabeltrajecten naar de camera’s, behuizing, overspanningsbeveiliging en fysieke beveiliging bepalend voor een betrouwbaar systeem.

Koper versus fiberbackhaul

Koper en glasvezel kunnen allebei geschikt zijn als uplink. De juiste keuze hangt af van de afstand, route, storingsrisico, beschikbare infrastructuur en toekomstige uitbreiding.

Aspect	Koperen uplink	Glasvezel via SFP-uplink
Medium	Ethernet over koperkabel	Ethernet over optische vezel
Toepassing	Korte, toegankelijke verbindingen binnen één installatiegebied	Backbone tussen verdelers, gebouwen of afgelegen cameraclusters
Elektrische scheiding	Geen volledige galvanische scheiding via het medium	Het optische vezeltraject zelf geleidt geen elektrische signalen
Te bevestigen punten	Kabelcategorie, kabellengte, connectorafwerking, interferentie	SFP-type, vezeltype, connector, vezelaantal, polariteit en optisch budget
Uitbreiding	Kan beperkt worden door het koperen traject	Kan praktisch zijn als vaste backbone-infrastructuur aanwezig is
Aandachtspunt	Storingen, overspanning en aardingsverschillen kunnen een rol spelen	Modules aan beide uiteinden moeten onderling én met de switch compatibel zijn

Voor een compacte cameragroep in dezelfde technische ruimte is een koperen uplink vaak eenvoudig. Zodra de uplink een gebouwgrens passeert of een afgelegen buitenkast verbindt, verdient glasvezel serieuze aandacht in het ontwerp.

Een veelgemaakte fout is om uitsluitend naar bereik te kijken. Bij CCTV is ook de beschikbare uplinkcapaciteit belangrijk. Een enkel camerabeeld kan relatief weinig verkeer veroorzaken, maar meerdere camera’s, hogere resoluties, hogere framerates en gelijktijdig terugkijken kunnen samen een aanzienlijke datastroom vormen. Bereken daarom de verwachte piekbelasting, inclusief overhead en een realistische groeimarge.

Een SFP-slot is niet hetzelfde als gegarandeerde compatibiliteit

Een fysieke SFP-sleuf betekent alleen dat er een module geplaatst kan worden. Het zegt niet dat elke willekeurige SFP-module, elk vezeltype of elke datasnelheid probleemloos werkt. Controleer vóór bestelling altijd:

de ondersteunde snelheid van de SFP-uplink;
het vereiste of ondersteunde type module;
of de switch specifieke codering of leverancierscompatibiliteit verlangt;
de instellingen voor snelheid en duplex, indien van toepassing;
de compatibiliteit met het apparaat aan het andere uiteinde;
de documentatie van zowel switch als transceivermodule.

Een koper-SFP, singlemode- of multimode-optische module en bidirectionele module hebben elk een andere toepassing. Kies deze dus niet alleen op basis van de vormfactor.

Tel uplinks en plan de topologie

Tel niet alleen de camera’s, maar ook de netwerkknelpunten. Iedere lokale PoE-switch met een eigen cameracluster heeft een pad naar de recorder of het centrale netwerk nodig. Dat pad moet voldoende capaciteit hebben en geen ongewenst single point of failure creëren.

Kies een topologie die past bij het terrein

Voor CCTV komen deze basisopzetten vaak voor:

Stertopologie: elke verdeelkast krijgt een eigen verbinding naar een centrale switch. Dit is overzichtelijk en storingen zijn makkelijker te isoleren.
Gebouw-naar-gebouwverbinding: een lokale PoE-switch voedt camera’s in een tweede gebouw; de verbinding naar de hoofdlocatie loopt via vezel.
Gelaagde topologie: meerdere lokale access-switches sluiten aan op een distributieswitch. Dit helpt bij grotere terreinen, maar vereist bewaking van de uplinkbelasting.
Doorlus- of ketentopologie: switches worden achter elkaar verbonden. Dit kan bekabeling besparen, maar alle achterliggende camera’s zijn afhankelijk van de eerdere schakel in de keten.
Redundante verbinding: er zijn meerdere fysieke paden. Dit heeft alleen nut wanneer de gebruikte switches en configuratie de gewenste redundantie daadwerkelijk ondersteunen.

Twee SFP-uplinks betekenen niet automatisch dat een netwerk redundantie, link aggregation of ringherstel heeft. Controleer expliciet welke functies de switch ondersteunt en hoe de centrale switch is geconfigureerd. Zonder passend ontwerp kunnen twee aangesloten uplinks zelfs een ongewenste netwerklus veroorzaken.

Reken per uplink, niet alleen per switch

Breng voor elke uplink in kaart:

hoeveel camera’s er achter de switch hangen;
de geschatte gemiddelde en maximale bitrate per camera;
welke streams tegelijk naar recorder, werkplekken of externe videoclients gaan;
eventuele audio-, analytics- of managementstromen;
de beschikbare uplinksnelheid;
de toekomstige uitbreidingsruimte.

Een access-switch met Fast Ethernet-poorten kan prima passen bij afzonderlijke camera’s, terwijl een Gigabit-uplink de gebundelde datastroom afvoert. Dat is geen automatische garantie dat elke cameracombinatie past: de totale verkeersbelasting en het gebruikspatroon blijven leidend.

Ook PoE is een aparte berekening. Tel het vermogen op dat alle camera’s op een switch maximaal kunnen vragen en vergelijk dat met het beschikbare PoE-budget. Kijk daarbij niet alleen naar het aantal poorten. PTZ-camera’s, infraroodverlichting, verwarming en andere functies kunnen het gevraagde vermogen beïnvloeden.

Bevestig compatibiliteit van module, vezel en afstand

De belangrijkste keuze bij een SFP-uplink is de combinatie van module en kabelinfrastructuur. Een fout in één onderdeel kan ertoe leiden dat de link niet opkomt, instabiel is of niet de beoogde afstand haalt.

Controleer eerst het vezeltype

Bepaal welk type vezel er daadwerkelijk in het traject ligt of wordt aangelegd:

Multimodevezel: vaak toegepast in kortere interne of campusachtige infrastructuur.
Singlemodevezel: vaak gekozen voor langere verbindingen en vaste backbone-trajecten.
Duplexvezel: gebruikt doorgaans twee vezels: één voor zenden en één voor ontvangen.
Simplex of BiDi-oplossing: gebruikt doorgaans één vezel met complementaire modules aan beide uiteinden.

Sluit een singlemode-module niet zonder controle aan op een multimodetraject, en andersom. Controleer eveneens het type connector op de patchpanelen, de kabel en de module. Veel voorkomende connectoren bestaan, maar de feitelijke uitvoering van uw installatie is altijd leidend.

Controleer de afstand als optische linkberekening

Vraag niet alleen: “Hoeveel kilometer moet de verbinding overbruggen?” De bruikbare verbinding hangt af van het volledige optische pad. Bevestig daarom:

de beoogde kabellengte en eventuele toekomstige routeverlenging;
het vezeltype;
het aantal lassen, patchpanelen en koppelingen;
de demping van het daadwerkelijke traject;
het zend- en ontvangstbereik van beide modules;
een eventuele marge voor veroudering, vervuiling en extra patching;
of modules aan beide kanten dezelfde snelheid gebruiken.

Gebruik de specificaties van de geselecteerde transceivers en de gemeten of gedocumenteerde eigenschappen van het vezeltraject. Neem geen opgegeven moduleafstand over als garantie voor een willekeurige bestaande kabelroute.

Let op polariteit en paarkeuze

Bij duplex glasvezel moeten zenden en ontvangen elkaar kruisen: TX aan de ene zijde moet bij RX aan de andere zijde uitkomen. Een foutieve polariteit is een simpele maar veelvoorkomende oorzaak van een link die niet actief wordt.

Bij BiDi-modules moeten de twee zijden juist als complementair paar worden geselecteerd. Twee identieke BiDi-modules zijn niet automatisch een werkende verbinding. Bevestig golflengtecombinatie, richting en compatibiliteit volgens de documentatie van de moduleleverancier.

Vergelijk de beschikbare switchindelingen

De juiste switchindeling volgt uit het aantal camera’s, de gewenste poortsnelheid, het PoE-budget en het uplinkontwerp. Onderstaande vergelijking beperkt zich tot de bekende productspecificaties; controleer voor een project altijd ook de actuele documentatie, module-ondersteuning en omgevingsvereisten.

Switch	Camera-/PoE-poorten	Uplinks	Bekend PoE-budget	Wanneer nader beoordelen
PS1802SFG	8 Gigabit PoE-poorten	2 Gigabit SFP-uplinks	120 W interne voeding	Kleine tot middelgrote Gigabit-cameragroep met twee SFP-uplinkbehoeften
PS11602FE	16 Fast Ethernet PoE-poorten	2 Gigabit koperuplinks + 1 Gigabit SFP-uplink	200 W	Installatie met meer PoE-poorten en één glasvezelbackhaul
PS12402FE	24 Fast Ethernet PoE-poorten	2 Gigabit koperuplinks + 1 Gigabit SFP-uplink	300 W	Grotere cameragroep waarvoor poortdichtheid en PoE-budget moeten worden afgestemd

De PS1802SFG met 8 Gigabit PoE-poorten en 2 Gigabit SFP-uplinks heeft een interne voeding van 120 W en ondersteunt IEEE 802.3af/at tot 30 W per poort. Daarnaast zijn VLAN, watchdog en Extend mode als functies opgegeven. Controleer per project hoe deze functies moeten worden ingesteld en of het totale vermogen van de aangesloten camera’s binnen het beschikbare budget blijft.

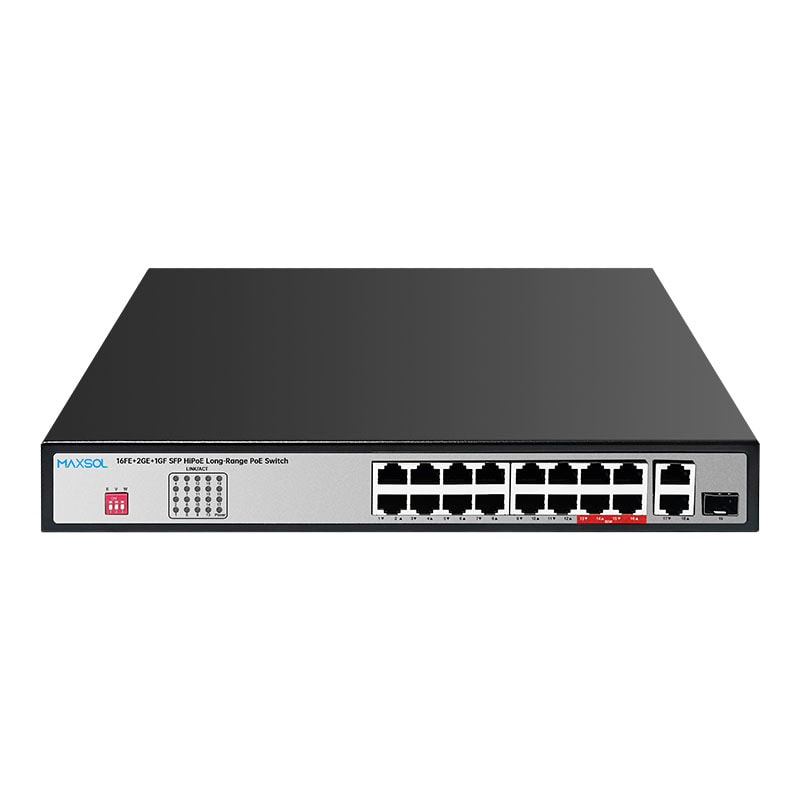

De PS11602FE met 16 Fast Ethernet PoE-poorten, twee Gigabit-koperuplinks en één Gigabit SFP-uplink heeft een PoE-budget van 200 W. Dit type indeling kan passend zijn wanneer veel afzonderlijke camera’s op één switch samenkomen en één fiberbackhaul nodig is. Beoordeel daarbij zowel de totale videostroom op de Gigabit-uplink als het gelijktijdige PoE-verbruik.

De PS12402FE met 24 Fast Ethernet PoE-poorten, twee Gigabit-koperuplinks en één Gigabit SFP-uplink biedt een PoE-budget van 300 W. Bij een switch met 24 camera-aansluitingen is capaciteitsplanning extra belangrijk: het budget is een totaalbudget, geen aanwijzing dat iedere poort tegelijk een willekeurig vermogen kan leveren.

Kies niet uitsluitend op poortenaantal

Een switch met precies genoeg poorten lijkt efficiënt, maar laat weinig ruimte voor uitbreiding, tijdelijke testapparatuur of vervanging. Reservepoorten zijn vooral relevant in verdeelkasten die lastig bereikbaar zijn.

Kijk naast poortenaantal naar:

benodigde poortsnelheid voor camera’s en lokale apparaten;
aantal afzonderlijke uplinkpaden;
type uplink: koper, SFP of een combinatie;
totale PoE-vraag en eventuele pieken;
beheerfuncties die voor segmentatie en storingsanalyse nodig zijn;
fysieke plaatsing, voeding en bescherming van de installatie;
vereisten voor een eventuele redundante topologie.

Checklist voor de aanleg van glasvezel

Gebruik deze checklist voordat u een SFP-uplink voor CCTV in gebruik neemt.

Ontwerp en capaciteit

Teken alle camera’s, lokale switches, recorder/VMS en backboneverbindingen in één schema.
Bereken de verwachte videobelasting per cameracluster en per uplink.
Reserveer capaciteit voor groei, live weergave en beheer.
Bereken per switch het maximale PoE-verbruik van de aangesloten apparatuur.
Leg vast welke verbindingen bedrijfskritisch zijn en of redundantie nodig is.

Switch en SFP-module

Bevestig het aantal en de snelheid van de SFP-uplinks.
Controleer of het geselecteerde SFP-moduletype door de switch wordt ondersteund.
Kies aan beide uiteinden modules met passende snelheid en optische parameters.
Controleer bij BiDi dat de modules een correct complementair paar vormen.
Documenteer moduletypen, serienummers, poortnummers en vezelnummers.

Vezeltraject en montage

Verifieer of het traject singlemode, multimode, duplex of simplex is.
Bevestig connectorsoort, patchkabeltype en benodigde adapters.
Controleer de TX/RX-polariteit van duplexverbindingen.
Houd de door de kabelfabrikant opgegeven minimale buigradius aan.
Bescherm buitenroutes en kastdoorvoeren passend tegen vocht, mechanische belasting en verontreiniging.
Reinig en inspecteer connectoren vóór het aansluiten; stof op een ferrule kan de verbinding verstoren.
Laat het traject waar nodig meten en leg meetresultaten vast.

Ingebruikname en beheer

Test de fysieke link voordat alle camera’s worden opgeleverd.
Controleer de feitelijke uplinksnelheid en linkstatus aan beide zijden.
Test op videoweergave, opname en gelijktijdige belasting.
Controleer VLAN-instellingen en voorkom ongewenste lussen.
Label switchpoorten, patchpanelen, vezels en voedingen duidelijk.
Bewaar een actueel schema voor toekomstig onderhoud en uitbreiding.

Veelgestelde vragen

Heb ik voor elke camera een SFP-module nodig?

Nee. In een standaardontwerp sluit u IP-camera’s met koper aan op de PoE-poorten van een lokale switch. Eén of meer SFP-modules verbinden vervolgens de switch met de backbone. Alleen wanneer een camera zelf een glasvezelinterface heeft, kan de opzet anders zijn.

Kan ik een SFP-uplink gebruiken als tweede internetverbinding?

Een SFP-uplink is in de eerste plaats een Ethernet-uplink. Of deze als redundante verbinding, afzonderlijk WAN-pad of onderdeel van een failoverontwerp kan functioneren, hangt af van de functies en configuratie van alle betrokken netwerkapparatuur. Ga daar niet zonder verificatie van uit.

Is één Gigabit-uplink altijd genoeg voor CCTV?

Niet automatisch. Het antwoord hangt af van het aantal camera’s, codecs, resoluties, framerates, opnamepatroon, live-viewgebruik en toekomstige uitbreiding. Bereken de totale verkeersstroom per uplink en houd rekening met pieken.

Heeft glasvezel invloed op het PoE-budget?

Niet rechtstreeks. De glasvezelverbinding transporteert data naar de backbone; het PoE-budget wordt bepaald door de lokale switchvoeding en het opgenomen vermogen van de aangesloten camera’s. Beide moeten dus afzonderlijk worden gepland.

Een goede SFP-uplinkkeuze begint met een duidelijk camera- en vezelplan. Vergelijk vervolgens de gekoppelde Maxsol-modellen met uw benodigde poortenaantal, videobelasting, vezelafstand, PoE-vraag, plaatsingsomgeving en beheervereisten voordat u een switch en transceivers specificeert.
