Off-grid zonne-energie voor CCTV correct berekenen

Een off-grid zonne-energiesysteem voor CCTV-camera’s dimensioneert u niet op het aantal camera’s, maar op het werkelijk energieverbruik per etmaal. Tel daarom alle continu actieve apparatuur mee, bereken de benodigde Wh per dag, toets die aan de verwachte zonne-opbrengst op uw locatie en kies vervolgens een accu die donkere dagen overbrugt.

Voor Nederlandse locaties is de winter doorgaans de maatgevende periode. Een installatie die op een zonnige zomerdag ruim voldoende lijkt, kan in een korte, bewolkte periode te weinig bijladen. Houd daarom rekening met schaduw, paneeloriëntatie, vervuiling, temperatuur, omzettingsverliezen en eventuele toekomstige uitbreiding.

Inventariseer de volledige belasting op locatie

De camera is zelden de enige verbruiker. Bij autonome cameramasten, toegangswegen, bouwplaatsen, agrarische percelen en tijdelijke terreinen wordt de energievraag vaak onderschat doordat netwerkapparatuur en spanningsomzetting niet worden meegenomen.

Maak eerst een lijst van alles wat door het zonne-energiesysteem wordt gevoed:

CCTV-camera’s, inclusief IR-verlichting, varifocale motoren en eventuele verwarming;
PoE-switches, PoE-injectoren of DC-naar-PoE-converters;
draadloze CPE-bridges, access points, routers en 4G/5G-routers;
netwerkvideorecorders, edge-recorders of lokale opslag, als die in dezelfde kast staan;
alarmapparatuur, relais, deursloten, verlichting of sensoren;
ventilatie, verwarming of koeling in een buitenkast;
omvormers, DC/DC-converters en eigen verbruik van laadregelaars.

Noteer bij ieder onderdeel het gemiddelde vermogen in watt, de bedrijfstijd per dag en het maximale vermogen. Het gemiddelde vermogen is nodig voor de dagelijkse energiebalans; het piekvermogen is nodig om kabels, beveiligingen, omzetters en uitgangen te controleren.

Let op de nachtbelasting van camera’s

De waarde op het etiket of in een datasheet kan een maximaal vermogen zijn. In werkelijkheid varieert het verbruik. Een camera kan overdag weinig gebruiken en ’s nachts meer vermogen vragen zodra IR-leds inschakelen. PTZ-camera’s trekken daarnaast kortstondig meer tijdens beweging. Verwarmingselementen in camera’s of kasten kunnen de energievraag bij lage temperaturen sterk verhogen.

Gebruik daarom waar mogelijk metingen van een vergelijkbare installatie. Is dat niet mogelijk, reken dan met een onderbouwd dag- en nachtscenario. Neem voor een kritische beveiligingslocatie niet alleen het gunstigste gemiddelde als uitgangspunt.

Controleer de spanningsketen, niet alleen het wattage

Een systeem met een 12,8V-accu levert niet automatisch de juiste voeding voor elk apparaat. Veel netwerkcamera’s werken via PoE, terwijl de PoE-zijde vaak een andere spanning vereist dan de accu. Bepaal daarom vooraf:

de ingangsspanning van iedere camera en elk netwerkapparaat;
of de camera direct op DC werkt of via PoE wordt gevoed;
welk type PoE nodig is, inclusief vermogen per poort;
welk rendement de DC/DC-converter of PoE-injector heeft;
of alle benodigde uitgangen, connectoren en zekeringen beschikbaar zijn.

Een adapter of converter die buiten de berekening blijft, veroorzaakt niet alleen energieverlies maar kan ook een onvoldoende spanningsmarge opleveren. Bij de keuze van een off-grid zonnepaneelsysteem voor camerabewaking zijn elektrische compatibiliteit en energiecapaciteit dus twee afzonderlijke controles.

Zet het vermogen om in dagelijks energieverbruik

Energieverbruik drukt u uit in wattuur (Wh). De basisformule is eenvoudig:

Dagelijks energieverbruik (Wh) = vermogen (W) × gebruiksduur (uur per dag)

Voor apparatuur die 24 uur per dag actief is, vermenigvuldigt u het gemiddelde vermogen met 24.

Apparatuur in een rekenvoorbeeld	Gemiddeld vermogen	Draaitijd	Dagelijks verbruik
Eén vaste IP-camera	4 W	24 uur	96 Wh
Draadloze netwerkverbinding	2 W	24 uur	48 Wh
Totaal aangesloten belasting	—	—	144 Wh
Ontwerpmarge van 15%	—	—	22 Wh
Benodigde energie per dag	—	—	circa 166 Wh

Dit voorbeeld is uitsluitend een rekenmethode. Een camera met krachtige IR, een PTZ-model, een PoE-switch met meerdere poorten of een kastverwarming kan een aanzienlijk hogere energievraag hebben. Gebruik daarom altijd de waarden van uw eigen componenten.

Voeg een realistische ontwerpmarge toe

Een marge van bijvoorbeeld 10 tot 25% kan ruimte bieden voor meetonnauwkeurigheden, kabelverliezen, veroudering en kleine uitbreidingen. De juiste marge hangt af van de kritikaliteit van de locatie en van hoe goed de belasting bekend is.

Neem ook belastingen mee die maar een deel van de dag actief zijn. Een 30W verwarming die gemiddeld vier uur per dag draait, verbruikt bijvoorbeeld:

30 W × 4 uur = 120 Wh per dag

Dat is bijna evenveel als de volledige basisbelasting in het bovenstaande voorbeeld. Juist seizoensgebonden verbruikers verdienen daarom extra aandacht.

Reken met de belasting aan de accuzijde

Als een camera via een converter wordt gevoed, is de opgenomen energie uit de accu hoger dan het energieverbruik van de camera zelf. Bij een apparaat dat 100 Wh per dag nodig heeft en een omzetter met een rendement van 90% geldt als indicatieve berekening:

100 Wh ÷ 0,90 = 111 Wh uit de accu

Pas dezelfde benadering toe op PoE-injectoren, omvormers en andere omzettingen. Gebruik de werkelijk opgegeven rendementen wanneer die beschikbaar zijn; ga niet zonder meer uit van een ideaal rendement.

Houd rekening met zonne-opbrengst en verliezen

De volgende vraag is of het paneel in een gemiddelde dag genoeg energie kan produceren om de dagelijkse belasting te dekken én de accu weer op te laden. Een praktische formule luidt:

Zonne-energie per dag = paneelvermogen (W) × equivalente zonuren × systeemefficiëntie

De equivalente zonuren zijn geen uren daglicht, maar een manier om de beschikbare zoninstraling naar volle-zonuren om te rekenen. Voor een Nederlandse off-grid CCTV-installatie is vooral de opbrengst in herfst en winter relevant. Die varieert sterk per maand, locatie, oriëntatie, hellingshoek en beschaduwing.

De systeemefficiëntie omvat onder meer:

laad- en ontlaadverliezen van de accu;
verliezen in bekabeling, zekeringen en connectoren;
conversieverlies in DC/DC-converters of PoE-voeding;
temperatuurinvloed op accu en paneel;
vuil, sneeuw, condens en blad op het paneel;
afwijkingen door niet-ideale paneeloriëntatie;
begrenzing of eigen verbruik van aangesloten apparatuur.

Gebruik voor een eerste ontwerp een conservatieve systeemefficiëntie, maar vervang die door locatie- en componentgegevens zodra die bekend zijn. Een rekenmodel is alleen betrouwbaar als de aannames zichtbaar zijn.

Ontwerp op de zwakste relevante periode

Een paneel kan in de zomer ruim meer produceren dan de belasting vraagt, maar dat compenseert niet automatisch een tekort in een reeks donkere winterdagen. Ontwerp daarom voor de maand of periode waarin camerabewaking beschikbaar moet blijven en waarin de zonne-opbrengst het laagst is.

Controleer op locatie ook:

schaduw van bomen, gebouwen, masten en aangroei;
schaduw die alleen vroeg of laat op de dag optreedt;
een vrij zicht naar het zuiden waar dat technisch mogelijk is;
een hellingshoek die past bij de gewenste seizoensopbrengst;
bereikbaarheid voor inspectie en reiniging;
vandalismebestendige montage en voldoende kabelbescherming.

Zelfs gedeeltelijke schaduw kan de bruikbare opbrengst duidelijk reduceren. Maak bij kritische locaties een schaduwinventarisatie voor alle seizoenen, niet alleen op de dag van installatie.

Productie en opslag zijn verschillende vragen

Een grotere accu helpt tegen een aantal donkere dagen, maar lost een structureel tekort aan zonneproductie niet op. Andersom laadt een groter paneel een te kleine accu niet automatisch bruikbaar op als de opslag niet voldoende is voor de nachtbelasting.

Een goed ontwerp controleert altijd beide voorwaarden:

dagelijkse zonne-opbrengst moet de dagelijkse energievraag onder ontwerpcondities kunnen aanvullen;
bruikbare accureserve moet de gekozen autonomie bij onvoldoende zon kunnen dragen.

Kies de juiste accureserve voor autonomie

Autonomie is het aantal dagen dat de installatie zonder betekenisvolle zonne-instraling moet kunnen werken. Voor CCTV is één zonnige dag geen betrouwbare veiligheidsmarge: ook na een dag met beperkte opbrengst moet de bewaking blijven functioneren.

Bereken de benodigde nominale accucapaciteit als volgt:

Benodigde accucapaciteit (Wh) = dagelijkse energiebehoefte (Wh) × autonomiedagen ÷ toegestane ontlaaddiepte

Daarna moet u nog rekening houden met verliezen en met de capaciteit die onder de werkelijke temperatuur beschikbaar is. Gebruik dus niet de volledige nominale Wh-waarde als gegarandeerd bruikbare energie.

Stel dat de belasting inclusief marge 166 Wh per dag bedraagt en u twee dagen autonomie nastreeft. De belasting over twee dagen is dan:

166 Wh × 2 = 332 Wh

Welke nominale accucapaciteit daarvoor nodig is, hangt af van de toegestane ontlaaddiepte, temperatuur, beveiligingsinstellingen en verliezen. Een systeem van 384Wh is in dit voorbeeld dus niet zonder meer gelijk aan twee dagen gegarandeerde autonomie.

Kies autonomie op basis van risico

Een geschikte autonomiedoelstelling hangt af van de toepassing:

laag risico of goed bereikbare locatie: een beperkte reserve kan passend zijn wanneer onderhoud snel mogelijk is;
tijdelijke locatie of bouwplaats: plan voor wisselende belasting, schaduw en veranderende omstandigheden;
afgelegen terrein: kies ruimere reserve, omdat inspectie en herstel langer kunnen duren;
kritische beveiliging: beoordeel aanvullende voeding, redundantie, opnamebeleid en alarmmelding bij lage accuspanning.

Meer autonomie vraagt niet alleen een grotere accu. Controleer ook of het paneel de accu na een slechte periode binnen een redelijke tijd weer kan opladen. Anders blijft het systeem in een energietekort hangen.

Houd ruimte voor uitbreiding

Reserveer energie voor een extra camera, zwaardere IR-belasting, een tweede radioverbinding of een switch met meer PoE-poorten. Bij uitbreiding verandert ook het maximale vermogen. Een systeem kan voldoende Wh-capaciteit hebben, maar toch tekortschieten in uitgangsstroom, PoE-budget of aantal uitgangen.

Documenteer daarom naast Wh per dag ook:

maximaal gelijktijdig vermogen;
spanning en stroom per uitgang;
aantal vereiste DC- en PoE-aansluitingen;
kabelafstanden en spanningsval;
gewenste capaciteit voor toekomstige apparatuur.

Vergelijk de goedgekeurde kits van 192Wh tot 1280Wh

De onderstaande systemen zijn capaciteitsvoorbeelden voor uw berekening, geen runtimebelofte. De werkelijke gebruiksduur wordt bepaald door belasting, zoninstraling, omzettingsverliezen, temperatuur en omstandigheden op locatie.

Systeem	Gedocumenteerde configuratie	Nominale accucapaciteit	Waar u het tegen moet toetsen
CS3015	30W monokristallijn paneel, MPPT-controller, 12,8V 15Ah LiFePO4-accu en drie DC12V-uitgangen	192Wh	Kleine DC-belasting, vereiste 12V-aansluitingen, reserve en lokale opbrengst
CS6030	60W paneel en 12,8V 30Ah LiFePO4-accu	384Wh	Dagverbruik, autonome reserve, spanningsconversie en paneelopbrengst
CS12060	120W paneel en 12,8V 60Ah LiFePO4-accu	768Wh	Zwaardere of uitgebreidere belasting, herstel na donkere dagen en installatiebelasting
CS200100	200W systeemconfiguratie en 12,8V 100Ah LiFePO4-accu	1280Wh	Hogere energiebehoefte, gewenste autonomie en ruimte voor groei

Voor een kleine 12V-belasting kunt u de CS3015 met 30W paneel en 192Wh LiFePO4-accu als vertrekpunt voor een capaciteitstoets gebruiken. De drie gedocumenteerde DC12V-uitgangen zijn relevant wanneer de aangesloten apparatuur daadwerkelijk op 12V DC werkt. Controleer alsnog de benodigde stroom per uitgang, connectoren en beveiliging.

De CS6030 met 60W paneel en 384Wh LiFePO4-accu biedt een grotere nominale energievoorraad. Vergelijk die voorraad niet direct met alleen de camera-Wh: neem de energie van radio, PoE-voeding en eventuele converter mee in dezelfde dagbalans.

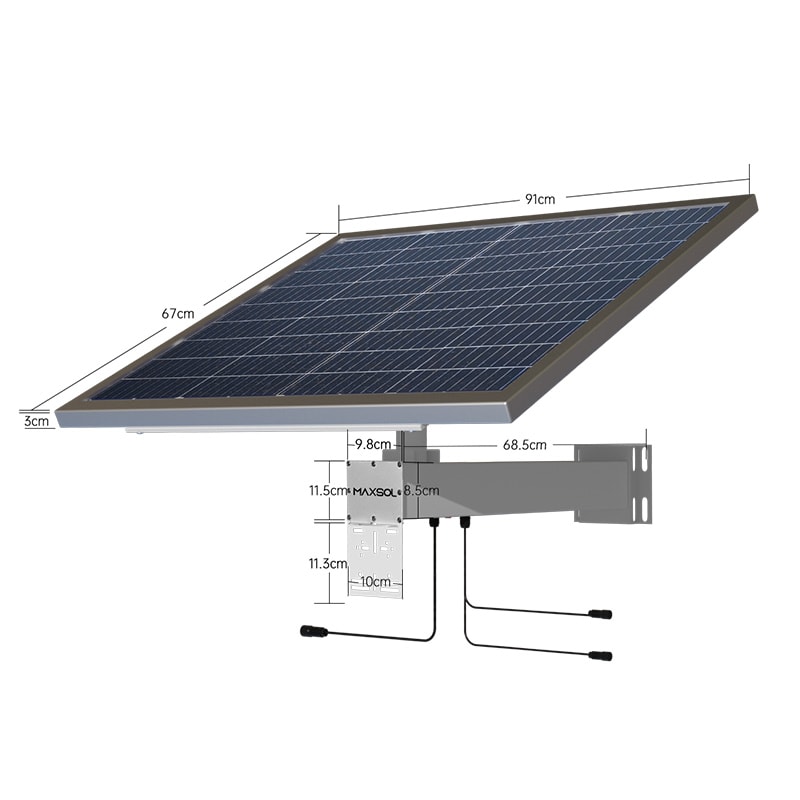

Bij een hogere dagelijkse vraag of een ruimere accureserve kan de CS12060 met 120W paneel en 768Wh LiFePO4-accu in de vergelijking worden opgenomen. Controleer daarbij afzonderlijk of de verwachte paneelopbrengst de werkelijke vraag in de minst gunstige gebruiksperiode voldoende ondersteunt.

Voor grotere energiebehoeften of meer gewenste reserve biedt de CS200100 met 200W systeemconfiguratie en 1280Wh accu een hogere nominale accucapaciteit. Ook hier geldt dat een grotere Wh-waarde geen vervanging is voor een berekening van de lokale zonopbrengst, spanningsketen en piekbelasting.

Gebruik nominale Wh niet als directe gebruiksduur

U kunt een theoretische bovengrens berekenen door de nominale accucapaciteit door de belasting per dag te delen. Dat is echter geen installatieresultaat. De daadwerkelijk beschikbare energie hangt onder andere af van de ingestelde accubescherming, temperatuur, kabelverlies, veroudering en de efficiëntie van conversie.

Gebruik deze deling alleen als eerste vergelijking tussen opties. Baseer een aankoopbeslissing op de volledige energiebalans en de technische aansluitgegevens van de beoogde apparatuur.

Valideer het ontwerp vóór aankoop

Controleer de berekening met een korte ontwerpcontrole voordat u een off-grid zonne-energiesysteem voor camerabewaking specificeert.

Meet of verifieer het verbruik. Vraag het gemiddelde, maximale en nachtelijke vermogen van camera’s, radiosystemen en switches op.
Tel alle 24/7-belastingen op. Vergeet converters, injectoren, recorders en kastcomponenten niet.
Bereken Wh per etmaal. Voeg een zichtbare ontwerp- en uitbreidingsmarge toe.
Gebruik lokale zonnegegevens. Reken met de relevante winterperiode, werkelijke oriëntatie en aanwezige schaduw.
Bereken autonomie. Toets de nominale accucapaciteit aan de gewenste dagen zonder voldoende zon, met gereserveerde marge.
Controleer piekvermogen. Beoordeel opstartstromen, IR-inschakeling, PTZ-bewegingen en gelijktijdige PoE-belasting.
Controleer de elektrische koppeling. Bevestig ingangsspanningen, PoE-vereisten, uitgangen, kabeldiameters, connectoren en zekeringen.
Beoordeel de omgeving. Let op montage, temperatuur, vocht, ventilatie, onderhoudstoegang en fysieke beveiliging.
Plan monitoring en onderhoud. Een waarschuwing bij lage accuspanning en periodieke controle van paneel en bekabeling helpen uitval vroeg te signaleren.

Veelgemaakte fouten bij autonome CCTV-voeding

De meest voorkomende fout is rekenen met alleen het piekvermogen óf alleen het vermogen van de camera. Voor een betrouwbare opzet zijn juist het gemiddelde etmaalverbruik, de nachtelijke belasting en de winteropbrengst bepalend.

Andere veelgemaakte fouten zijn:

daglicht verwarren met bruikbare zonne-energie;
kabel- en omzettingsverliezen negeren;
een paneel plaatsen waar seizoensschaduw optreedt;
nominale Wh gelijkstellen aan volledig bruikbare accucapaciteit;
alleen opslag vergroten zonder de laadbalans te verbeteren;
PoE-vermogen, uitgangsspanning en connectoren pas na aankoop controleren;
toekomstige camera’s of radios niet in de energiebalans opnemen.

Veelgestelde vragen

Hoeveel watt zonnepaneel heb ik nodig voor een CCTV-camera?

Dat hangt af van het gemiddelde verbruik per etmaal, de locatie, het seizoen, paneeloriëntatie, schaduw en systeemverliezen. Bereken eerst de benodigde Wh per dag. Deel die vervolgens door de verwachte equivalente zonuren en een conservatieve systeemefficiëntie. Controleer de uitkomst voor de minst gunstige periode waarin de camera moet blijven draaien.

Is een 12V zonne-energiesysteem geschikt voor PoE-camera’s?

Niet rechtstreeks zonder controle. Een 12V-accusysteem kan een geschikte converter of PoE-voeding nodig hebben om de vereiste PoE-spanning en het benodigde vermogen te leveren. Neem de verliezen van die omzetting op in de energieberekening en controleer de compatibiliteit van spanning, PoE-type, poortvermogen en connectoren.

Hoeveel dagen accureserve is verstandig?

Dat is afhankelijk van de kritikaliteit en bereikbaarheid van de locatie. Kies de reserve op basis van de verwachte donkere perioden, herstelmogelijkheden, seizoensschaduw en gevolgen van uitval. Toets daarna of het paneel de accu na die periode ook weer voldoende kan laden.

Vergelijk tot slot de Maxsol-modellen met uw poortbehoefte, werkelijke belasting, kabelafstand, voedingsspanning, omgeving en gewenste beheermogelijkheden. De capaciteit in Wh is een belangrijk startpunt, maar de complete energiebalans bepaalt of de gekozen configuratie bij uw CCTV-locatie past.
