CCTV op zonne-energie op bouwplaatsen: verplaatsing

Een solar-CCTV-systeem voor een bouwplaats moet niet alleen autonoom kunnen functioneren, maar ook eenvoudig kunnen meeverhuizen met de bouwfasen. Ontwerp daarom rond het werkelijke 24-uursverbruik, veranderende schaduw, een verplaatsbare montage, diefstalrisico en een backhaul die op de volgende camerapositie nog bruikbaar is.

Behandel elke verplaatsing als een nieuwe installatie. Controleer opnieuw de zonne-instraling, bekabeling, voedingsspanning, radioverbinding, cameradekking en mechanische bevestiging. Alleen het verplaatsen van mast, paneel en kast zonder herinbedrijfstelling kan leiden tot uitval die pas tijdens de volgende nacht of bewolkte periode zichtbaar wordt.

Breng de tijdelijke bewakingsbehoeften in kaart

Begin niet met een paneel- of accumaat, maar met wat er per bouwfase bewaakt moet worden. Een camera die vandaag een toegangspoort overziet, kan enkele weken later nodig zijn bij een materiaalopslag, tijdelijke parkeerplaats of nieuw aangelegde bouwweg. Elke positie stelt andere eisen aan beeldhoek, verlichting, voeding en dataverbinding.

Leg minimaal het volgende vast:

welke zones en gebeurtenissen zichtbaar moeten zijn;
hoeveel camera’s per tijdelijke opstelplaats nodig zijn;
of opname lokaal, centraal of via een externe verbinding plaatsvindt;
welke apparatuur continu actief blijft;
welke functies alleen ’s nachts of bij detectie inschakelen;
hoe vaak de installatie waarschijnlijk wordt verplaatst;
welke toekomstige bouwwerken het paneel of de radioverbinding kunnen blokkeren;
wie bevoegd is om de installatie te verplaatsen en opnieuw in bedrijf te stellen;
hoe mast, kast, paneel, accu en bekabeling tegen diefstal en manipulatie worden beschermd.

Maak vervolgens een eenvoudig faseplan. Noteer per fase de geplande camerapositie, het doel van de bewaking, de verwachte gebruiksduur, de mogelijke paneelpositie en de beschikbare backhaul. Daarmee wordt vroeg zichtbaar of één modulaire installatie alle fasen kan volgen of dat verschillende montage- en verbindingsopties nodig zijn.

Ontwerp rond de minst gunstige positie

De eerste locatie is vaak niet de moeilijkste. Een open terrein kan later worden omringd door steigers, containers, kranen of nieuwe bouwdelen. Ook een bruikbare zichtlijn naar een kantoor, woning of netwerkpunt kan verdwijnen.

Beoordeel daarom niet alleen de startsituatie. Kijk vooruit naar de positie met:

de meeste structurele schaduw;
de langste kabelroute;
de hoogste nachtbelasting;
de grootste afstand tot de backhaul;
de grootste kans op aanrijding of diefstal;
de lastigste bereikbaarheid voor onderhoud.

Als die positie niet met dezelfde configuratie kan worden bediend, moet het ontwerp vooraf ruimte bieden voor een ander paneel, een aangepaste energiebegroting, een andere radiopositie of tijdelijke mobiele connectiviteit.

Begroot camera-, radio- en nachtverbruik

De juiste dimensionering begint met energie per etmaal, niet alleen met het wattage op het cameralabel. Neem camera’s, infraroodverlichting, radio’s, converters, switches, controllers en eventuele lokale opslag afzonderlijk op in de energiebegroting.

Gebruik als basis:

Dagenergie in Wh = vermogen in W × bedrijfsduur in uren

Voor apparatuur met verschillende dag- en nachtstanden worden die perioden afzonderlijk berekend. Houd ook rekening met inschakelpieken, PoE-conversie, kabelverliezen en functies zoals infrarood, verwarming, motorische beweging of intensievere draadloze transmissie. Controleer deze waarden in de actuele documentatie van de gekozen apparatuur.

Hypothetisch rekenvoorbeeld

Onderstaande waarden zijn uitsluitend hypothetische ontwerpaannames. Ze zijn geen gemeten prestaties van een camera, energiesysteem of complete Maxsol-configuratie.

Belastingsdeel	Hypothetische aanname	Bedrijfsduur	Berekende dagenergie
Camera overdag	7 W	12 uur	84 Wh
Camera met nachtfuncties	13 W	12 uur	156 Wh
Draadloze CPE op volle belasting	6,5 W	24 uur	156 Wh
Controller en overige elektronica	2 W	24 uur	48 Wh
Subtotaal			444 Wh per etmaal

Dit subtotaal bevat nog geen ontwerpreserve, conversieverliezen, temperatuurinvloed, kabelverlies of energie voor herstel na een periode met weinig opbrengst. Ook is de vereenvoudigde verdeling van twaalf uur dag en twaalf uur nacht niet representatief voor elk seizoen. Gebruik voor een werkelijk ontwerp de toepasselijke bedrijfsuren en locatiegebonden instralingsgegevens.

Nominale accu-inhoud is geen gegarandeerde autonomie

Het Maxsol CS12060 120W/60Ah-zonne-energiesysteem documenteert een monokristallijn paneel van 120 W, een 12,8 V 60 Ah LiFePO4-accu met een nominale inhoud van 768 Wh, een MPPT-controller en drie DC12V-uitgangen. RS485 is optioneel.

De nominale 768 Wh mag niet rechtstreeks als volledig leverbare energie worden gebruikt. Werkelijk bruikbare energie hangt onder meer af van controllerinstellingen, ontlaadgrenzen, conversie, kabels, temperatuur en de toestand van de installatie. Aan deze nominale waarde kan daarom geen universele autonomie of 24/7-garantie worden ontleend.

Controleer bovendien in het actuele datablad en de geleverde configuratie:

de toegestane PV-spanning, PV-stroom en het PV-vermogen van de controller;
de laadtemperaturen van de accu;
de aanwezige en ingestelde beveiligingen;
de spanning en stroom die iedere uitgang kan leveren;
de vereiste reserve voor perioden met onvoldoende zonne-opbrengst.

Controleer de volledige PoE-keten

Wanneer een DC-accu een PoE-camera moet voeden, moeten ingangsspanning, uitgangsspanning, polariteit, aderbezetting en PoE-protocol op elkaar aansluiten. Alleen een passende connector of een vermelding van “PoE” is niet voldoende.

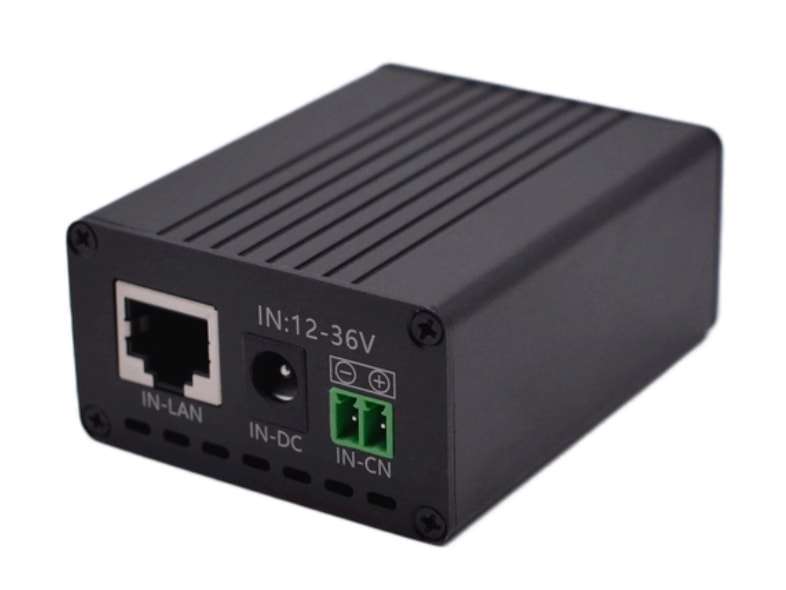

De Maxsol POE24V DC-naar-PoE-converter accepteert 12–36 V DC en biedt een instelbare PoE-uitgang van 12–57 V, Gigabit Ethernet en een LCD-spanningsdisplay. Voor conversie van 12 V naar 48 V is een continue belasting van maximaal 30 W gedocumenteerd. De opgegeven conversie-efficiëntie tot 94% is een maximum en mag niet als gegarandeerde ontwerpwaarde worden gebruikt.

Op basis van de beschikbare gegevens staat IEEE-detectie of automatische onderhandeling met het aangesloten apparaat niet vast. Verifieer daarom vóór aansluiting de vereiste spanning, polariteit, pinout, het protocol en het maximale opgenomen vermogen van de camera. Het energiesysteem en de converter zijn selectievoorbeelden, geen bewezen compatibele bundel.

Kies connectiviteit die met de bouwplaats mee verandert

De backhaul moet niet alleen op de huidige mastpositie werken. Beoordeel ook waar de camera in latere bouwfasen komt te staan en welke obstakels dan tussen camera en netwerk verschijnen.

Voor tijdelijke bouwplaatsen zijn mobiele en draadloze point-to-pointverbindingen de meest voor de hand liggende opties. Ze hebben verschillende operationele risico’s.

Aspect	Mobiele verbinding	Draadloze point-to-pointverbinding
Inbedrijfstelling	Kan zelfstandig vanaf de camerapositie werken wanneer netwerkdekking beschikbaar is	Vereist een tweede, verbonden eindpunt en correcte uitlijning
Afhankelijkheid	Mobiele dekking, databundel, routerconfiguratie en adressering	Zichtlijn, interferentie, antennepositie en beschikbaar lokaal netwerk
Verplaatsing	Vaak praktisch wanneer de nieuwe positie opnieuw voldoende dekking heeft	Opnieuw uitrichten en zichtlijn controleren na iedere verplaatsing
Veranderende bouwdelen	Constructies kunnen het mobiele signaal beïnvloeden	Nieuwe vloeren, staal, steigers en kranen kunnen de radiolijn blokkeren
Beheer	Controleer SIM, datagebruik, externe toegang en herstartmogelijkheden	Controleer beide radio-einden, kanalen, linkkwaliteit en netwerkconfiguratie
Belangrijkste beperking	Dekking of dataconfiguratie kan per positie verschillen	Nominale afstand zegt weinig zonder vrije zichtlijn en een storingsarme radio-omgeving

Een mobiele verbinding is vooral praktisch wanneer het terrein nog geen bruikbaar netwerkpunt heeft of wanneer de camerapositie vaak verandert. Controleer wel op iedere geplande positie de daadwerkelijke dekking en de vereiste netwerkfuncties. Ga niet automatisch uit van publieke bereikbaarheid, vaste adressering of onbeperkt dataverkeer.

Een draadloze bridge kan passend zijn wanneer er een vast netwerkpunt in of naast het projectgebied beschikbaar is. De Maxsol CPE295 5,8GHz draadloze CPE documenteert 5,8GHz-werking, een 2×2 14dBi directionele MIMO-antenne, één Gigabit LAN-poort, ondersteuning voor IEEE 802.3af/at of 9–48 V DC-voeding en een verbruik van 6,5 W bij volle belasting.

Productnamen, afstandslabels en draadloze snelheidsaanduidingen garanderen echter geen haalbare afstand of applicatiedoorvoer. Controleer vrije zichtlijn, Fresnelzone, uitlijning, interferentie, benodigde capaciteit en toepasselijke lokale radioregels. Houd tevens rekening met het extra energieverbruik van beide radio-einden en eventuele netwerkapparatuur.

Laat de verbindingsmethode per fase wisselen

Eén backhaul hoeft niet noodzakelijk voor alle fasen de beste keuze te zijn. Een project kan bijvoorbeeld starten met mobiele connectiviteit en later overstappen op een draadloze bridge zodra een vast gebouwdeel en netwerk beschikbaar zijn. Andersom kan een radioverbinding aan het einde van de bouw verdwijnen doordat de zichtlijn wordt geblokkeerd.

Leg daarom per fase vast:

waar het netwerk-eindpunt zich bevindt;
welke obstakels op dat moment aanwezig zijn;
welke voedingsbron de communicatieapparatuur gebruikt;
welke IP-configuratie en toegangsrechten nodig zijn;
welke configuratiewijzigingen bij de verhuizing moeten worden uitgevoerd.

Controleer bij een hybride of redundante opzet expliciet of router, camera en beheersoftware de gewenste omschakeling ondersteunen. Veronderstel geen automatische failover zonder deze functie te testen.

Plan modulaire montage en beveiligde behuizingen

Een tijdelijke installatie moet demontabel zijn zonder dat zij eenvoudig te saboteren of te stelen is. Gebruik een modulaire opbouw waarin mast, paneel, camera, energiekast en communicatieapparatuur afzonderlijk kunnen worden geïnspecteerd en vervangen.

Praktische ontwerpkeuzes zijn onder meer:

een herbruikbare mast of draagconstructie met een gedocumenteerde montagevolgorde;
verstelbare paneelbeugels voor een nieuwe oriëntatie na verplaatsing;
trekontlasting en geschikte wartels voor alle buitenkabels;
duidelijk gemarkeerde DC-, netwerk- en camera-aansluitingen;
afgeschermde connectoren die niet bereikbaar zijn zonder de kast te openen;
scheiding tussen servicepunten en eenvoudig bereikbare buitenbekabeling;
mechanische verankering die past bij ondergrond, windbelasting en aanrijdingsrisico;
voldoende servicetoegang zonder accu, converter of netwerkapparatuur onnodig bloot te leggen.

Voor de opbouw van voeding, PoE, glasvezel, accu en netwerkcomponenten in een buitenkast kan de praktische gids voor outdoor PoE-kasten en voedingssystemen als aanvullend ontwerpkader worden gebruikt.

Beoordeel bescherming en slagvastheid afzonderlijk

Een kast die regen en stof buiten houdt, is niet automatisch bestand tegen een slag, gereedschap of een poging tot openbreken. Op een tijdelijke bouwplaats moeten omgevingsafdichting en mechanische bescherming apart worden beoordeeld.

Let daarbij op:

de verwachte blootstelling aan regen, stof en modder;
de slag- en vandalismebelasting;
de sterkte van scharnieren, sloten en montagepunten;
kabelinvoer aan een minder toegankelijke zijde;
condensbeheer en temperatuurontwikkeling;
toegang voor bevoegd onderhoud;
bescherming tegen voertuigen en bewegend materieel.

Een uitgebreide vergelijking staat in de gids over IP65 en IK10 voor outdoor CCTV-behuizingen. Kies de behuizing op basis van de daadwerkelijke blootstelling en controleer de classificatie van de complete gemonteerde kast, inclusief wartels, openingen en bevestigingen.

Beperk diefstal zonder onderhoud onmogelijk te maken

Zonnepanelen, accu’s en communicatieapparatuur zijn zichtbaar en kunnen aantrekkelijk zijn voor diefstal. Alleen montage op grotere hoogte is niet altijd voldoende: het kan onderhoud juist risicovoller maken terwijl de voet van de installatie bereikbaar blijft.

Combineer daarom verschillende maatregelen:

verankering van mast en kast;
niet-direct toegankelijke bevestigingsmiddelen;
interne montage van accu en converter;
afscherming van uitwendige kabels;
registratie en labeling van afzonderlijke componenten;
positionering buiten reguliere voertuigbewegingen;
cameradekking van de eigen mast en toegangsroute waar dat functioneel passend is.

Zorg dat beveiligingsmaatregelen niet verhinderen dat een bevoegde installateur spanning, connectoren en controllerstatus veilig kan controleren.

Controleer zonne-instraling opnieuw na elke verplaatsing

Een paneel dat op de eerste positie voldoende zon ontvangt, kan na een verhuizing een heel ander opbrengstprofiel hebben. Nieuwe verdiepingen, bouwketen, materiaalstapels, steigers, kranen en tijdelijke afschermingen kunnen de instraling per uur veranderen.

Voer daarom op iedere nieuwe positie een nieuwe schaduwbeoordeling uit. Kijk niet alleen op het moment van installatie, maar beoordeel de verwachte zonbaan en toekomstige bouwsituatie. Controleer in elk geval:

schaduw in de ochtend, rond het midden van de dag en later op de dag;
nieuwe constructies die tijdens de volgende fase hoger worden;
tijdelijke objecten die regelmatig worden verplaatst;
vervuiling, modder of afdekking van het paneel;
paneeloriëntatie en hellingshoek na montage;
beschadiging of spanning op PV-kabels en connectoren;
controllerstatus en laadgedrag na heraansluiting.

Gebruik locatie- en seizoensgebonden instralingsgegevens voor de dimensionering. Een eenmalige zonnige testdag bewijst niet dat het systeem tijdens een langere ongunstige periode zelfstandig kan blijven werken.

Beoordeel gedeeltelijke schaduw als een ontwerprisico

Een kleine schaduwstrook over een deel van het paneel kan relevanter zijn dan een installateur op basis van het beschaduwde oppervlak verwacht. Het precieze effect hangt af van paneelopbouw, bypassvoorzieningen, elektrische configuratie en het moment van de dag.

Vermijd daarom locaties waar een mast, kabel, hekwerk of nieuwe dakrand voorspelbaar over het paneel beweegt. Wanneer schaduw onvermijdelijk is, moet de energiebalans opnieuw worden berekend met representatieve aannames. Voeg niet zonder controle extra panelen toe: eerst moeten de PV-spannings-, stroom- en vermogenslimieten van de controller worden bevestigd.

Stel opnieuw in bedrijf en draag het tijdelijke systeem over

Na iedere verplaatsing is volledige herinbedrijfstelling nodig. Behandel het systeem niet als “dezelfde installatie op een andere plek”, want vrijwel alle relevante omstandigheden kunnen zijn veranderd.

Gebruik een vaste volgorde.

1. Mechanische controle

Controleer mast, fundatie, verankering en bevestigingsmiddelen.
Controleer de camera- en paneeloriëntatie.
Beoordeel aanrijdingsrisico, kabelbescherming en servicetoegang.
Verifieer dat deuren, sloten en afdichtingen correct sluiten.

2. Elektrische controle

Controleer polariteit voordat apparatuur wordt aangesloten.
Verifieer de DC-spanning aan bron en belasting.
Controleer zekeringen, kabeldoorsnede, connectoren en trekontlasting.
Bevestig de ingestelde PoE-uitgangsspanning en pinout.
Controleer controllerinstellingen en de actuele accustatus.
Observeer de installatie ook wanneer nachtfuncties of andere hogere belastingen actief zijn.

3. Netwerk- en radiocontrole

Controleer IP-adressen, routing, tijdsynchronisatie en bereikbaarheid.
Bevestig de radio-uitlijning en linkkwaliteit op de nieuwe positie.
Test de werkelijke videostream en niet alleen een netwerkping.
Controleer of beheer op afstand volgens het projectontwerp werkt.
Verifieer bij mobiel gebruik dekking, dataverbinding en herstel na een herstart.

4. Beeld- en detectiecontrole

Controleer beeldhoek, focus en relevante detailweergave.
Test de overgang naar de nachtmodus.
Beoordeel tegenlicht, reflecties en verlichting.
Controleer detectiezones nadat de achtergrond en rijroutes zijn veranderd.
Verifieer of opname, opslag en meldingen functioneren zoals gespecificeerd.

5. Energiecontrole

Registreer de uitgangssituatie van paneel, controller, accu en belastingen. Een momentopname blijft beperkt, maar helpt wel om veranderingen na een verhuizing of storing te herkennen. Controleer het systeem opnieuw nadat de relevante dag- en nachtfuncties actief zijn geweest.

Een korte functietest kan bedradingsfouten aantonen, maar bewijst geen seizoensautonomie. Voor een bruikbare beoordeling zijn een onderbouwde energiebegroting en observatie onder representatieve omstandigheden nodig.

6. Tijdelijke overdracht

De overdracht moet duidelijk maken wat bij de volgende verhuizing opnieuw moet worden gedaan. Neem minimaal op:

de actuele positie van camera, paneel en kast;
apparatuur- en kabelidentificatie;
voedings- en netwerkconfiguratie;
toegangsbeheer en verantwoordelijke rollen;
bekende schaduwperioden of radio-obstakels;
inspectie- en onderhoudspunten;
de procedure voor uitschakelen, verplaatsen en herstarten;
de geplande volgende opstelplaats;
de procedure voor definitieve demontage.

Veelvoorkomende fouten zijn dimensioneren op alleen het nominale camerawattage, uitgaan van de volledige nominale accu-inhoud, een afstandslabel als radiogarantie behandelen, PoE-apparatuur uitsluitend op connectorvorm combineren en na een verhuizing geen nacht- of backhaultest uitvoeren.

Vergelijk als praktische volgende stap de gekoppelde Maxsol-modellen met het benodigde aantal poorten, de continue en piekbelasting, de afstand en zichtlijn, beschikbare voedingsspanning, buitenomgeving en beheervereisten. Controleer daarna de actuele databladen en de geleverde configuratie voordat de onderdelen als één systeem worden gespecificeerd.
