Zonnevoeding buiten voor IP-bewaking en draadloze CPE
Zonder netaansluiting. Zelfvoorzienend. Schaalbaar.
Uw complete beveiligingshub op zonne-energie voor
kritieke infrastructuur op afstand.
Toepassingscontext van de oplossing
Op afgelegen landbouwgrond, in bossen, mijngebieden, langs rivieren, op bouwplaatsen, bij grensposten en op afgelegen wegen zonder netstroom of glasvezel zijn er twee belangrijke problemen bij camerabewaking:

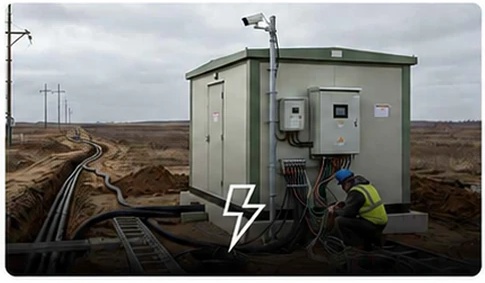

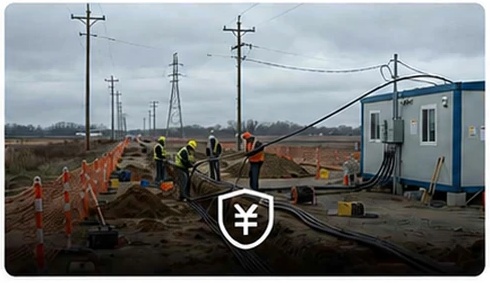

Er is geen netaansluiting, kabelaanleg is duur en de vergunningsprocedure is ingewikkeld.
De camerabeelden moeten naar een bewakingscentrum op grote
afstand worden verstuurd. Daarvoor is een draadloze CPE-brug voor punt-tot-puntverbinding nodig.
Traditioneel werden zonnepanelen, accu's, regelaars en beugels afzonderlijk ingekocht. Dit leidde tot
lastige bedrading, beperkte waterbestendigheid en slechte compatibiliteit. Het geïntegreerde MAXSOL CS12060-
zonnevoedingssysteem voorziet IP-camera's en draadloze CPE-bruggen samen de hele dag van stabiele stroom.
Berekening van het stroomverbruik van de veldapparatuur
Stroomverbruik van één apparaat
Verbruik bij normaal gebruik: 2W - 5W
Totaal stroomverbruik van het systeem
Totaal verbruik bij gelijktijdige volledige belasting = maximaal CPE-vermogen van 7W + maximaal IP-cameravermogen van 5W = 12W. Het gemiddelde continue verbruik ligt rond 10W. Verbruik voor 24 uur ononderbroken werking: 10W × 24h = 240Wh (0,24 kWh/dag).

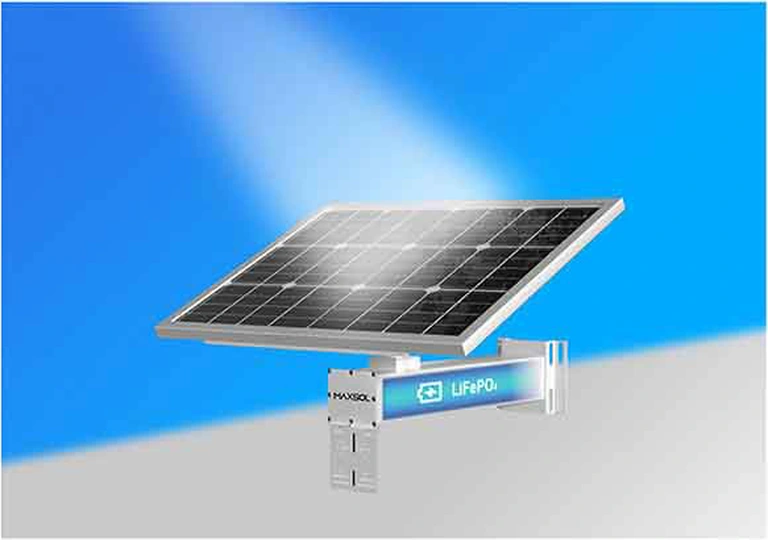

Aanbevolen oplossing: CS12060
120W monokristallijn zonnepaneel + 60Ah LiFePO4-accu (720Wh)
12V DC / 24V en 48V PoE-uitgang (via PoE-injector)

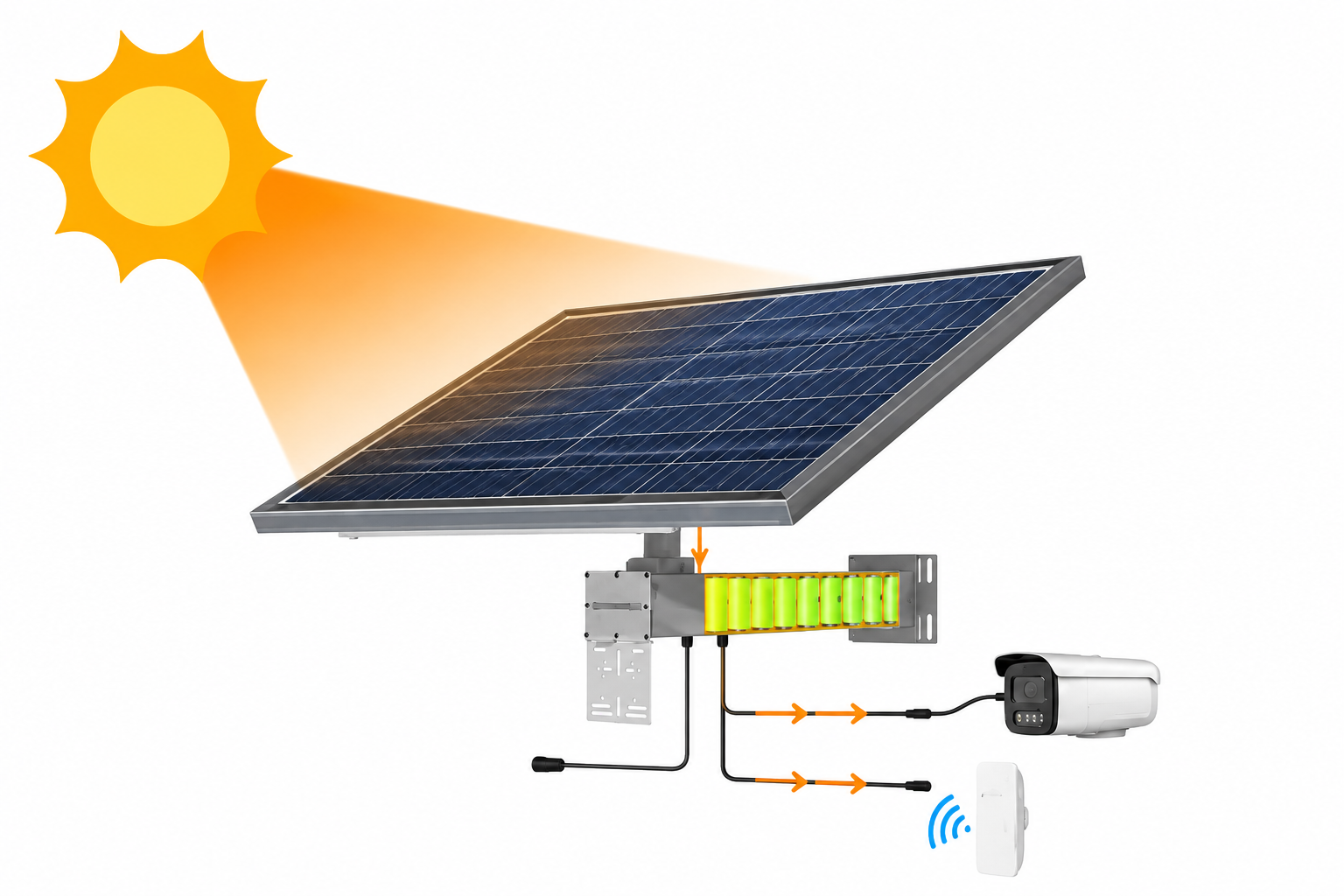

Voedt IP-camera en draadloze CPE, dag en nacht
Ingebouwde MPPT en waterdicht IP65-ontwerp
Ideaal voor CCTV op afstand en draadloze bewaking

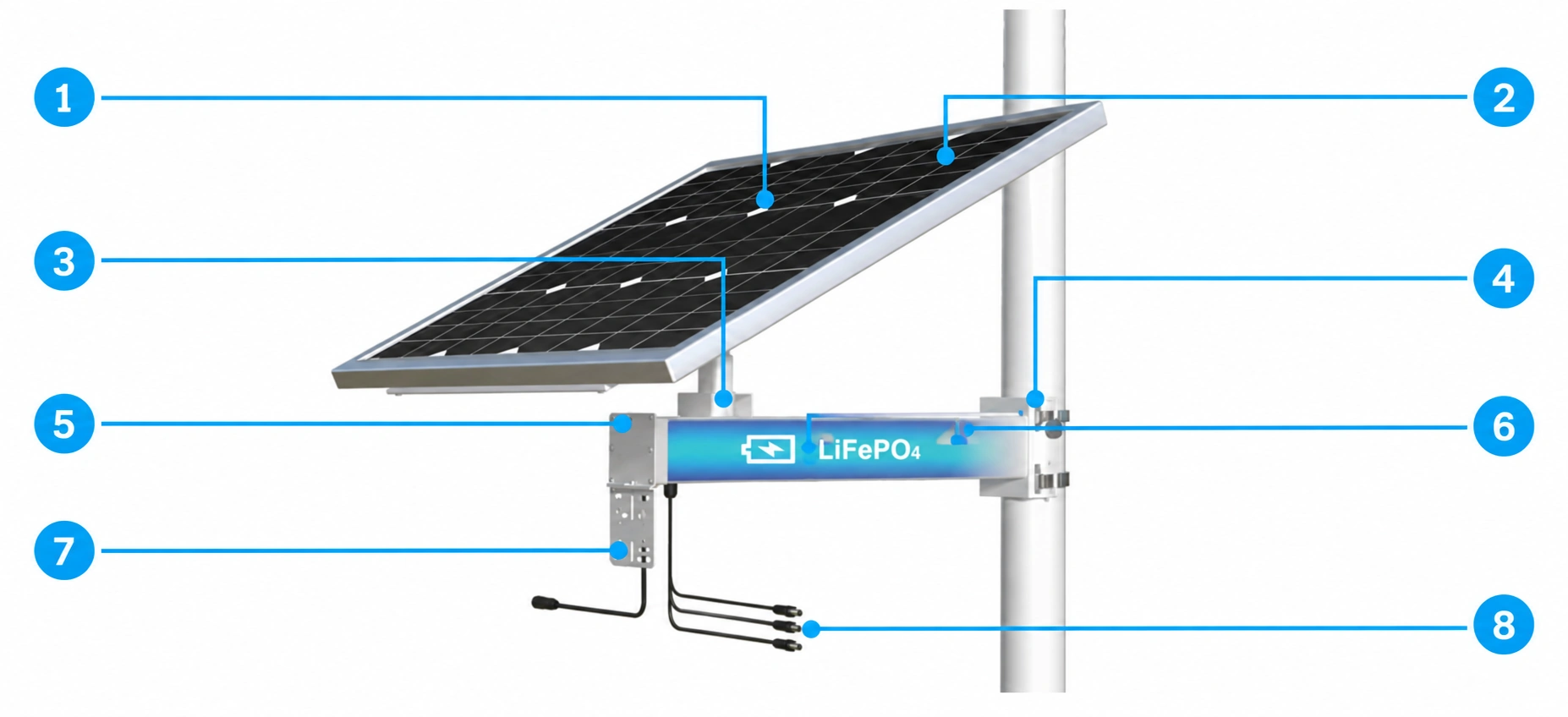

- Efficiënt monokristallijn zonnepaneel van klasse A
Meer dan 25 jaar levensduur · Omzettingsrendement van 21.6%
- MPPT-regelaar verbetert het laadrendement
Optimaliseert zonne-energie, vermindert verliezen en verbetert het laadrendement met 20% ten opzichte van PWM-regelaars.
- Draaibare zonnepaneelbeugel
Draait 360 graden voor eenvoudige installatie in verschillende omgevingen.
- Meerdere montageopties
Ondersteunt wand- en mastmontage voor verschillende situaties.

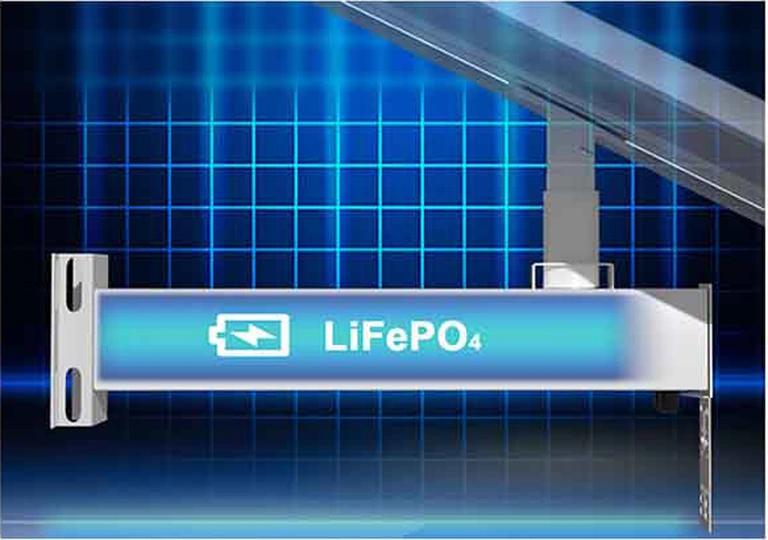

- IP65-accukast voor buiten
Duurzame behuizing voor extreme temperaturen en een langere levensduur.
- LiFePO4-accu van klasse A met volledige capaciteit
Lithium-ijzerfosfaataccu van klasse A+, met hoge veiligheid en bestendigheid tegen hoge en lage temperaturen.
- Montageplaat voor apparaten
IP-camera's, 4G-routers en andere apparaten zijn hier eenvoudig te monteren.
- DC12V-uitgang voor IP-camera's
Aanpasbaar met 24V of 48V DC-uitgang voor 4G-routers, accesspoints buiten, CPE's, PoE-switches en meer.
| Post | Specificaties/berekening |
|---|---|
| Zonnepaneel | 120W monokristallijn zonnepaneel |
| Piekzonuren | 5 uur |
| Systeemrendement | 60% |
| Dagelijkse zonneopbrengst | 60Ah LiFePO4 (720Wh) |
| Batterijcapaciteit | 120W x 5h x 60% = 360Wh/dag |
| Systeembelasting | IP-camera + draadloze CPE = 10W |
| Dagelijks energieverbruik | 10W x 24h = 240Wh/dag |
| Accureserve | 720Wh ÷ 10W = 72 uur = 3 dagen |

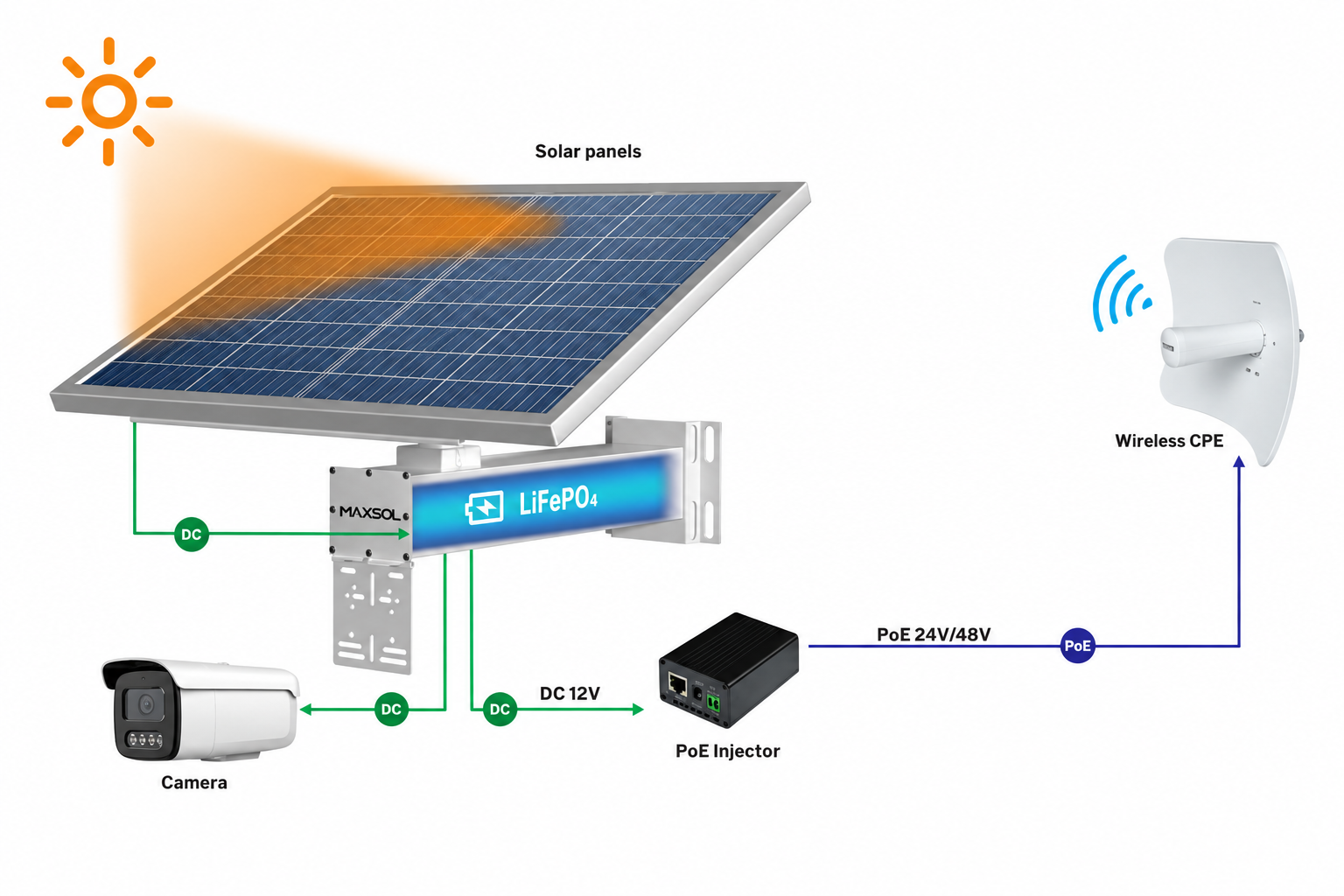

Volledige systeemarchitectuur
Energieopwekkingseenheid: CS12060-zonnepaneel van 120W: neemt zonne-energie op en zet deze om in gelijkstroom voor de regelaar.
Regel- en opslageenheid: Geïntegreerde behuizing (MPPT-regelaar + 60Ah LiFePO4-accu).
- Zonnepanelen
- Draadloze CPE
- IP-camera's
- PoE-injector
Installatieaccessoires: Met de geïntegreerde metalen mastbeugels kunnen zonnepanelen, camera's en CPE op dezelfde mast worden bevestigd voor een eenvoudige, verzorgde installatie.
Belangrijkste voordelen van de oplossing
Eén kabel voedt alles
Eén waterdichte PoE-kabel voedt IP-camera's en draadloze CPE's. Geen dubbele zonne-energiekits, extra bedrading of extra montagewerk.

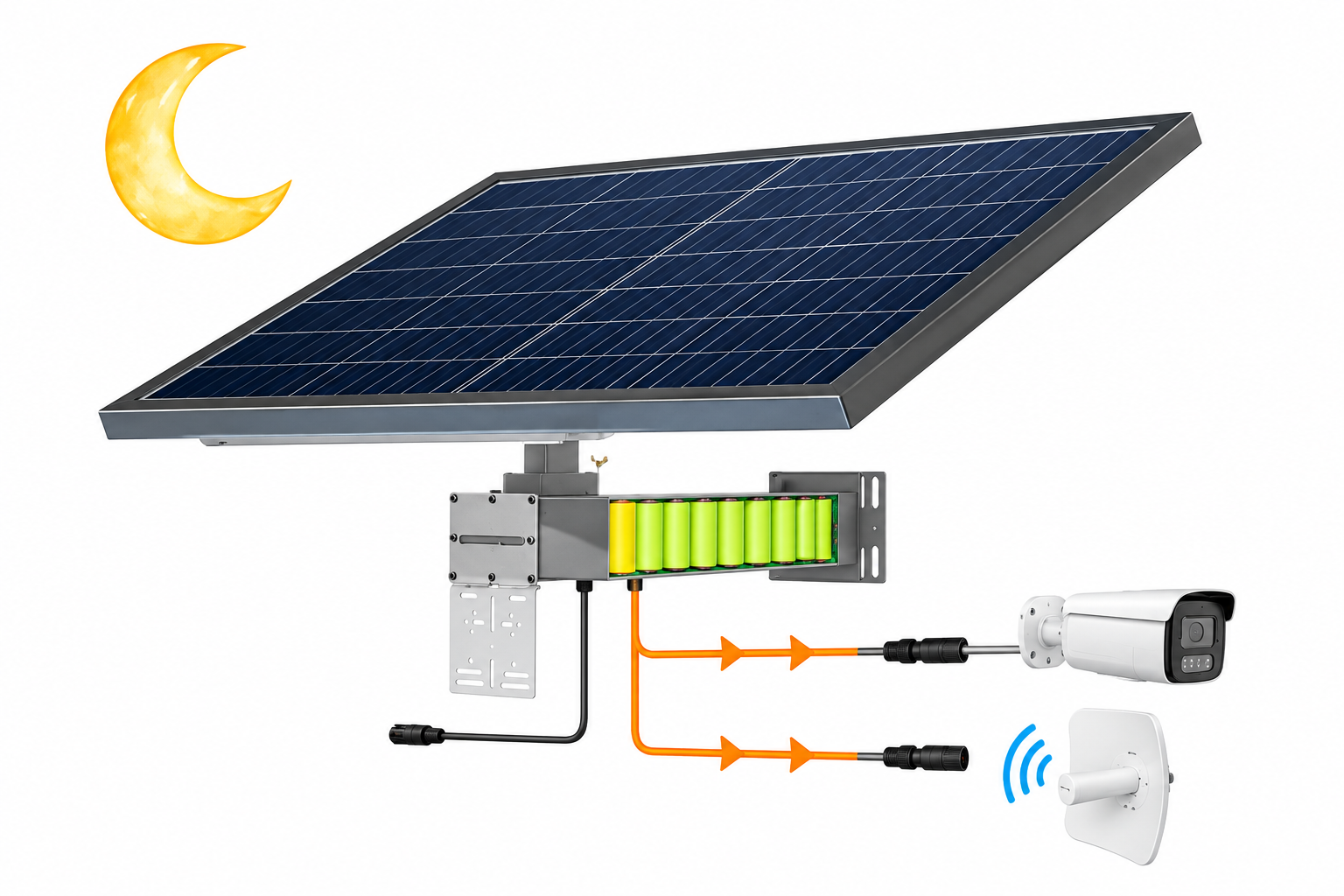

72 uur accureserve
De ruime accubank overbrugt drie dagen storm. Echte werking zonder netaansluiting, dag en nacht, waar geen netstroom beschikbaar is.

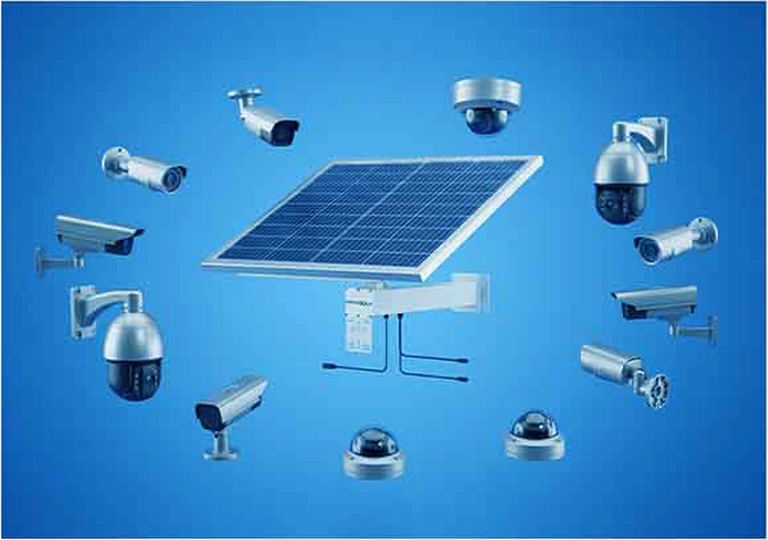

Universele compatibiliteit
Omschakelbaar 24V/48V PoE is geschikt voor IP-camera's en draadloze bruggen van elk merk, zonder merkspecifieke adapters.
Installatie in 30 minuten
Zonnepaneel, accu, laadregelaar en beugel worden als één geïntegreerde set geleverd met standaard waterdichte aansluitingen. Eén persoon, één mast, direct aansluiten.
Gebouwd voor zware omstandigheden
Gepoedercoat staal is bestand tegen UV, roest en zoutnevel. Ontworpen voor boerderijen, mijnen en kustlocaties.
Geen bedrijfskosten
100% zonne-energie. Geen stroomrekening. Minimaal onderhoud: jaarlijks het paneel schoonmaken.

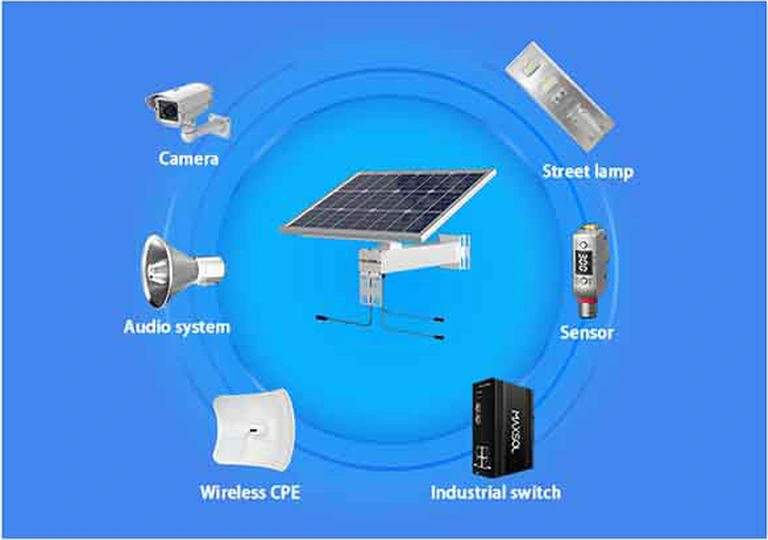

Ontworpen voor uiteenlopende buitentoepassingen
Betrouwbare verbindingen en noodvoeding voor kritieke infrastructuur.

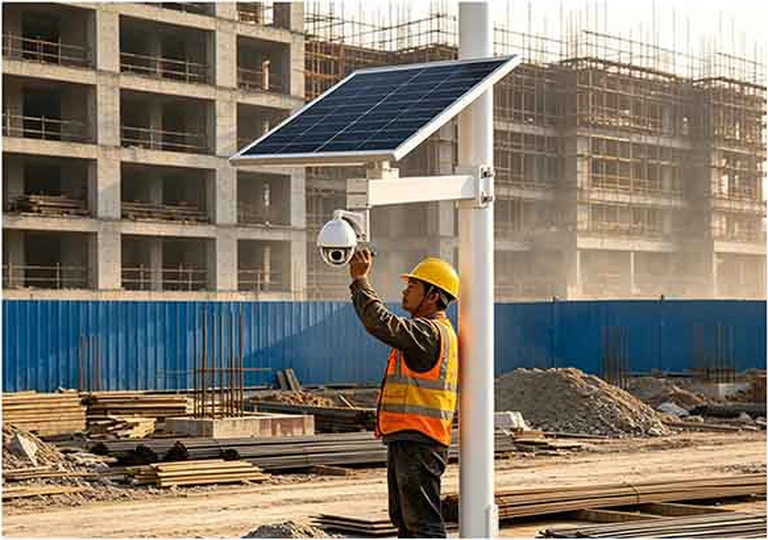

Bouwplaats
Afgelegen landelijk gebied
Boerderij

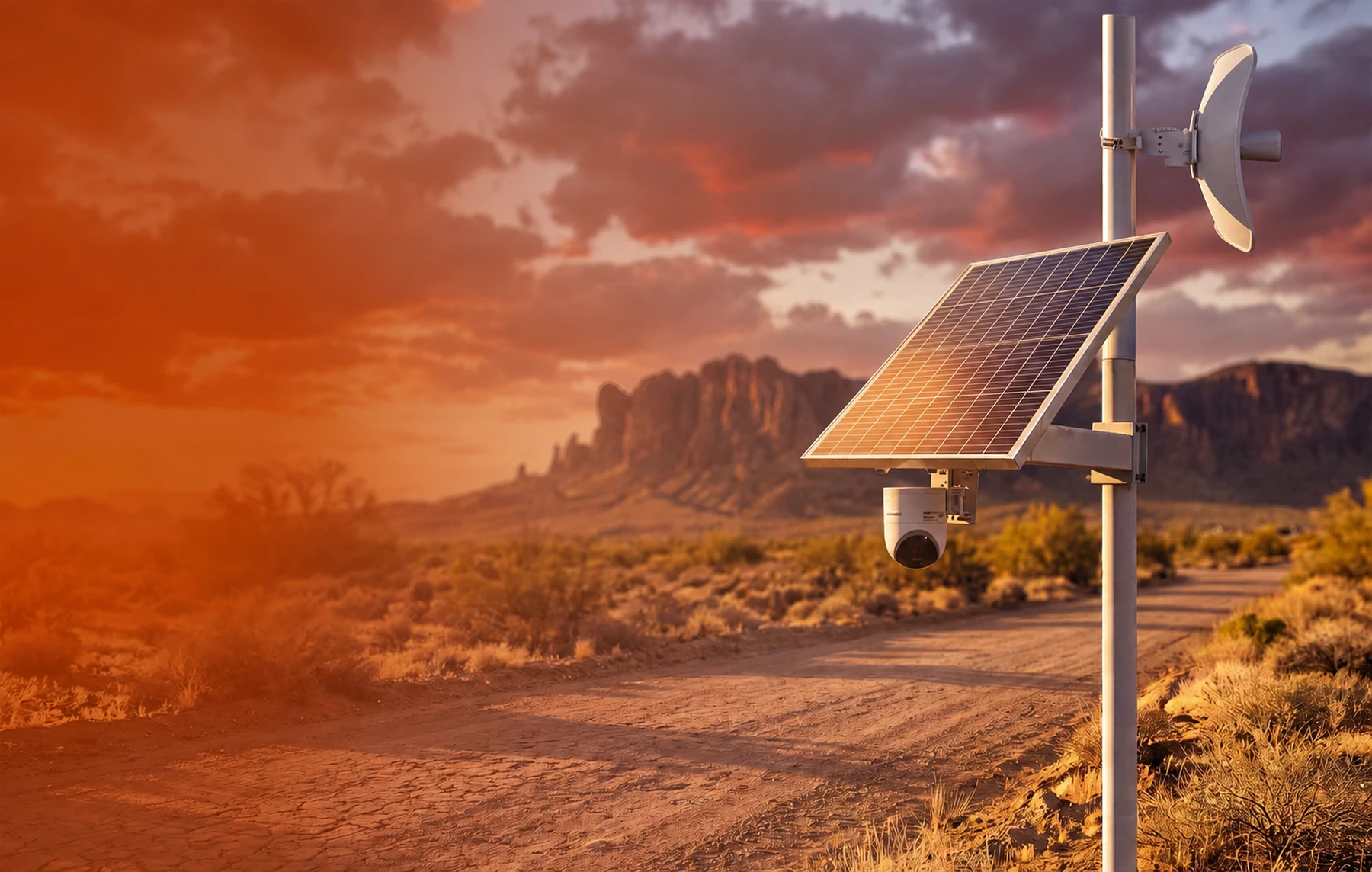

Snelweg
