CCTV op zonne-energie voor afgelegen locaties bouwen

Een CCTV-systeem op zonne-energie voor een afgelegen locatie bouwt u in zes stappen: controleer eerst dekking, zoninstraling en bereikbaarheid; kies daarna de opname- en backhaularchitectuur; stel het volledige vermogensbudget vast; dimensioneer paneel, accu en interfaces; installeer bekabeling en bescherming; en test ten slotte de nachtwerking en het herstel na stroomuitval.

De belangrijkste ontwerpregel is dat camera’s, recorder, radioverbinding en zonnevoeding één systeem vormen, maar afzonderlijk moeten worden geselecteerd en gecontroleerd. Een geschikt vermogen of een passende stekker betekent nog niet dat spanning, polariteit, PoE-protocol, netwerkcapaciteit en bedrijfsomgeving onderling compatibel zijn.

Onderzoek dekking en beperkingen van de afgelegen locatie

Een goede locatieschouw voorkomt dat een technisch werkend systeem na installatie alsnog tekortschiet. Beoordeel daarom niet alleen waar de camera moet komen, maar ook waar het zonnepaneel, de antenne, de behuizing en eventuele lokale recorder kunnen worden geplaatst.

Leg tijdens de schouw minimaal het volgende vast:

gewenste observatiezones en herkenningsdoelen;
benodigde beeldhoek, montagehoogte en kijkrichting;
obstakels zoals bomen, gebouwen, hekwerken en taluds;
schaduw op het zonnepaneel gedurende verschillende delen van de dag;
vrije zichtlijn voor een draadloze point-to-pointverbinding;
beschikbaar mobiel netwerk op de beoogde antennehoogte;
kabelroutes tussen paneel, accu, camera, recorder en radio;
blootstelling aan wind, regen, condens, stof en vandalisme;
bereikbaarheid voor inspectie, reiniging en onderhoud;
bestaande aarding en mogelijkheden voor overspanningsbeveiliging.

Houd er in Nederland rekening mee dat een ontwerp niet uitsluitend op gunstige zomerdagen mag zijn gebaseerd. Kortere winterdagen, laagstaande zon, bewolking en vervuiling van het paneel kunnen de dagelijkse energieopbrengst beperken. Gebruik projectspecifieke opbrengstgegevens en passende veiligheidsmarges; neem geen universeel aantal zonuren aan.

Go/no-go-controles vóór het ontwerp

Maak van de schouw een formeel beslismoment. Een locatie is nog niet gereed voor uitwerking wanneer een essentieel onderdeel niet aantoonbaar haalbaar is.

Controlepunt	Go	No-go of eerst oplossen
Cameradekking	Doelgebied zichtbaar zonder structurele blokkering	Onvoldoende zicht of ongeschikte montagepositie
Zonnepaneel	Veilige positie met bruikbare instraling	Langdurige schaduw of geen stevige montageruimte
Draadloze backhaul	Vrije of voldoende bruikbare zichtlijn bevestigd	Obstakels, onbekende interferentie of onhaalbaar radiopad
Mobiele verbinding	Signaal en dataverbinding op installatiehoogte getest	Alleen een indicatie op straatniveau of instabiele verbinding
Lokale opname	Veilige plaats, voldoende opslag en toegang bepaald	Geen geschikte behuizing of onduidelijke opslagduur
Onderhoud	Componenten veilig bereikbaar	Alleen bereikbaar met onvoorziene middelen of risico’s
Energieontwerp	Alle continue en piekbelastingen bekend	Vermogen van camera, verwarming, radio of recorder ontbreekt
Interfaces	Spanning, polariteit, pinout en protocol bevestigd	Alleen connectorvorm of marketingterm gecontroleerd

Documenteer een no-go als openstaand ontwerprisico. Begin niet met de aanschaf van hoofdcomponenten zolang een kritieke zichtlijn, energiebelasting of montagepositie onzeker is.

Kies de architectuur voor opname en backhaul

Een remote CCTV-installatie kan lokaal opnemen, beelden via een draadloze brug versturen of een mobiele verbinding gebruiken. Vaak is een hybride ontwerp het meest robuust: lokaal opnemen voor bewijsmateriaal en de backhaul gebruiken voor liveweergave, alarmmeldingen en beheer.

Architectuur	Sterke punten	Beperkingen	Geschikt wanneer
Lokale opname	Werkt door bij uitval van externe verbinding; beperkt dataverkeer	Opnames moeten lokaal of via periodieke synchronisatie worden opgehaald	Continu bewijs belangrijker is dan permanente liveweergave
Draadloze point-to-pointbackhaul	Kan veel verkeer naar een vaste netwerklocatie vervoeren	Vereist een bruikbaar radiopad en correcte antenne-uitlijning	Een gebouw of netwerkpunt binnen radiobereik ligt
Mobiele backhaul	Geen eigen ontvangstlocatie nodig	Afhankelijk van lokale dekking, abonnement, modem en antenne	Geen vaste netwerkaansluiting of zichtlijn beschikbaar is
Hybride ontwerp	Lokale continuïteit plus extern toezicht	Meer componenten, energieverbruik en configuratiewerk	Zowel bewijsbehoud als bediening op afstand nodig is

Lokale opname ontwerpen

Bepaal vóór de keuze van een recorder of opslagmedium:

hoeveel camera’s lokaal opnemen;
resolutie, beeldsnelheid en codec;
continu opnemen of opname op gebeurtenis;
gewenste bewaartermijn;
gedrag wanneer de opslag vol is;
energieverbruik tijdens normaal gebruik en schrijven;
methode voor export en verificatie van beelden;
bedrijfscondities in de buitenbehuizing.

Lokale opname is geen vervanging voor monitoring van de systeemstatus. Zorg dat verlies van opslag, cameraverbinding of voedingsspanning wordt gemeld wanneer de gekozen apparatuur dat ondersteunt.

Draadloze verbinding

Een directionele draadloze brug kan nuttig zijn wanneer de cameramast zicht heeft op een gebouw met stroom en netwerktoegang. De Maxsol CPE295 voor een 5,8GHz-radioverbinding is een selectievoorbeeld met een 2x2 14dBi directionele MIMO-antenne, één Gigabit LAN-poort, ondersteuning voor IEEE 802.3af/at of 9–48V DC-voeding en een gedocumenteerd vollastverbruik van 6,5 W.

Een productnaam, snelheidsaanduiding of afstandslabel garandeert echter geen bruikbare afstand of applicatiedoorvoer. Controleer de zichtlijn, Fresnelvrijheid, interferentie, kanaalkeuze, werkelijke capaciteit, lokale radioregels en het energieverbruik van beide uiteinden. Ook de ontvangende radio heeft voeding en netwerktoegang nodig.

Mobiele backhaul

Een mobiele verbinding vereist afzonderlijk geselecteerde onderdelen, zoals een modem of router, antenne, simkaart en databundel. Neem het werkelijke energieverbruik van modem en router mee, inclusief pieken bij opstarten en datatransmissie.

Gebruik niet alleen de signaalindicator van een telefoon als bewijs. Test op de uiteindelijke antennepositie onder verschillende omstandigheden en controleer uploadcapaciteit, vertraging, verbindingsherstel en mogelijkheden voor toegang op afstand. Continue videotransmissie vraagt veel meer capaciteit en data dan alarmbeelden of statusmeldingen.

Stel het volledige vermogensbudget vast

Het vermogensbudget moet alle apparaten omvatten die op de afgelegen locatie energie gebruiken. Alleen de wattages van de camera’s optellen leidt meestal tot een te klein systeem.

Neem ten minste op:

camera’s in dag- en nachtmodus;
infraroodverlichting of witte verlichting;
verwarming, ventilatie of ontdooiing indien toegepast;
lokale recorder en opslag;
PoE-switch of DC-verdeelcomponenten;
draadloze CPE, mobiele router of modem;
DC-DC- en DC-PoE-conversieverliezen;
laadregelaar en eventuele bewakingsmodule;
relais, sensoren en kastverlichting;
tijdelijke pieken tijdens opstarten.

Gebruik voor elk apparaat het maximale relevante ingangsvermogen, niet alleen een gemiddeld verbruik. Nachtbedrijf kan zwaarder zijn doordat infraroodverlichting wordt ingeschakeld. Sommige apparaten hebben bovendien een korte opstartpiek die een converter of beveiliging kan laten afschakelen, ook als het gemiddelde vermogen laag lijkt.

Hypothetisch voorbeeld van een belastingsinventarisatie

Onderstaande waarden zijn uitsluitend hypothetische ontwerpaannames en geen gemeten productprestaties:

Onderdeel	Aangenomen belasting	Gebruiksduur	Aangenomen energie per dag
Twee camera’s	16 W totaal	24 uur	384 Wh
Lokale recorder	8 W	24 uur	192 Wh
Draadloze radio	6,5 W	24 uur	156 Wh
Conversie en overige elektronica	Nog te bepalen	24 uur	Apart berekenen

In dit fictieve voorbeeld bedraagt de bekende belasting al 732 Wh per dag voordat omzettingsverliezen, koude omstandigheden, verouderingsmarge of andere accessoires zijn verwerkt. Het voorbeeld laat vooral zien waarom een nominale accu-inhoud niet rechtstreeks gelijkstaat aan de bruikbare energie voor apparatuur.

Werk voor de uiteindelijke berekening met de actuele datasheets en het gemeten of conservatief geschatte belastingsprofiel. Gebruik vervolgens de afzonderlijke handleiding voor het dimensioneren van een autonoom zonne-energiesysteem voor CCTV om paneelvermogen, opslag en autonomiemarge projectspecifiek te bepalen.

Specificeer zonneopslag en voedingsinterfaces

Een zonne-energiesysteem bestaat minimaal uit een paneel, laadregelaar, accu, beveiligingen en passende uitgangen. Controleer deze delen als één energiepad, van PV-ingang tot de voedingsaansluiting van ieder eindapparaat.

De Maxsol CS12060 met 120W-paneel en 768Wh-accu documenteert een monokristallijn zonnepaneel van 120 W, een 12,8V 60Ah LiFePO4-accu met een nominale inhoud van 768 Wh, een MPPT-regelaar en drie DC12V-uitgangen. RS485 is optioneel.

Dit maakt het product een mogelijk selectiepunt, maar geen bewijs van geschiktheid voor een specifieke CCTV-installatie. De nominale 768 Wh is niet volledig gelijk aan bruikbare, aan de belasting geleverde energie. Bevestig in de actuele datasheet en geleverde configuratie onder meer:

maximaal PV-vermogen en toegestane PV-spanning en -stroom;
laad- en ontlaadlimieten;
toegestane laadtemperaturen van de accu;
ingebouwde en externe beveiligingen;
uitgangsstroom per aansluiting en gecombineerd;
kabeldoorsnede, zekeringen en connectoren;
gedrag bij onderspanning en automatisch herstel;
eventuele bewaking via RS485;
benodigde autonomieduur voor de concrete locatie.

Er bestaat geen universele garantie dat een bepaalde nominale accucapaciteit één of meer etmalen CCTV-bedrijf levert. Dat hangt af van de belasting, omzettingsverliezen, beschikbare zonne-energie, temperatuur, ingestelde uitschakelgrenzen en gewenste reserve.

DC en PoE veilig op elkaar aansluiten

Veel buitencamera’s en netwerkapparaten gebruiken PoE, terwijl een zonnesysteem een DC-uitgang levert. Een DC-naar-PoE-converter kan de spanningen koppelen, maar alleen als alle elektrische en netwerkinterfaces aantoonbaar overeenkomen.

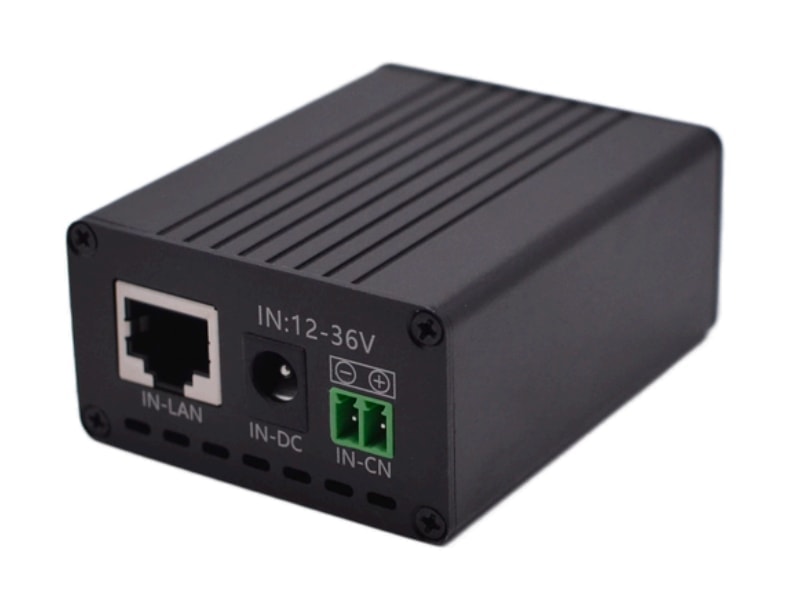

De Maxsol POE24V DC-naar-PoE-converter accepteert volgens de gedocumenteerde context 12–36V DC en levert een instelbare PoE-uitgang van 12–57 V, Gigabit Ethernet en een lcd-spanningsdisplay. De gedocumenteerde continue belasting bij omzetting van 12 V naar 48 V is maximaal 30 W. De genoemde conversie-efficiëntie tot 94% is een maximum en mag niet als gegarandeerde ontwerpwaarde worden gebruikt.

Controleer vóór aansluiting:

toegestane ingangsspanning over het volledige accubereik;
vereiste uitgangsspanning van het aangesloten apparaat;
maximaal continu vermogen en eventuele opstartpiek;
polariteit van de DC-aansluiting;
PoE-pinout en aderparen;
actieve of passieve voedingsmethode;
ondersteunde Ethernet-snelheid;
aardings- en afschermingsconcept.

Op basis van de beschikbare productfeiten is geen IEEE-detectie of automatische onderhandeling voor deze converter vastgesteld. Stel daarom niet alleen de juiste spanning in, maar verifieer ook protocol, polariteit en pinout. Een onjuiste passieve PoE-aansluiting kan apparatuur beschadigen.

De genoemde zonnevoeding, converter, camera’s, recorder en radio zijn losse selectiecomponenten en geen als geheel getest compatibel pakket.

Plan montage, bekabeling en bescherming

Mechanische en elektrische uitvoering bepalen in de praktijk vaak de betrouwbaarheid. Plaats het zonnepaneel waar het niet door de cameramast, antenne, begroeiing of nabijgelegen constructies wordt beschaduwd. Houd tegelijkertijd rekening met windbelasting, veilige toegang en het vermijden van ongewenste schittering in het camerabeeld.

Behuizing en thermisch ontwerp

Gebruik een buitenbehuizing die past bij de plaatselijke blootstelling en de warmteproductie van de gemonteerde apparatuur. Let op:

afdichting van kabelinvoeren;
condensbeheersing en drukverschillen;
afstand tussen accu en warmteproducerende elektronica;
ventilatie zonder ongecontroleerde water- of stofinvoer;
trekontlasting en buigradius van kabels;
bereikbaarheid van zekeringen en scheiders;
beveiliging tegen onbevoegde toegang.

Een afgesloten kast voorkomt niet automatisch condens. Ook kan interne temperatuurstijging de toegestane bedrijfscondities van accu, recorder, switch en converter overschrijden. Beoordeel daarom zowel de winter- als zomersituatie zonder prestaties te veronderstellen die niet in de datasheets staan.

Voor de keuze tussen een slimme buitenkast, PoE-switch, glasvezel, accupositie en voedingsverdeling biedt de praktische gids voor outdoor PoE-boxen, voeding en bekabeling aanvullende selectiepunten.

Bekabeling en spanningsverlies

Beperk lange kabeltrajecten aan de lage DC-zijde. Bij een lagere spanning veroorzaakt dezelfde belasting een hogere stroom, waardoor spanningsverlies en kabelverwarming toenemen. Bereken de kabeldoorsnede op basis van stroom, lengte, toelaatbaar spanningsverlies, installatiemethode en omgeving.

Leg voedings- en datakabels ordelijk aan en documenteer beide uiteinden. Gebruik waar nodig afzonderlijke beveiliging per aftakking, zodat één kabel- of apparaatfout niet automatisch de hele installatie uitschakelt.

Controleer tevens:

UV-bestendigheid van buitenkabels;
waterdichte connectoren en wartels;
mechanische bescherming bij maaiveld en doorvoeren;
druiplussen vóór kabelinvoeren;
potentiaalvereffening en aarding;
passende overspanningsbeveiliging voor voeding en data;
scheiding tussen antenne-, PV-, voedings- en signaalkabels waar nodig.

Maak vooraf een eendraadschema en poortplan. Noteer zekeringwaarden, kabeltypen, aderfuncties, IP-adressen, VLAN’s, radio-instellingen en de aangesloten belasting per uitgang. Dat vereenvoudigt storingsanalyse en latere vervanging.

Test nachtbedrijf en herstel na uitval

Een systeem is pas opgeleverd nadat het onder de zwaarste normale bedrijfsmodus is getest. Voor CCTV op zonne-energie is dat vaak ’s nachts, wanneer camera’s naar nachtmodus schakelen en infraroodverlichting actief wordt terwijl het paneel geen energie levert.

Voer minimaal de volgende tests uit:

Volledige nachttest: controleer beeld, scherpstelling, reflecties, infraroodbereik en gelijktijdig energieverbruik.
Opnametest: laat elke camera opnemen en haal een representatief fragment terug.
Backhaultest: meet bruikbare uploadcapaciteit en stabiliteit met alle relevante videostreams actief.
Spanningscontrole: meet de spanning bij bron én belasting tijdens normaal gebruik en piekbelasting.
Uitvalsimulatie: onderbreek de PV-ingang of externe voeding volgens een veilige testprocedure.
Onderspanningsgedrag: verifieer welke componenten eerst uitschakelen en of instellingen behouden blijven.
Hersteltest: controleer of laadregelaar, converter, camera, recorder en verbinding zelfstandig opnieuw starten.
Verbindingsherstel: bevestig dat draadloze of mobiele backhaul na stroomherstel opnieuw verbinding maakt.
Alarmtest: controleer meldingen voor cameraverlies, opslagfout, lage spanning en netwerkuitval voor zover ondersteund.
Tijdcontrole: verifieer tijdzone, klok en synchronisatie zodat opgenomen bewijs een correcte tijdlijn heeft.

Leg acceptatiebewijs vast

Maak de oplevering reproduceerbaar met meetgegevens en bestanden, niet alleen met een mondelinge bevestiging dat livebeeld beschikbaar was. Een bruikbaar acceptatiedossier bevat bijvoorbeeld:

foto’s van camerazicht en montage;
foto’s van paneelpositie, kast en kabelinvoeren;
definitief elektrisch schema en netwerkdiagram;
gemeten spanningen en belastingen;
nachtbeelden van iedere camera;
geëxporteerde testopname die op een tweede apparaat is afgespeeld;
opslagstatus en ingestelde bewaarmethode;
radio- of mobiele verbindingswaarden;
resultaten van uitval- en hersteltests;
serienummers en gebruikte firmwareversies;
configuratieback-up en beheeroverdracht;
lijst met openstaande afwijkingen en onderhoudspunten.

Spreek ook vastgelegde acceptatiecriteria af. Denk aan zichtbaarheid van het doelgebied, succesvolle opname en export, minimale bruikbare netwerkfunctie, correct automatisch herstel en het ontbreken van actieve storingsmeldingen. Daarmee wordt duidelijk of het systeem werkelijk gereed is voor gebruik.

Veelgemaakte ontwerpfouten

De meeste problemen zijn terug te voeren op onvolledige invoergegevens of onbevestigde interfaces. Vermijd met name:

dimensioneren op alleen het nominale cameraverbruik;
nominale accu-Wh behandelen als volledig bruikbare energie;
winterse of langdurig bewolkte omstandigheden negeren;
een draadloze afstandsaanduiding als bereikgarantie gebruiken;
mobiele dekking alleen met een telefoon op maaiveld testen;
aannemen dat iedere PoE-aansluiting automatisch onderhandelt;
verwarming, infrarood, recorder en conversieverliezen vergeten;
lange dunne 12V-kabels toepassen zonder spanningsverliesberekening;
uitsluitend livebeeld testen en geen opnames exporteren;
niet controleren of apparatuur zelfstandig herstelt na een lege accu;
producten als compatibele bundel behandelen zonder datasheets te vergelijken.

Een degelijk remote CCTV-systeem begint dus met aantoonbare locatiegeschiktheid en eindigt met gedocumenteerde acceptatietests. Vergelijk als praktische volgende stap de gekoppelde Maxsol-modellen met uw vereiste poortaantal, belasting, afstand, voedingsinterfaces, buitenomgeving en beheerfuncties, en bevestig alle aansluitgegevens in de actuele datasheets voordat u componenten combineert.
