Camerabewaking op zonne-energie per type locatie

Beveiligingscamera’s op zonne-energie zijn vooral zinvol waar een vaste voedingskabel duur, kwetsbaar of praktisch onhaalbaar is. De juiste uitvoering verschilt echter sterk per locatie. Op een agrarisch erf bepalen verspreide gebouwen, begroeiing en lange zichtlijnen het ontwerp. Bij een parkeerterrein zijn entrees, nachtbeeld, mastplaatsing en netwerkcapaciteit vaak doorslaggevend. Op een afgelegen installatie telt vooral hoe lang het systeem zonder bezoek kan functioneren en herstellen.

Behandel een zonnegevoed camerasysteem daarom niet als één product. Het is een combinatie van camera’s, energievoorziening, montage, netwerkverbinding, beveiliging en beheer. De hier genoemde Maxsol-producten leveren stroom of netwerkconnectiviteit; ze verzorgen zelf geen camerabeeld, opname of videoanalyse.

Perceelgrenzen en agrarische gebouwen

Een boerderij of agrarisch bedrijfsperceel heeft zelden één overzichtelijk observatiepunt. Te bewaken zones kunnen bestaan uit een toegangspoort, werktuigenloods, opslagplaats, stal, erfgrens of een afgelegen veldingang. Daardoor zijn meerdere kleinere camerazones vaak praktischer dan één centraal punt met een zeer groot bereik.

Dekking volgt de bedrijfsroutes

Begin niet bij de locatie van het zonnepaneel, maar bij de gebeurtenis die herkenbaar in beeld moet komen. Denk aan:

• voertuigen die het erf oprijden;
• personen bij een deur of opslagplaats;
• beweging langs een perceelgrens;
• materieel dat buiten werktijd wordt verplaatst;
• doorgangen tussen gebouwen.

Een breed overzichtsbeeld kan aantonen dat er activiteit is, maar levert niet automatisch voldoende detail voor identificatie. Leg daarom per camerapositie vast welk doel het beeld heeft, welke zone belangrijk is en onder welke lichtomstandigheden dit moet werken.

Schaduw kan gedurende het jaar veranderen

Schaduw van schuren, silo’s, bomen en hoge begroeiing is op agrarische locaties vaak seizoensgebonden. Een paneel dat tijdens de locatieschouw vrij lijkt te staan, kan later gedeeltelijk worden afgeschermd. Ook stof, bladeren en vogelvervuiling kunnen de energieopbrengst beïnvloeden.

Noteer bij de schouw niet alleen de oriëntatie van het paneel, maar ook:

• obstakels rondom de montageplaats;
• verwachte groei van begroeiing;
• bereikbaarheid voor reiniging;
• risico op aanrijding door landbouwvoertuigen;
• beschikbare afstand tussen paneel, accu en belasting.

Gebouwen en masten stellen andere montage-eisen

Montage aan een schuur kan onderhoud vereenvoudigen, maar het dak of de gevel biedt niet altijd de beste camerahoek of zonnepositie. Een vrijstaande mast geeft meer vrijheid, maar vraagt aandacht voor fundering, windbelasting, kabelbescherming en mechanische aanrijdbeveiliging.

De netwerkroute kan eveneens bepalend zijn. Een agrarisch gebouw kan een geschikte voedingslocatie zijn, terwijl de dataverbinding door metaalconstructies, hoogteverschillen of begroeiing wordt beperkt. Meet draadloze verbindingen daarom op de beoogde montagehoogte en niet uitsluitend vanaf de grond.

Parkeeringangen en open parkeerterreinen

Bij parkeerterreinen zijn de ingang en het open terrein twee verschillende observatieproblemen. De entree vraagt een doelgerichte beeldhoek voor passerende voertuigen of personen. Het parkeeroppervlak vraagt overzicht, voldoende overlap tussen camera’s en controle van dode hoeken.

Entreebewaking vraagt een vaste beeldopdracht

Bij een slagboom, toegangspoort of inrit is de doorgang meestal smal, maar zijn voertuigen en lichtomstandigheden dynamisch. Koplampen, tegenlicht, reflecties en wisselende rijsnelheden kunnen het bruikbare beeld beïnvloeden. De camera, lens, belichting en eventuele analysefunctie moeten daarvoor afzonderlijk worden geselecteerd; een zonnevoedingssysteem lost deze beeldtechnische eisen niet op.

Definieer vooraf of het systeem moet:

• waarnemen dat een voertuig arriveert;
• voertuigtype of kenmerken herkenbaar vastleggen;
• personen bij een betaal- of toegangspunt tonen;
• een overzicht van in- en uitgaand verkeer leveren;
• samenwerken met een recorder, meldkamer of lokaal platform.

Deze doelen leiden tot andere eisen aan resolutie, beeldhoek, datasnelheid en energieverbruik.

Een open terrein heeft weinig natuurlijke montagepunten

Op een open parkeerplaats zijn lichtmasten aantrekkelijke posities, maar niet elke mast is geschikt voor extra apparatuur. Controleer constructieve belasting, trillingen, onderhoudstoegang en de beschikbare ruimte voor paneel, behuizing en kabelgeleiding. Voorkom bovendien dat het zonnepaneel de lichtbundel, camera of onderhoudswerkzaamheden hindert.

Een lage kast is eenvoudiger bereikbaar, maar ook gevoeliger voor vandalisme en voertuigschade. Een hoge installatie vermindert die risico’s, terwijl onderhoud duurder of lastiger kan worden. De juiste hoogte is dus een afweging tussen beeldhoek, zonne-instraling, sabotagebestendigheid en servicekosten.

Connectiviteit kan centraal of draadloos worden ingericht

Als er rondom het terrein bestaande glasvezel of Ethernet beschikbaar is, kan zonnevoeding alleen nodig zijn voor afzonderlijke camerapunten. Zonder bekabelde infrastructuur kan een point-to-point- of point-to-multipointverbinding worden overwogen.

Bereken daarbij niet alleen de gemiddelde videobandbreedte. Neem ook pieken, meerdere gelijktijdige streams, beheerdata en eventuele firmwareoverdracht mee. Controleer of de recorder of het videoplatform bereikbaar blijft als één draadloze route uitvalt.

Afgelegen locaties met beperkte servicetoegang

Bij gemalen, tijdelijke terreinen, technische installaties, opslagplaatsen en andere afgelegen objecten is onderhoud vaak de grootste kosten- en risicofactor. Een component die ter plaatse eenvoudig kan worden gereset, is minder praktisch wanneer daarvoor telkens een monteur, hoogwerker of terreinbeheerder nodig is.

Autonomie is een systeemeis, geen acculabel

De nominale energie-inhoud van een accu is niet gelijk aan de energie die onder alle omstandigheden bruikbaar aan camera en netwerkapparatuur kan worden geleverd. Omvormingsverliezen, eigen verbruik, temperatuur, kabelverlies, ingestelde ontlaadgrenzen en het laadprofiel beïnvloeden de werkelijke autonomie.

Definieer daarom een acceptatiecriterium, bijvoorbeeld in termen van vereiste bedrijfscontinuïteit bij beperkte zonne-invoer. Als hiervoor een numerieke ontwerpduur wordt gekozen, moet die expliciet als projectspecifieke aanname worden vastgelegd en vervolgens worden doorgerekend met gemeten belastingen. Er bestaat geen universele garantie dat een bepaalde paneel- en accucapaciteit continu camerabedrijf oplevert.

Storingsherstel moet op afstand mogelijk zijn

Een afgelegen systeem heeft baat bij zicht op accuspanning, laadstatus, netwerkbereikbaarheid en apparatuurstatus, voor zover de gekozen componenten en configuratie dat ondersteunen. Leg ook vast wat er na een lege accu of netwerkonderbreking gebeurt:

• starten camera en netwerkapparatuur automatisch opnieuw op;
• komen verbindingen zonder handmatige actie terug;
• blijven instellingen behouden;
• ontstaat er een melding voordat de locatie onbereikbaar wordt;
• kan een defecte belasting afzonderlijk worden geïsoleerd?

Deze functies moeten per camera, voedingscontroller, switch, radioverbinding en beheersysteem worden bevestigd. Veronderstel niet dat alle onderdelen automatisch dezelfde herstel- of bewakingsmogelijkheden hebben.

Vergelijk stroom, connectiviteit en montagebehoeften

Onderstaande matrix vergelijkt hypothetische ontwerpscenario’s. Het zijn geen klantprojecten en de kenmerken vormen geen gemeten productprestaties.

Ontwerpaspect	Agrarisch erf en bijgebouwen	Parkeeringang en open terrein	Afgelegen technische locatie
Primaire dekking	Verspreide poorten, gevels, opslag en perceelranden	Gerichte entreebeelden plus overzicht van parkeervakken en looproutes	Eén of enkele kritieke installaties, toegangspunten of terreinranden
Schaduwriscio	Gebouwen, bomen en seizoensgebonden begroeiing	Lichtmasten, omliggende bebouwing en geparkeerde voertuigen	Terreinreliëf, vegetatie of technische constructies
Montage	Gevel, schuur, hekwerk of vrijstaande mast	Vaak mastmontage met aandacht voor aanrijding en onderhoud	Zelfstandige mast of installatiekast met beperkte lokale ondersteuning
Connectiviteit	Kabel tussen nabijgelegen gebouwen of draadloze overbrugging	Centrale recorder via bekabeld netwerk of draadloze aggregatie	Draadloze backhaul of beschikbare WAN-verbinding, afhankelijk van de locatie
Autonomieprioriteit	Afstemmen op bedrijfsbelang en bereikbaarheid van het erf	Afstemmen op openingstijden, incidentrisico en onderhoudsvenster	Conservatiever ontwerpen vanwege lange reistijd en beperkte service
Servicebereik	Vaak toegankelijk, maar mogelijk beperkt door werkzaamheden of terreinregels	Relatief goed bereikbaar, met mogelijke hinder voor verkeer	Beperkt; diagnose en herstel op afstand zijn extra belangrijk
Belangrijkste ontwerpfout	Zonnepaneel kiezen zonder toekomstige schaduw te beoordelen	Eén overzichtscamera gebruiken voor zowel herkenning als terreinbeeld	Nominale accucapaciteit behandelen als gegarandeerde gebruiksduur

De matrix laat zien waarom dezelfde camera- en energiecombinatie niet automatisch op alle drie locaties past. Zelfs als het elektrische verbruik gelijk is, kunnen schaduw, montageruimte, draadloze zichtlijn en servicetoegang tot een andere systeemkeuze leiden.

Selecteer componenten op basis van gemeten eisen

Start de componentselectie pas nadat belasting, plaatsing en dataverbinding zijn gemeten of aantoonbaar onderbouwd. Gebruik geen cameravermogen uit één gunstige bedrijfsmodus als enige invoer. Nachtverlichting, verwarming, PTZ-beweging, opnameactiviteit en netwerkapparatuur kunnen het verbruik veranderen.

Een praktische selectievolgorde is:

1. Leg de beeldopdracht vast. Bepaal per camera het gewenste overzicht of detail en de bedrijfsmodi.
2. Meet de elektrische belasting. Registreer normaal verbruik en relevante piekbelastingen van camera, radio, switch en accessoires.
3. Inventariseer de zonnelocatie. Controleer schaduw, oriëntatie, montageoppervlak, kabelroute en onderhoudstoegang.
4. Bereken de benodigde energiereserve. Houd rekening met systeemverliezen, laadvoorwaarden en de grenzen uit de actuele datasheets.
5. Valideer de dataverbinding. Meet zichtlijn, interferentie, capaciteit en stabiliteit op de definitieve montagehoogte.
6. Controleer interfaces. Vergelijk spanning, stroom, connectoren, polariteit, PoE-ondersteuning en aantal benodigde uitgangen.

Voor de rekenmethode en de gegevens die daarvoor nodig zijn, kan de gids over het dimensioneren van een autonoom zonnesysteem voor CCTV als aanvullend werkdocument worden gebruikt.

Voorbeelden van energievoorziening

De Maxsol CS12060 met 120W-paneel en 768Wh-accu documenteert een monokristallijn paneel van 120 W, een 12,8 V 60 Ah LiFePO4-accu met een nominale energie-inhoud van 768 Wh, een MPPT-controller en drie DC12V-uitgangen. RS485 is optioneel.

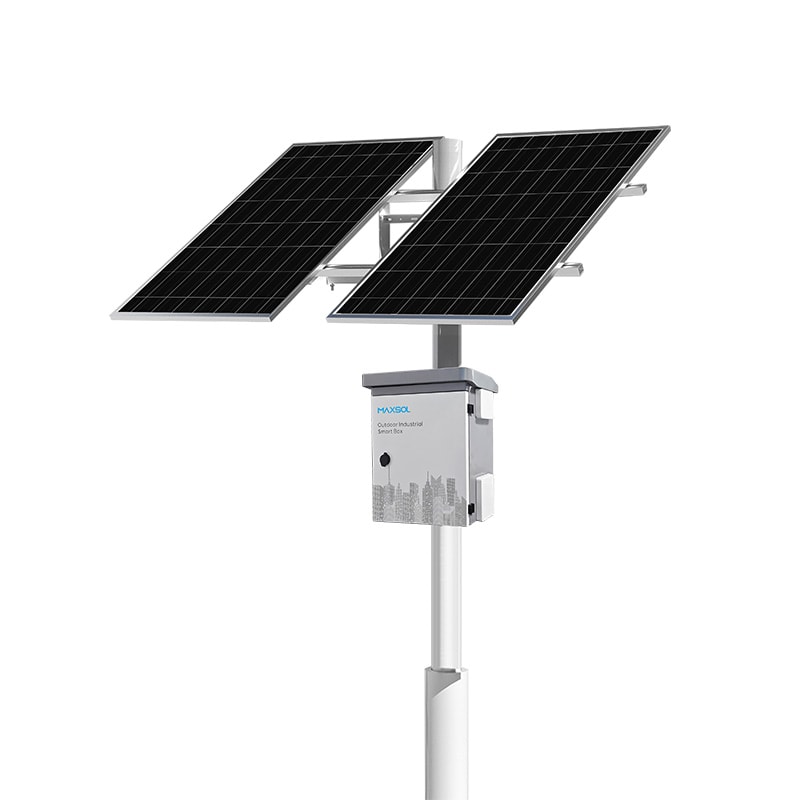

De Maxsol CS400150 met 400W-paneelconfiguratie en 1920Wh-accu documenteert twee panelen van 200 W, een 12,8 V 150 Ah LiFePO4-accu met een nominale energie-inhoud van 1920 Wh, MPPT-regeling en vier DC12V-uitgangen.

Deze waarden maken vergelijking mogelijk, maar bepalen niet zelfstandig de geschiktheid voor een boerderij, parkeerterrein of afgelegen locatie. Controleer voor de geleverde configuratie onder meer de PV-limieten van de controller, toegestane laadtemperaturen, beveiligingen en bruikbare aansluitingen. Nominale Wh is geen gegarandeerd leverbare energie en vormt geen toezegging over autonomie of levensduur.

Voorbeeld van een draadloze netwerkcomponent

De Maxsol CPE295 voor een directionele 5,8GHz-verbinding documenteert een 2×2 directionele MIMO-antenne van 14 dBi, één Gigabit LAN-poort, ondersteuning voor IEEE 802.3af/at of 9–48 V DC en een volledig belast verbruik van 6,5 W.

Productnamen, bereiklabels en draadloze snelheidsaanduidingen garanderen geen afstand of videodoorvoer op een specifieke locatie. Controleer vrije zichtlijn, obstakels, interferentie, montage-uitlijning en de lokaal geldende regels voor radioapparatuur. Neem het verbruik van de CPE bovendien mee in de totale energiebalans.

De genoemde energie- en netwerkproducten zijn selectievoorbeelden, geen geteste complete camerabundel. Compatibiliteit tussen voeding, camera, recorder, switch en radioverbinding moet projectmatig worden bevestigd.

Draag de eisen controleerbaar over

Een goede requirements-handover voorkomt dat de installateur alleen een lijst met artikelnummers ontvangt. Gebruik minimaal de volgende gegevens:

Onderdeel	Vast te leggen eis
Beelddekking	Zone, doel van het beeld, dag- en nachtsituatie en gewenste herkenbaarheid
Camerabelasting	Gemeten normaal verbruik, piekverbruik, spanning en voedingsmethode
Energie	Vereiste autonomie, systeemverliezen, laadvoorwaarden en toegestane ontlaadgrens
Zonnelocatie	Oriëntatie, schaduwmomenten, montagevlak en bereikbaarheid voor reiniging
Netwerk	Gemeten capaciteit, zichtlijn, interferentie, latency-eis en herstelgedrag
Montage	Hoogte, fundering, windbelasting, kabelbescherming en aanrijd- of sabotagerisico
Beheer	Statusinformatie, alarmen, externe toegang en verantwoordelijke beheerder
Service	Toegangsmethode, benodigde hulpmiddelen, reserveonderdelen en escalatieprocedure
Acceptatie	Testmethode, meetwaarden, grenswaarden en verantwoordelijke voor goedkeuring

Plan onderhoud en acceptatiecontroles

Een zonnegevoed camerasysteem is niet onderhoudsvrij. Hoe vaak inspectie nodig is, hangt af van vervuiling, begroeiing, weersblootstelling, bereikbaarheid, accugedrag en het belang van de bewaakte locatie. Stel intervallen daarom vast op basis van locatiegegevens en systeemmeldingen, niet op basis van een universele kalender.

Controleer vóór oplevering

Voer bij acceptatie ten minste de volgende controles uit:

• beoordeel de cameradekking bij de relevante lichtomstandigheden;
• registreer belasting en laadgegevens onder de afgesproken bedrijfsmodi;
• controleer kabeldiameter, spanningsval, polariteit en connectorbeveiliging;
• bevestig dat alle apparatuur na een onderbreking correct herstart;
• test de draadloze verbinding op de definitieve hoogte en uitlijning;
• leg signaalwaarden, configuraties en firmwareversies vast;
• controleer afdichtingen, kabelwartels, ventilatieconcept en condensrisico;
• verifieer dat mast, paneel en behuizing veilig toegankelijk zijn;
• documenteer welke alarmen daadwerkelijk op afstand worden ontvangen.

Voor buitenbehuizingen beschrijven IP- en IK-aanduidingen verschillende risico’s. De uitleg over IP65 en IK10 bij CCTV-behuizingen helpt om bescherming tegen binnendringing niet te verwarren met slagvastheid. Controleer altijd de classificatie van het specifieke, geleverde onderdeel; de classificatie van één behuizing geldt niet automatisch voor het volledige systeem.

Neem onderhoudstriggers op

Maak duidelijk wanneer een servicebezoek nodig is. Bruikbare triggers kunnen zijn:

• structureel afnemende laadstatus;
• herhaald uitvallen van camera of radio;
• verslechterende draadloze signaalwaarden;
• zichtbare vervuiling of beschadiging van het paneel;
• veranderde begroeiing of nieuwe obstakels;
• vocht, corrosie of losse kabelwartels;
• verschoven camera- of antenne-uitlijning;
• ontbrekende opnames of niet ontvangen systeemmeldingen.

Een veelgemaakte fout is alleen de liveweergave te controleren. Een zichtbaar camerabeeld bewijst niet dat opnames correct worden opgeslagen, waarschuwingen aankomen of de installatie na een langdurige onderbreking zelfstandig herstelt.

Vergelijk als volgende stap de gekoppelde Maxsol-modellen met het vereiste aantal poorten en uitgangen, de gemeten belasting, verbindingsafstand, beschikbare energie, omgevingscondities en gewenste beheerfuncties. Bevestig daarna de actuele datasheets en de werkelijk geleverde configuratie voordat de componenten in het definitieve ontwerp worden opgenomen.
