MPPT- of PWM-laadregelaar voor buiten kiezen

Voor de meeste professionele buitensystemen is een MPPT-laadregelaar de logischste keuze. MPPT kan een hogere paneelspanning omzetten naar de laadspanning van de accu en blijft het optimale werkpunt van het zonnepaneel volgen. Dat is vooral nuttig bij wisselende instraling, lage temperaturen, langere kabeltrajecten en beperkte ruimte voor zonnepanelen.

PWM blijft bruikbaar voor eenvoudige, kleine systemen waarin paneel en accu elektrisch goed op elkaar zijn afgestemd. De juiste keuze bij een vergelijking van een MPPT vs PWM solar charge controller voor outdoor gebruik hangt echter niet alleen af van het regelprincipe. Controleer ook de maximale PV-nullastspanning, ingangsstroom, laadstroom, het eigen verbruik en het laadprofiel voor de gekozen accu.

Hoe MPPT en PWM werken

Een solar charge controller regelt de energieoverdracht tussen het zonnepaneel en de accu. Daarbij voorkomt de regelaar onder meer dat de laadspanning en laadstroom ongecontroleerd oplopen. MPPT en PWM doen dit op een fundamenteel verschillende manier.

PWM koppelt paneel en accu grotendeels aan elkaar

PWM staat voor Pulse Width Modulation. Een PWM-regelaar schakelt de verbinding tussen paneel en accu snel in en uit om het laadproces te regelen. Wanneer het paneel stroom levert, wordt de werkspanning ervan daardoor sterk richting de actuele accuspanning getrokken.

Dat werkt het best wanneer:

de nominale spanning van het paneel past bij die van de accu;
het verschil tussen de optimale paneelspanning en accuspanning beperkt is;
de PV-kabel kort is en weinig spanningsverlies veroorzaakt;
de energievraag en het paneelvermogen relatief klein zijn;
eenvoud en een lage aanschafprijs zwaarder wegen dan maximale energiebenutting.

Een PWM-regelaar zet een overschot aan paneelspanning niet om in extra laadstroom. Heeft een paneel bijvoorbeeld zijn hoogste vermogenspunt bij een duidelijk hogere spanning dan de accu nodig heeft, dan blijft een deel van het mogelijke paneelvermogen onbenut.

MPPT zet spanning om en volgt het optimale werkpunt

MPPT staat voor Maximum Power Point Tracking. Deze regelaar zoekt continu naar de combinatie van paneelspanning en paneelstroom waarbij het beschikbare PV-vermogen het hoogst is. Een DC-DC-omvormer zet dat vermogen vervolgens om naar een geschikte laadspanning en laadstroom voor de accu.

In vereenvoudigde vorm geldt:

PV-vermogen ≈ acculaadvermogen + omzettingsverliezen

Een MPPT-regelaar kan dus een hogere PV-spanning omzetten in een lagere accuspanning met een overeenkomstig hogere uitgangsstroom. Hij kan geen ontbrekende zonne-energie creëren: schaduw, vervuiling, verkeerde paneeloriëntatie, kabelverlies en temperatuur blijven het beschikbare ingangsvermogen beperken.

De tracking-efficiëntie van een MPPT-regelaar is bovendien niet hetzelfde als het totale systeemrendement. Het uiteindelijke resultaat wordt ook beïnvloed door:

omzettingsverlies in de regelaar;
het eigen verbruik van de elektronica;
kabel- en connectorverliezen;
de laadacceptatie en temperatuur van de accu;
verliezen in DC-verbruikers of omvormers;
mismatch tussen panelen;
schaduw, vuil en veroudering.

Een hoge tracking-efficiëntie alleen bewijst daarom niet dat een compleet outdoorsysteem in de praktijk meer bruikbare energie levert.

Paneel- en accuspanning op elkaar afstemmen

De nominale labels van een paneel en accu zijn onvoldoende om compatibiliteit vast te stellen. Voor een goede dimensionering zijn minstens de volgende waarden nodig:

Voc: nullastspanning van het zonnepaneel;
Vmp: paneelspanning bij maximaal vermogen;
Isc: kortsluitstroom van het paneel;
Imp: stroom bij maximaal vermogen;
maximale PV-ingangsspanning van de regelaar;
maximale PV-ingangsstroom of maximaal PV-vermogen;
maximale laadstroom naar de accu;
toegestane accuspanning en laadprofiel.

Waarom Vmp belangrijk is bij PWM

Bij PWM moet de paneelspanning voldoende hoog zijn om de accu onder reële omstandigheden te laden, inclusief spanningsverlies in kabels en beveiligingen. Tegelijk heeft een veel hogere Vmp weinig voordeel, omdat PWM die extra spanning niet omzet in meer laadstroom.

Dat maakt de combinatie van paneel en accu relatief kritisch. Een paneel dat commercieel als “12V-paneel” wordt aangeduid, heeft niet automatisch de juiste karakteristiek voor iedere 12V-accu, regelaar en kabellengte.

Waarom Voc de veiligheidsgrens voor MPPT bepaalt

Bij MPPT mag de gezamenlijke Voc van de zonnepanelen nooit boven de maximale PV-ingangsspanning van de regelaar komen. Bij serieschakeling worden de paneelspanningen opgeteld. Vooral in koud weer is een veiligheidsmarge nodig, omdat de Voc van een zonnepaneel doorgaans stijgt als de celtemperatuur daalt.

Een vereenvoudigde controle is:

verwachte koude Voc = Voc bij referentiecondities × temperatuurcorrectie

Gebruik hiervoor de temperatuurcoëfficiënt uit het actuele paneeldatablad en een passende minimale ontwerptemperatuur. Voeg geen willekeurige standaardmarge toe als vervanging voor deze berekening.

Hypothetisch rekenvoorbeeld: stel dat twee panelen in serie ieder een opgegeven Voc van 24 V hebben. De gezamenlijke Voc is dan onder de opgegeven referentiecondities 48 V. Als de berekende koude-correctie 10% bedraagt, wordt de ontwerpwaarde 52,8 V. Dit is uitsluitend een rekenvoorbeeld, geen gemeten productprestatie. De gekozen regelaar moet deze spanning met de vereiste ontwerpmarge aankunnen.

Vergeet stroom- en vermogensgrenzen niet

Een regelaar kan een acceptabele PV-spanning hebben en toch te klein zijn voor de array. Controleer daarom ook:

de opgetelde Isc bij parallel geschakelde panelen;
de maximale PV-stroom van de regelaar;
het toegestane PV-vermogen bij de gebruikte accuspanning;
de maximale laadstroom die de regelaar kan leveren;
de laadstroom die de accu en het BMS accepteren.

Voor een volledige installatieberekening, inclusief verbruik, verliesfactoren en energiebalans, gebruikt u een afzonderlijke methode om een off-grid zonne-energiesysteem voor cameratoezicht te dimensioneren. De keuze tussen MPPT en PWM vervangt die systeemberekening niet.

Temperatuur, schaduw en seizoensopbrengst

In Nederland kunnen daglengte, bewolking, paneeltemperatuur en instralingshoek gedurende het jaar sterk variëren. Dat maakt het belangrijker om een regelaar niet uitsluitend op basis van het nominale paneelvermogen te kiezen.

Lage temperatuur verhoogt de paneelspanning

Een koud zonnepaneel kan een hogere Voc produceren dan de waarde die tijdens warmere bedrijfsomstandigheden wordt gemeten. Dit is voornamelijk een veiligheids- en betrouwbaarheidsvraagstuk: de MPPT-ingang moet ook op een heldere koude ochtend onder zijn maximale spanningslimiet blijven.

Bij PWM speelt daarnaast mee dat een lagere of hogere paneelwerkspanning niet actief naar het gunstigste vermogenspunt wordt geregeld. MPPT kan de veranderende Vmp volgen, zolang de ingangsspanning binnen het toegestane bereik blijft en voldoende boven de benodigde laadspanning ligt.

Warmte verlaagt doorgaans de paneelspanning

Op warme, zonnige dagen kan de paneelspanning dalen. Een PWM-systeem met weinig spanningsreserve kan dan moeite hebben om voldoende laadspanning te behouden, vooral wanneer lange of dunne kabels extra spanningsverlies veroorzaken.

Een MPPT-ontwerp met een hogere PV-werkspanning kan kabelstromen beperken. Dat kan gunstig zijn bij een grotere afstand tussen paneel en regelkast. De kabeldoorsnede, beveiliging en maximaal toegestane ingangsspanning moeten echter nog steeds afzonderlijk worden berekend.

Schaduw is geen automatisch voordeel voor MPPT

MPPT kan zich aanpassen aan een veranderd vermogenspunt, maar heft schaduw niet op. Gedeeltelijke beschaduwing kan meerdere lokale vermogenspieken in de stroom-spanningscurve veroorzaken. Het resultaat hangt dan af van:

de interne opbouw van het paneel;
bypassdiodes;
serie- of parallelschakeling;
de verdeling en beweging van de schaduw;
het zoekalgoritme van de regelaar.

Voorkomen van structurele schaduw blijft effectiever dan proberen het verlies uitsluitend via de laadregelaar te beperken.

Eigen verbruik telt vooral in donkere perioden

Een regelaar gebruikt zelf energie voor elektronica, metingen, displays, communicatie en relais. MPPT-regelaars zijn vaak complexer, maar het werkelijke standbyverbruik verschilt per ontwerp. Vergelijk daarom de opgegeven ruststroom of het nachtverbruik in plaats van aan te nemen dat één technologie altijd zuiniger is.

Bij een klein continu verbruik kan enkele watt of zelfs een bescheiden permanente ruststroom over langere tijd relevant zijn. Neem ook netwerkapparatuur, camera’s, verwarming, communicatie en conversieverliezen mee in de nachtelijke energiebalans.

LiFePO4-laadprofiel en BMS controleren

Een laadregelaar moet een passend LiFePO4-profiel hebben. Een instelling met alleen het label “lithium” is niet per definitie voldoende, omdat spanningsniveaus, laadfasen en temperatuurvoorwaarden per accupakket kunnen verschillen.

Controleer minimaal:

de toegestane bulk- of absorptiespanning;
of druppelladen is uitgeschakeld of correct ingesteld;
de maximale laadstroom;
het gedrag na een BMS-afschakeling;
de laadtemperatuurgrenzen;
eventuele temperatuursensoren of lage-temperatuurblokkering;
de herstartprocedure na onderspanningsbeveiliging.

LiFePO4-accu’s mogen doorgaans niet zonder passende beveiliging bij te lage celtemperaturen worden geladen. De precieze grens en het gedrag moeten uit het actuele accudatablad en de BMS-documentatie komen. Neem niet aan dat het BMS iedere fout in het controllerprofiel langdurig kan corrigeren.

Een BMS dat het accupakket abrupt loskoppelt, kan ook gevolgen hebben voor de laadregelaar en aangesloten verbruikers. Controleer daarom hoe het systeem reageert wanneer:

de accu wegens overspanning wordt afgeschakeld;
de accu door onderspanning losgaat;
de laadtemperatuur buiten het toegestane bereik valt;
PV-vermogen aanwezig blijft terwijl de accu is losgekoppeld.

Meer achtergrond over de chemie, het spanningsgedrag en praktische selectiepunten staat in het artikel over LiFePO4-accu’s voor zonnegevoed cameratoezicht.

Totale kosten en controllerlimieten vergelijken

De goedkoopste laadregelaar is niet altijd de voordeligste systeemkeuze. Vergelijk de volledige installatiekosten en de gevolgen van energieverlies, bekabeling, paneeloppervlak, installatie-uren en onderhoud.

Selectiepunt	PWM	MPPT
Werkingsprincipe	Schakelt paneel direct richting accuspanning	Volgt PV-vermogenspunt en gebruikt DC-DC-omzetting
Spanningsmatching	Paneel en accu moeten nauw op elkaar aansluiten	Meer vrijheid tussen PV- en accuspanning, binnen de controllerlimieten
Benutting van spanningsoverschot	Zet dit niet om in extra laadstroom	Kan hogere PV-spanning omzetten naar laadstroom
Koude Voc	Moet worden gecontroleerd	Kritische maximale ingangsgrens, vooral bij seriepanelen
Kabeltraject	Lage PV-spanning kan hogere stroom en dikkere kabel vragen	Hogere PV-spanning kan de kabelstroom beperken
Schaduw	Geen actieve tracking	Past het werkpunt aan, maar herstelt verloren instraling niet
Eigen verbruik	Vaak eenvoudig, maar productspecificatie blijft bepalend	Kan hoger zijn door extra elektronica; controleer de ruststroom
Aanschaf	Gewoonlijk eenvoudiger en voordeliger	Gewoonlijk duurder en complexer
Geschikte toepassing	Kleine, goed gematchte systemen	Professionele of variabele buitensystemen en grotere PV-arrays

Beoordeel de grenzen aan beide zijden

Aan de PV-zijde zijn maximale spanning, stroom en vermogen bepalend. Aan de accuzijde gaat het om de laadstroom, laadspanningen en ondersteunde accutypen.

Een veelgemaakte fout is alleen naar het nominale regelaarampèrage te kijken. Een “20A-regelaar” kan bijvoorbeeld verschillende toegestane PV-vermogens hebben bij een 12V- of 24V-accusysteem. Ook kan de maximale PV-stroom anders zijn gedefinieerd dan de maximale uitgangsstroom. Raadpleeg daarom de definities in het actuele datablad.

Bereken levensduurkosten op systeemniveau

Neem bij de kostenvergelijking onder meer mee:

aanschaf van regelaar en beveiligingen;
aantal en formaat van de zonnepanelen;
kabeldoorsnede en kabellengte;
montageruimte;
benodigde behuizing en temperatuurbeheersing;
energie voor monitoring en communicatie;
onderhoudstoegang;
gevolgen van onvoldoende laden in ongunstige seizoenen;
uitbreidbaarheid van het PV-veld of de belasting.

MPPT kan economisch aantrekkelijk zijn als daardoor een hogere PV-spanning, minder kabelverlies of een betere benutting van het beschikbare paneeloppervlak mogelijk wordt. PWM kan voordeliger blijven als het systeem klein is, de afstanden kort zijn en paneel en accu al goed bij elkaar passen. Er bestaat geen universeel rendementspercentage of vast terugverdienpunt dat op iedere installatie van toepassing is.

Wanneer welke controllerbenadering geschikt is

Kies eerder voor PWM wanneer

PWM kan passend zijn als aan vrijwel alle volgende voorwaarden wordt voldaan:

het gaat om een klein en eenvoudig DC-systeem;
paneelspanning en accuspanning zijn aantoonbaar goed gematcht;
de kabel tussen paneel en regelaar is kort;
er is voldoende PV-marge voor ongunstige omstandigheden;
uitbreiding naar meer of anders geschakelde panelen is niet voorzien;
het eigen verbruik en laadprofiel zijn gecontroleerd;
de lagere aanschafkosten wegen zwaarder dan optimale energiebenutting.

Gebruik PWM niet alleen omdat de accu en het paneel allebei informeel als “12V” worden aangeduid. Controleer Vmp, Voc, kabelverlies en de vereiste laadspanning.

Kies eerder voor MPPT wanneer

MPPT ligt meer voor de hand bij:

continu werkende camera- of netwerkapparatuur;
beperkte ruimte voor zonnepanelen;
grotere verschillen tussen PV- en accuspanning;
langere kabeltrajecten;
panelen in serie;
sterk wisselende paneeltemperaturen;
variabele instraling door seizoen of locatie;
behoefte aan monitoring of configureerbare laadparameters;
een ontwerp dat later mogelijk wordt uitgebreid.

MPPT is daarbij geen vervanging voor voldoende paneel- en accucapaciteit. Een ondergedimensioneerde array blijft ondergedimensioneerd, ongeacht de controllertechniek.

Productvoorbeelden correct beoordelen

Als selectievoorbeeld documenteert het Maxsol CS8040-systeem met 80W-paneel en 576Wh LiFePO4-accu een monokristallijn paneel van 80 W, een 12,8 V 45 Ah-accu, een MPPT-controller en drie DC12V-uitgangen. RS485 is optioneel.

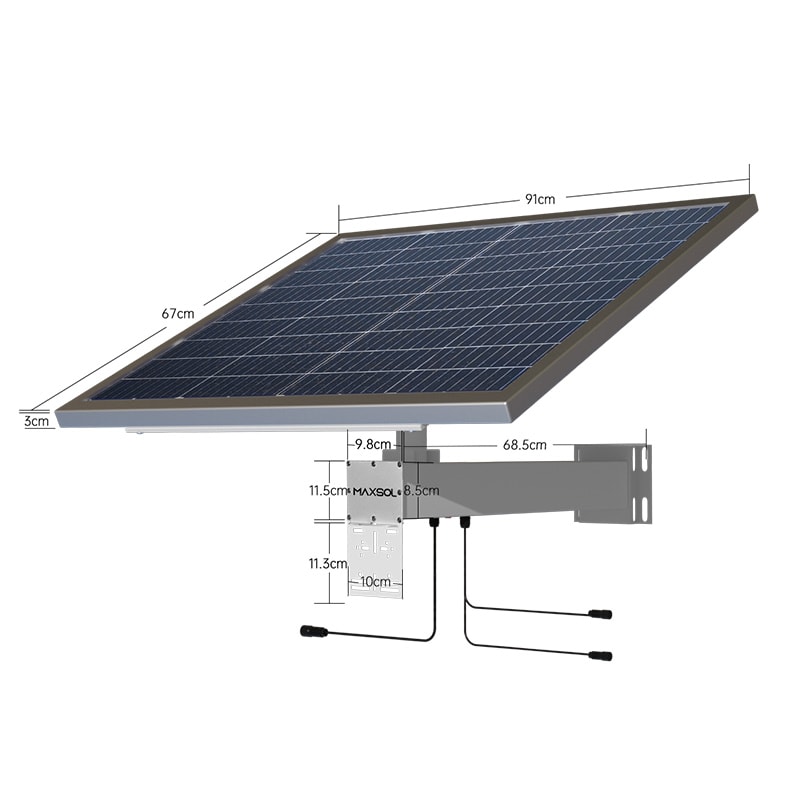

Voor een hogere nominale configuratie documenteert het Maxsol CS12060-systeem met 120W-paneel en 768Wh LiFePO4-accu een monokristallijn paneel van 120 W, een 12,8 V 60 Ah-accu, een MPPT-controller en drie DC12V-uitgangen. Ook hier is RS485 optioneel.

Deze systemen zijn voorbeelden voor selectie en vormen geen bewijs van geschiktheid voor een specifieke belasting of locatie. De nominale accuwaarde in Wh is niet gelijk aan de werkelijk leverbare energie. Verliezen, uitschakelgrenzen, temperatuur, veroudering en het verbruiksprofiel beïnvloeden de beschikbare energie en autonomie.

Controleer vóór bestelling altijd het actuele datablad en de daadwerkelijk aangeboden configuratie. Verifieer in het bijzonder de PV-spannings-, stroom- en vermogenslimieten van de controller, de laadtemperaturen en beveiligingen van de accu en de ingestelde laadparameters. Als documenten elkaar tegenspreken, laat dan de actuele geleverde configuratie schriftelijk bevestigen in plaats van zelf een waarde aan te nemen.

Praktische beslischecklist

Doorloop deze punten voordat u MPPT of PWM vastlegt:

Noteer Voc, Vmp, Isc en Imp van ieder paneel.
Bereken de maximale koude Voc van de volledige seriestring.
Controleer PV-stroom en PV-vermogen tegenover alle controllerlimieten.
Bereken de laadstroom bij de laagste relevante accuspanning.
Vergelijk het laadprofiel met de eisen van de LiFePO4-accu en het BMS.
Controleer laadblokkering bij lage temperatuur.
Neem kabelverlies en kabellengte mee aan zowel PV- als belastingzijde.
Tel het nachtelijke eigen verbruik van regelaar, communicatie en verbruikers op.
Beoordeel structurele en tijdelijke schaduw op het volledige paneel.
Vergelijk totale installatiekosten, niet alleen de prijs van de regelaar.

De praktische volgende stap is om de gekoppelde Maxsol CS8040- en CS12060-configuraties te vergelijken met het vereiste aantal DC-poorten, de continue en piekbelasting, kabelafstand, beschikbaar paneelvermogen, buitenomgeving en gewenste beheerfunctie. Gebruik daarna de actuele productspecificaties om te bevestigen dat controller, accu, bekabeling en aangesloten apparatuur binnen al hun grenzen blijven.
