Checklist zonne-energie voor CCTV vóór installatie

Een betrouwbaar CCTV-systeem op zonne-energie begint niet bij de keuze van een paneel of accu, maar bij aantoonbare gegevens over het volledige energieverbruik, de locatie en de netwerkarchitectuur. Verzamel vóór de inkoop minimaal de dag- en nachtbelasting, interfacegegevens, opname- en backhaulvereisten, zoninstraling in de ongunstigste ontwerpmaand, gewenste autonomie en informatie over montage en onderhoud.

Gebruik onderstaande checklist voor de voorbereiding van een solar power for CCTV deployment. Laat aannames expliciet vastleggen en behandel het zonnepaneel, de accu, camera’s, netwerkapparatuur en behuizing als één systeem. Een component die afzonderlijk geschikt lijkt, kan in de complete installatie alsnog problemen veroorzaken door spanningsverlies, protocolverschillen, schaduw, piekbelasting of onvoldoende herstel na donkere dagen.

Leg camera-, opname- en backhaulbelasting vast

Begin met een volledige verbruikslijst. Alleen het nominale vermogen van de camera’s optellen is onvoldoende. Een camerasysteem bevat vaak ook een recorder, PoE-conversie, draadloze bridge, router of modem, verwarming, ventilatie, verlichting en regel- of beveiligingselektronica.

Maak per apparaat ten minste de volgende gegevens inzichtelijk:

merk en exact model;
aantal exemplaren;
nominale ingangsspanning;
gemiddeld en maximaal opgenomen vermogen;
dag- en nachtverbruik;
bedrijfsduur per etmaal;
inschakel- of piekbelasting;
voeding via DC, passieve PoE of IEEE 802.3af/at/bt;
verwachte bedrijfstoestand bij weinig energie.

Meet ook de nachtmodus

Het verbruik van een camera kan in het donker stijgen wanneer infraroodleds, witte verlichting, verwarming of een gemotoriseerd mechanisme wordt geactiveerd. Gebruik daarom niet uitsluitend een datasheetwaarde zonder te controleren op welke cameramodus die waarde betrekking heeft.

Noteer bij PTZ-camera’s bovendien het verbruik tijdens gelijktijdig bewegen, zoomen en nachtverlichting. Voor camera’s met thermostatisch geregelde verwarming moet het ontwerp rekening houden met de mogelijke winterbelasting, niet alleen met het jaargemiddelde.

Neem opnameapparatuur mee in de energiebalans

Bepaal waar de beelden worden opgeslagen:

lokaal op een SD-kaart;
op een NVR in de buitenkast;
op een centrale recorder elders;
via een mobiele of vaste internetverbinding;
via een draadloze point-to-pointverbinding.

Een lokale NVR kan continu vermogen vragen voor processor, netwerkpoorten en opslag. Centrale opname verlaagt mogelijk het lokale opnameverbruik, maar maakt de backhaul kritischer. Bij uitval van de verbinding kan lokale buffering nodig zijn. Leg daarom vast hoeveel opnametijd lokaal behouden moet blijven en wat er gebeurt als opslag volloopt.

Documenteer de backhaul als permanente belasting

Een radioverbinding, router of mobiel modem blijft doorgaans ook actief wanneer niemand live meekijkt. Reken deze apparatuur dus niet als incidentele belasting als zij continu verbinding moet houden.

Voor een draadloos traject moeten minimaal worden vastgelegd:

frequentieband en kanaalplan;
zichtlijn en obstakels;
afstand en hoogteverschil;
gewenste netto doorvoer;
videobitrate per camera;
aantal gelijktijdige streams;
benodigde beheer- en reservemarge;
stroomverbruik bij normale en maximale belasting.

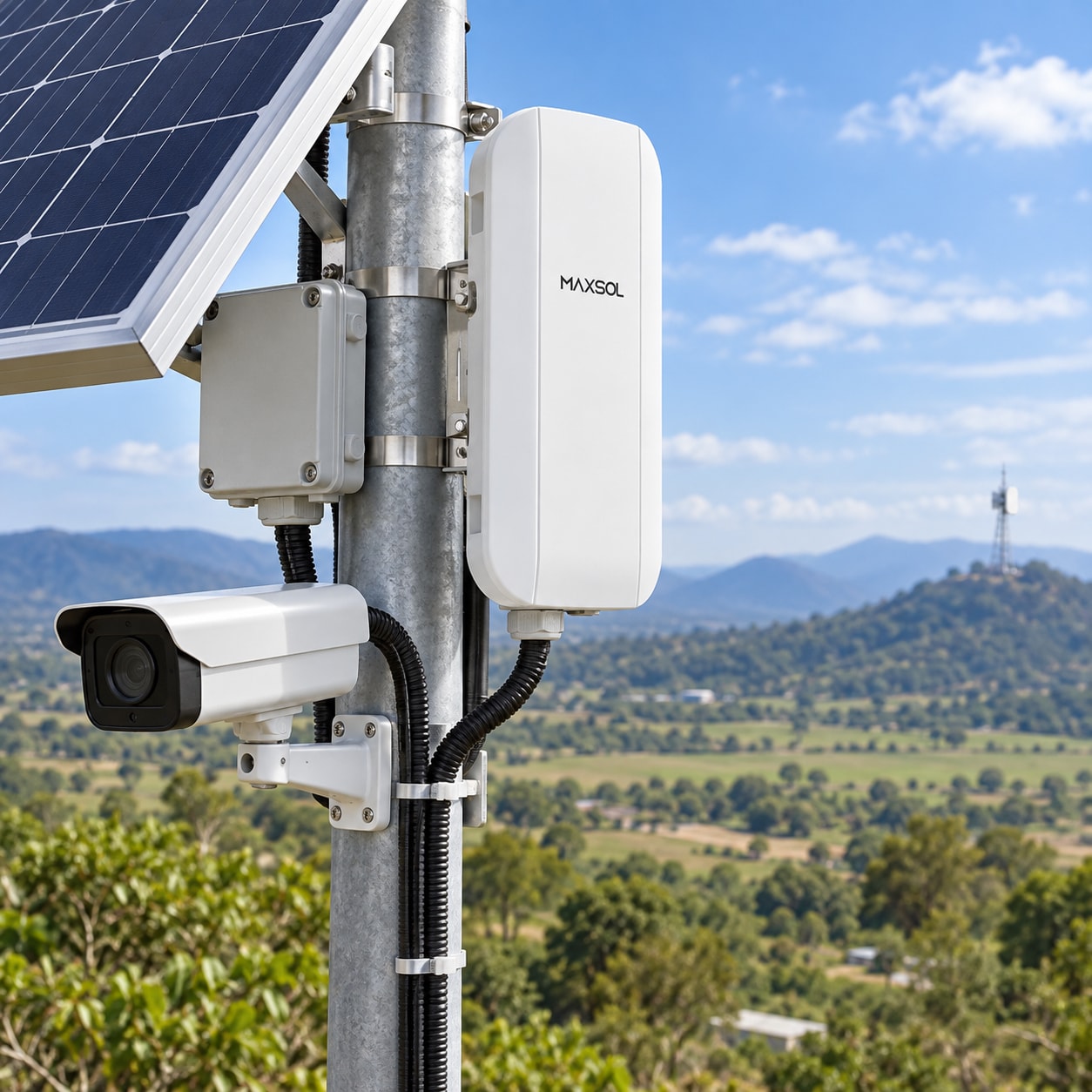

De Maxsol CPE295 directionele 5,8GHz CPE is een voorbeeld van een backhaulcomponent. Het gedocumenteerde model heeft een 2x2 14dBi directionele MIMO-antenne, één Gigabit LAN-poort, ondersteuning voor IEEE 802.3af/at of 9–48V DC en een volledig belast verbruik van 6,5W. Bereik- of snelheidsaanduidingen zijn echter geen garantie voor de werkelijke doorvoer op een specifieke locatie. Controleer zichtlijn, interferentie, montage-uitlijning en netto videobandbreedte op de locatie.

Voor een afzonderlijke uitleg over de systeemopbouw kunt u de gids over een CCTV-systeem op zonne-energie voor afgelegen locaties gebruiken.

Onderzoek schaduw, montage en blootstelling aan het weer

Een locatieschouw moet meer opleveren dan de constatering dat er overdag zon aanwezig is. Het ontwerp moet gebaseerd zijn op de maand waarin de combinatie van zonaanbod, temperatuur en belasting het ongunstigst is.

In Nederland zijn vooral de lage zonnestand en korte dagen in de winter relevant. Een locatie die in het voorjaar volledig zonnig lijkt, kan in de ontwerpmaand langdurig worden beschaduwd door bomen, gebouwen, hekwerken, masten of nabijgelegen apparatuur.

Verzamel bewijs over het beschikbare zonlicht

Leg tijdens de schouw vast:

de oriëntatie en mogelijke hellingshoek van het paneel;
schaduw in de ochtend, rond het middaguur en in de middag;
obstakels aan de horizon;
seizoensgebonden begroeiing;
mogelijke toekomstige bebouwing of opslag;
ruimte voor een groter of extra paneel;
afstand tussen paneel, kast en belasting;
risico op vuil, vogeluitwerpselen, bladeren of sneeuwophoping.

Gebruik bij voorkeur een schaduwanalyse voor de ongunstigste ontwerpperiode. Een foto van een zonnige locatie op één tijdstip vormt geen voldoende ontwerpbasis.

Controleer de mechanische montage

Zonnepanelen, camera’s, antennes en buitenkasten brengen gezamenlijk windbelasting op een mast of constructie. Laat controleren of de mast, fundering, bevestigingspunten en kabeldoorvoeren passend zijn voor de gekozen configuratie en locatie.

Let daarnaast op:

trillingen en camerabeeldstabiliteit;
verdraaiing van directionele antennes;
bereikbaarheid van bevestigingsmiddelen;
kabelbuigradius en trekontlasting;
druppellussen bij buitenkabels;
scheiding van voedings- en datakabels waar nodig;
kans op vandalisme of aanrijding;
corrosieve omstandigheden, bijvoorbeeld nabij zout of industriële emissies.

Beoordeel de omstandigheden in de kast

Een gesloten buitenkast kan intern warmer worden dan de buitentemperatuur. Ook condensatie kan problemen geven wanneer temperatuur en luchtvochtigheid sterk wisselen. Inventariseer daarom de verwachte minimum- en maximumtemperatuur, directe zonbelasting, ventilatiebehoefte en de plaatsing van accu, controller en netwerkapparatuur.

Controleer voor elk onderdeel afzonderlijk de toegestane bedrijfs- en opslagcondities. Neem niet aan dat een buitenkast automatisch alle ingebouwde apparatuur geschikt maakt voor buitengebruik.

Bevestig spanning, PoE en data-interfaces

Maak vóór de bestelling een interfaceoverzicht van bron tot eindapparaat. Noteer voor iedere verbinding de spanning, polariteit, connector, pinbezetting, het protocol en de maximale belasting.

Een praktische interfacetabel kan er als volgt uitzien:

Verbinding	Vast te leggen gegevens	Veelvoorkomend risico
Zonnepaneel naar regelaar	Spanning, stroom, connector en polariteit	Verkeerd spanningsbereik of ompoling
Regelaar naar accu	Accutype, nominale spanning en beveiliging	Onjuiste laadinstellingen
Accu naar DC-belasting	Werkspanning, piekstroom en kabelafstand	Spanningsval bij lange kabels
DC naar PoE-converter	Ingangsbereik en maximaal continu vermogen	Converter wordt op piekbelasting geselecteerd
PoE naar camera of radio	Spanning, pinout en onderhandelingsprotocol	Passieve PoE verward met IEEE PoE
Camera naar switch of recorder	Ethernet-snelheid en kabeltype	Onvoldoende poorten of bandbreedte
Backhaul naar hoofdnetwerk	Doorvoer, latency en beheerinterface	Radiosnelheid gelijkgesteld aan netto capaciteit

PoE is geen universele aansluiting

De term PoE zegt op zichzelf niet genoeg. Een apparaat kan gebruikmaken van gestandaardiseerde IEEE-onderhandeling of van passieve voeding met een vaste spanning en pinbezetting. De RJ45-connector kan in beide gevallen hetzelfde zijn, terwijl de elektrische werking verschilt.

De Maxsol POE24V DC-naar-PoE-converter accepteert volgens de gedocumenteerde gegevens 12–36V DC en biedt een instelbare PoE-uitgang van 12–57V, Gigabit Ethernet en een lcd-weergave van de spanning. Bij omzetting van 12V naar 48V bedraagt de gedocumenteerde continue belasting maximaal 30W.

Deze gegevens bevestigen niet dat IEEE PoE-onderhandeling voor iedere aangesloten camera of radio beschikbaar is. Controleer daarom altijd:

vereiste uitgangsspanning;
polariteit;
gebruikte aderparen en pinbezetting;
passieve of actieve PoE;
maximaal continu én piekvermogen;
kabellengte en spanningsverlies;
gedrag bij kortsluiting en herstart.

Controleer poorten en datacapaciteit

Tel niet alleen het aantal camera’s, maar ook alle netwerkverbindingen. Een systeem kan extra poorten nodig hebben voor een recorder, backhaulradio, beheeraansluiting of tijdelijke servicelaptop.

Bereken vervolgens de gezamenlijke videobitrate voor normale opname, gebeurtenissen, liveweergave en eventuele substreams. Houd rekening met protocoloverhead en reserve. De maximale linksnelheid van een Ethernetpoort of radio is niet hetzelfde als gegarandeerde bruikbare videodoorvoer.

Stel doelen vast voor autonomie, herstel en belastingprioriteit

Autonomie is het aantal uren of dagen dat het systeem zonder voldoende zonne-opbrengst moet blijven functioneren. Deze doelstelling moet vooraf worden gekozen; zij mag niet achteraf worden afgeleid uit de accu die toevallig binnen het budget past.

Leg ten minste drie scenario’s vast:

Normale werking: alle camera’s, opname en backhaul zijn actief.
Energiebesparende werking: niet-kritieke functies worden beperkt.
Veilige uitschakeling: apparatuur wordt gecontroleerd uitgeschakeld voordat de accu te diep ontlaadt.

Definieer wat beschikbaar moet blijven

Niet elke belasting heeft dezelfde prioriteit. Een mogelijke volgorde is:

essentiële camera’s en lokale gebeurtenisopname;
netwerkverbinding voor meldingen en beheer;
overige camera’s;
continue hoge-resolutiestreaming;
niet-essentiële verlichting of aanvullende apparatuur.

De juiste volgorde hangt af van het beveiligingsdoel. Leg ook vast wie deze prioriteiten configureert en hoe gecontroleerd wordt dat de regeling werkelijk de bedoelde belasting uitschakelt.

Kijk verder dan alleen accucapaciteit

Voor een eerste energie-inventarisatie geldt:

Dagenergie in Wh = vermogen in W × bedrijfsduur in uren

Bereken dit per apparaat en tel vervolgens conversieverliezen, nachtverbruik en ontwerpreserve afzonderlijk mee. Accucapaciteit op het etiket is niet automatisch volledig bruikbare energie. De toegestane ontladingsdiepte, temperatuur, omzettingsverliezen en uitschakelgrenzen beïnvloeden hoeveel energie beschikbaar is voor de belasting.

Het Maxsol CS12060-systeem met 120W-zonnepaneel en 768Wh LiFePO4-accu documenteert een 120W monokristallijn paneel, een 12,8V 60Ah LiFePO4-accu, een MPPT-controller en drie 12V DC-uitgangen. Dit is een architectuurvoorbeeld; de genoemde capaciteit bewijst geen vaste gebruiksduur voor een willekeurig CCTV-project.

Voor een onderbouwde berekening van paneel, accu en verliezen is de afzonderlijke handleiding voor het dimensioneren van een autonoom zonne-energiesysteem voor CCTV geschikter. Baseer de uitkomst op de ontwerpmaand en op gemeten belastingen, niet alleen op nominale waarden.

Leg ook het hersteldoel vast

Autonomie en herstel zijn verschillende eisen. Een installatie kan een donkere periode overbruggen, maar daarna meerdere dagen nodig hebben om de accu weer voldoende op te laden terwijl de belasting blijft draaien.

Bepaal daarom:

de minimale toegestane laadtoestand;
het gewenste herstel na één of meerdere donkere dagen;
of de volledige belasting tijdens herstel actief blijft;
hoeveel reserve voor veroudering en vervuiling nodig is;
wat er gebeurt wanneer herstel uitblijft;
of een tijdelijke externe laadmogelijkheid vereist is.

Plan monitoring, onderhoud en fysieke toegang

Een systeem op afstand moet storingen zichtbaar maken voordat de accu leeg is of beeldopname langdurig uitvalt. Bepaal tijdens het ontwerp welke waarden lokaal en op afstand moeten kunnen worden gecontroleerd.

Relevante meetpunten zijn onder meer:

paneelspanning en laadstroom;
accuspanning en, indien beschikbaar, laadtoestand;
stroom per belastingsgroep;
uitschakel- en herstartgebeurtenissen;
kasttemperatuur;
beschikbaarheid van camera’s en recorder;
pakketverlies en status van de backhaul;
beschikbare opslagcapaciteit;
tijdsynchronisatie van camera’s en netwerkapparatuur.

Een spanningswaarde alleen geeft niet altijd een betrouwbare indicatie van de resterende accucapaciteit. Stem de monitoring af op het accutype en de gebruikte controller.

Ontwerp voor veilig onderhoud

Controleer of een monteur de kast, camera, antenne en het paneel veilig kan bereiken. Denk daarbij aan:

ruimte om de kastdeur volledig te openen;
toegang tot zekeringen, terminals en resetknoppen;
zichtbare labels op kabels en aansluitingen;
een onderhoudsschakelaar of veilige isolatiemogelijkheid;
plaats voor meetapparatuur;
toegang tot configuratiepoorten;
mogelijkheid om het paneel schoon te maken;
vervanging van accu of netwerkcomponent zonder de hele mast te demonteren.

Plaats diagnosegegevens, serienummers, configuratieback-ups en een actueel aansluitschema in de projectdocumentatie. Bewaar gevoelige toegangsgegevens volgens het beveiligingsbeleid van de organisatie, niet onbeveiligd in de buitenkast.

Stel een onderhoudsplan op

De onderhoudsfrequentie is afhankelijk van de locatie en constructie. De inspectielijst moet minimaal aandacht geven aan:

vervuiling en beschadiging van het paneel;
losgeraakte bevestigingen;
kabelslijtage en binnendringend vocht;
condensatie en ventilatie;
corrosie;
accustatus;
logboeken van onderspanning en herstarts;
camerabeeld, focus en nachtmodus;
antenne-uitlijning en verbindingskwaliteit;
vrije opslagruimte en correcte tijdregistratie.

Stel in bedrijf met gemeten energie- en netwerkgegevens

Een visuele eindcontrole is niet genoeg. De oplevering moet aantonen dat de installatie elektrisch en netwerkmatig functioneert onder representatieve omstandigheden.

Voer waar mogelijk de volgende stappen uit:

Controleer polariteit, zekeringen, kabeldoorsneden en aandraaimomenten.
Meet de spanning bij de bron én bij de belasting.
Registreer het verbruik van iedere belastingsgroep.
Test camera’s in dagmodus, nachtmodus en maximale functionele belasting.
Controleer de PoE-uitgang, pinbezetting en het opstartgedrag.
Meet de gezamenlijke netwerkdoorvoer tijdens opname en liveweergave.
Test lokale opname bij backhauluitval.
Controleer automatisch herstel na stroom- en netwerkonderbreking.
Verifieer alarmen voor onderspanning, verbindingsverlies en opslagproblemen.
Leg de beginwaarden vast voor later onderhoud.

Bewaar een meetrapport als referentie

Een bruikbaar opleveringsrapport bevat niet alleen de status “geslaagd”, maar de gemeten waarden en testomstandigheden. Noteer bijvoorbeeld het tijdstip, de weersituatie, actieve belastingen, accuspanning, laadstroom, netwerkdoorvoer en eventuele pakketverliezen.

Deze nulmeting helpt om latere afwijkingen te herkennen. Zonder referentiewaarden is het moeilijk vast te stellen of een dalende opbrengst wordt veroorzaakt door schaduw, vervuiling, een veranderde belasting, een kabelprobleem of een netwerkstoring.

Veelgemaakte fouten vóór de installatie

Vermijd vooral deze ontwerpfouten:

alleen het cameraverbruik meenemen;
rekenen met de dagmodus terwijl infrarood ’s nachts actief is;
jaargemiddelde zon gebruiken in plaats van de ongunstigste ontwerpmaand;
passieve PoE en IEEE PoE als uitwisselbaar behandelen;
radio-bereik of linksnelheid zien als gegarandeerde videodoorvoer;
geen rekening houden met spanningsverlies over lange DC-kabels;
autonomie vaststellen zonder herstelduur te controleren;
apparatuur in een buitenkast plaatsen zonder de interne temperatuur te beoordelen;
monitoring pas na een storing toevoegen;
opleveren zonder gemeten energie- en netwerkwaarden.

Beslischecklist voor inkoop en installatie

Start pas met definitieve selectie wanneer het projectteam de volgende vragen met gegevens kan beantwoorden:

Wat is het gemeten dag-, nacht- en piekverbruik?
Welke belastingen draaien 24 uur per dag?
Hoe en waar worden beelden opgenomen?
Welke netto backhaulcapaciteit is nodig?
Welke spanning, polariteit, pinout en PoE-methode gebruikt elk apparaat?
Hoeveel zon is in de ontwerpmaand daadwerkelijk beschikbaar?
Welke tijdelijke en seizoensgebonden schaduw is aanwezig?
Wat is de vereiste autonomie?
Hoe snel moet het systeem na een donkere periode herstellen?
Welke functies worden bij weinig energie als eerste uitgeschakeld?
Zijn kast, montage en kabels geschikt voor de lokale blootstelling?
Welke waarden worden op afstand bewaakt?
Hoe worden paneel, kast, camera en antenne onderhouden?
Welke metingen en netwerkproeven zijn onderdeel van de oplevering?

Vergelijk als volgende stap de gekoppelde Maxsol-modellen afzonderlijk met het vereiste aantal poorten, de gemeten belasting, verbindingsafstand, voedingsarchitectuur, omgevingscondities en beheerbehoefte. Behandel het zonne-energiesysteem, de PoE-converter en de draadloze CPE niet automatisch als een geteste of universeel compatibele bundel.
